Über dieses Produkt

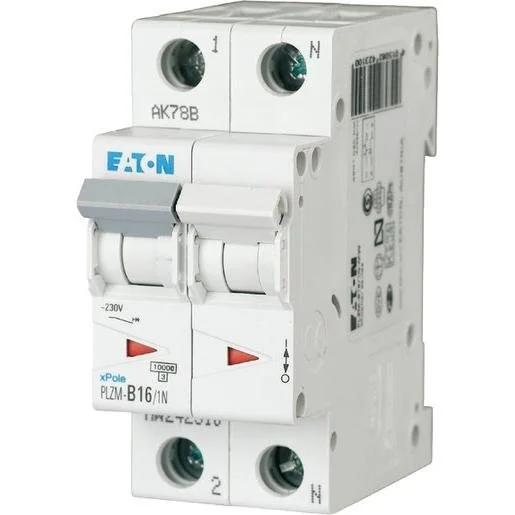

Der Eaton LS-Schalter PLZM-B16/1N-MW ist ein zuverlässiger Leitungsschutzschalter mit 16 Ampere Bemessungsstrom, der Ihre elektrischen Installationen effektiv vor Überlast und Kurzschluss absichert. Dieses 1P+N-Modul mit B-Charakteristik sorgt für eine präzise Auslösung und verfügt über einen mitschaltenden Neutralleiter. Mit einer Breite von zwei Teilungseinheiten lässt sich das Gerät platzsparend in Ihre Unterverteilung integrieren. Der Schutzschalter ist für Spannungen von 230 Volt ausgelegt und bietet ein Bemessungsschaltvermögen von 10 kA, was ihn zu einer soliden Komponente für den Wohnbau und gewerbliche Elektroinstallationen macht. Sie können dieses Elektromaterial bequem online in Österreich kaufen und auf die bewährte Qualität der Marke Eaton vertrauen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Auslösecharakteristik B: Sorgt für eine schnelle Abschaltung bei Überstrom in Standardstromkreisen.
- Mitschaltender Neutralleiter: Erhöht die Sicherheit im Stromkreis durch gleichzeitige Trennung von Phase und Neutralleiter.
- Bemessungsschaltvermögen 10 kA: Bietet hohe Kurzschlussfestigkeit für anspruchsvolle elektrische Anlagen.
- Kompakte Bauweise: Benötigt nur 2 Teilungseinheiten und spart somit wertvollen Platz im Sicherungskasten.
Anwendungsbereiche
- Absicherung von Stromkreisen in Wohngebäuden
- Installation in Unterverteilungen für Licht- und Steckdosenstromkreise
- Einsatz in gewerblichen Elektroinstallationen
Technische Details
| Frequenz | 50 bis 60 Hertz |
| Spannungsart | AC |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 25 Quadratmillimeter |
| Mitschaltender Neutralleiter | ja |
| Auslösecharakteristik | B |
| Zusatzeinrichtungen möglich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 0 Kiloampere |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 Kiloampere |
| Verschmutzungsgrad | 2 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
| Anzahl der abgesicherten Pole | 1 |
| Unterputzmontage | nein |
| Explosionsgeschützt | nein |
| Breite in Teilungseinheiten | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Bemessungsstrom | 16 Ampere |
| Umgebungstemperatur während des Betriebs | -25 bis 75 Grad Celsius |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Einbautiefe | 70,5 Millimeter |
| Energiebegrenzungsklasse | 3 |
| Polzahl (gesamt) | 2 |
| Überspannungskategorie | 3 |
| Bemessungsspannung | 230 Volt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1238310 | EAN: 4015082423100 | Hersteller-Art.-Nr.: 242310
Häufig gestellte Fragen
Was bedeutet die B-Charakteristik bei diesem LS-Schalter?
Die B-Charakteristik gibt das Auslöseverhalten bei Kurzschluss an. Sie ist ideal für Standardstromkreise in Haushalten, da sie bei moderaten Stromspitzen sicher auslöst.
Kann der Eaton PLZM-B16/1N-MW auch in Unterverteilungen montiert werden?
Ja, dieser Leitungsschutzschalter ist für die Montage auf der Hutschiene in Standard-Unterverteilungen und Verteilerkästen vorgesehen.
Wie viele Teilungseinheiten (TE) benötigt der Sicherungsautomat?
Dieser Schutzschalter benötigt 2 Teilungseinheiten, da er sowohl die Phase als auch den Neutralleiter führt.
Ist ein mitschaltender Neutralleiter notwendig?
Der mitschaltende Neutralleiter trennt bei Auslösung oder manueller Abschaltung sowohl den Strompfad als auch den Neutralleiter, was die Sicherheit bei Wartungsarbeiten erhöht.
