Über dieses Produkt

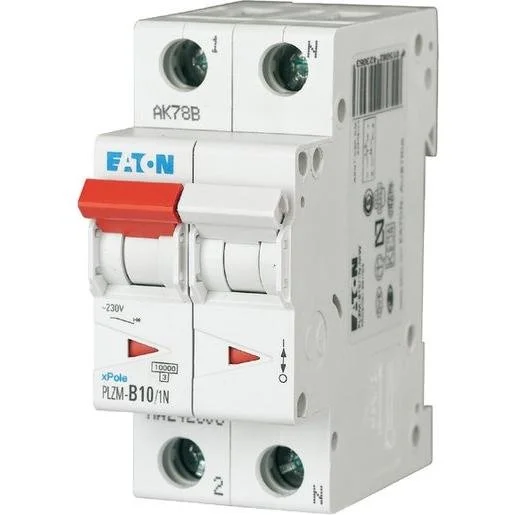

Der Eaton LS-Schalter PLZM-B10/1N-MW dient als zuverlässiger Leitungsschutzschalter für die Elektroinstallation im Wohn- und Zweckbau. Mit einem Bemessungsstrom von 10 Ampere und einer Auslösecharakteristik der Klasse B schützt dieses 1-polige Modell mit mitschaltendem Neutralleiter sicher vor Überlast und Kurzschluss. Die kompakte Bauform mit einer Breite von zwei Teilungseinheiten ermöglicht eine platzsparende Montage auf der Hutschiene in Verteilern. Kunden können dieses Elektromaterial bequem online für Projekte in ganz Österreich bestellen. Dank des hohen Schaltvermögens von 10 kA bietet das Schaltgerät eine robuste Absicherung für 230 V Wechselstromnetze. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 10 Ampere: Ideal zur Absicherung von Standard-Stromkreisen.
- Charakteristik B: Schnelles Auslöseverhalten für den Schutz von Leitungen.
- Mitschaltender Neutralleiter: Sicherer Betrieb in 1P+N Konfigurationen.
- Energiebegrenzungsklasse 3: Geringe Belastung der Anlage im Kurzschlussfall.
Anwendungsbereiche
- Absicherung von Licht- und Steckdosenstromkreisen in Wohngebäuden.
- Schutz von elektrischen Anlagen im gewerblichen Zweckbau.
- Einsatz in Unterverteilern und Schaltschränken mit begrenztem Platzangebot.
Technische Details
| Frequenz | 50 bis 60 Hertz |
| Spannungsart | AC |
| Unterputzmontage | nein |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 0 Kiloampere |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Bemessungsspannung | 230 Volt |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 25 Quadratmillimeter |
| Umgebungstemperatur während des Betriebs | -25 bis 75 Grad Celsius |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 Kiloampere |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
| Mitschaltender Neutralleiter | ja |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | B |
| Polzahl (gesamt) | 2 |
| Zusatzeinrichtungen möglich | ja |
| Energiebegrenzungsklasse | 3 |
| Schutzart (IP) | IP20 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Einbautiefe | 70,5 Millimeter |
| Überspannungskategorie | 3 |
| Bemessungsstrom | 10 Ampere |
| Explosionsgeschützt | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1238299 | EAN: 4015082423063 | Hersteller-Art.-Nr.: 242306
Häufig gestellte Fragen
Wofür steht die Charakteristik B bei diesem Sicherungsautomaten?
Die Charakteristik B bedeutet, dass der LS-Schalter bei einem Stromwert, der das 3- bis 5-fache des Nennstroms beträgt, elektromagnetisch auslöst. Dies ist der Standard für den Schutz von Leitungen in Wohngebäuden.
Kann dieser Schalter auch für 400V Drehstrom genutzt werden?
Nein, dieses spezielle Modell ist für 230V Wechselstromkreise (1P+N) ausgelegt.
Was bedeutet der mitschaltende Neutralleiter?
Der mitschaltende Neutralleiter sorgt dafür, dass bei einer manuellen Abschaltung oder einer automatischen Auslösung sowohl die Phase als auch der Neutralleiter getrennt werden.
Ist das Gerät für die Hutschiene geeignet?
Ja, der Eaton PLZM ist für die einfache Montage auf einer Standard-Tragschiene (DIN-Schiene) in Unterverteilern vorgesehen.
