Über dieses Produkt

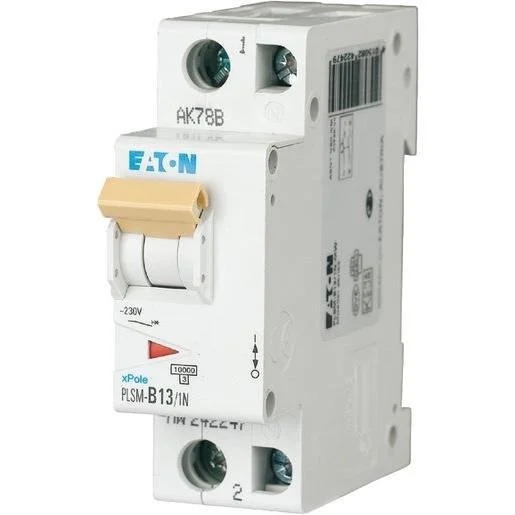

Der Eaton LS-Schalter schützt elektrische Stromkreise zuverlässig vor Überlastung und Kurzschluss. Als 1+N-poliger Sicherungsautomat mit 13 Ampere Bemessungsstrom eignet sich dieses Modell für moderne Elektroinstallationen in Wohn- und Gewerbegebäuden. Durch die B-Charakteristik bietet das Gerät eine präzise Auslösung bei Standardanwendungen. Die kompakte Bauweise mit einer Breite von 1,5 Teilungseinheiten spart wertvollen Platz im Verteilerkasten. Dank der Hutschienenmontage und flexibler Anschlussmöglichkeiten für Leiter bis 25 mm² ist die Installation schnell durchgeführt. Als Profi für Elektromaterial in Österreich bieten wir dieses Bauteil zur einfachen Online-Bestellung an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 13A Bemessungsstrom: Schützt Stromkreise optimal vor thermischer Überlastung.
- 1,5 TE Baubreite: Ermöglicht eine platzsparende Montage in beengten Unterverteilungen.
- Mitschaltender Neutralleiter: Erhöht die Sicherheit bei Wartungsarbeiten an der Elektroanlage.
- 10kA Schaltvermögen: Bietet hohe Sicherheit bei Kurzschlüssen in 230/400V Netzen.
Anwendungsbereiche
- Absicherung von Lichtstromkreisen in Wohnungen.
- Installation in Steckdosenstromkreisen mit 13A Absicherung.
- Einsatz in industriellen Unterverteilungen auf Hutschienen.
- Nachrüstung von Bestandsanlagen zur Erhöhung des Brandschutzes.
Technische Details
| Frequenz | 50 bis 60 Hertz |
| Spannungsart | AC |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Bemessungsstrom | 13 Ampere |
| Umgebungstemperatur während des Betriebs | -25 bis 75 Grad Celsius |
| Unterputzmontage | nein |
| Bemessungsspannung | 230 Volt |
| Explosionsgeschützt | nein |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Auslösecharakteristik | B |
| Breite in Teilungseinheiten | 1,5 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
| Schutzart (IP) | IP20 |
| Zusatzeinrichtungen möglich | ja |
| Polzahl (gesamt) | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 25 Quadratmillimeter |
| Mitschaltender Neutralleiter | ja |
| Energiebegrenzungsklasse | 3 |
| Einbautiefe | 70,5 Millimeter |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1230778 | EAN: 4015082422479 | Hersteller-Art.-Nr.: 242247
Häufig gestellte Fragen
Wofür steht die Auslösecharakteristik B?
Die Charakteristik B ist der Standard für Wohnungsinstallationen und löst bei Überstrom das 3- bis 5-fache des Nennstroms aus, was besonders bei ohmschen Verbrauchern sicher ist.
Kann dieser Schalter mit einem Neutralleiter verwendet werden?
Ja, dieser LS-Schalter verfügt über einen mitschaltenden Neutralleiter, was eine sichere Trennung des N-Leiters bei Abschaltung ermöglicht.
Wie viel Platz benötigt das Gerät auf der Hutschiene?
Das Modell benötigt eine Breite von 1,5 Teilungseinheiten, was exakt 26,3 mm entspricht.
Ist eine Nachrüstung von Zusatzeinrichtungen möglich?
Ja, dieser Eaton Schutzschalter ist für den Anbau von optionalen Zusatzeinrichtungen geeignet.
