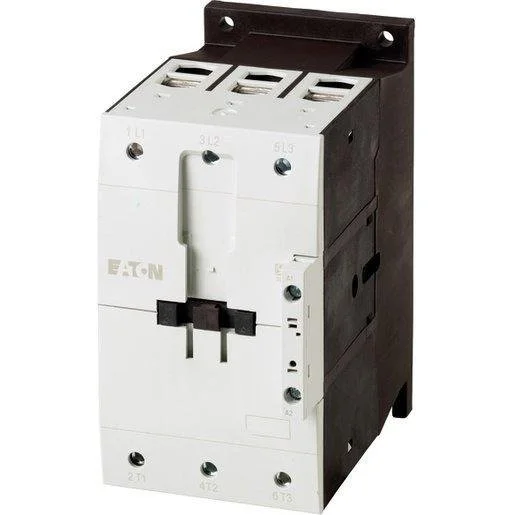

Das Eaton Leistungsschütz DILM150 (RAC240) ist ein robuster Dreiphasen-Leistungsschalter, der für anspruchsvolle Schaltaufgaben in industriellen Anlagen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 75 kW bei 400 V und einem Bemessungsbetriebsstrom von 150 Ampere (AC-3) eignet sich dieses Modell hervorragend für die Steuerung von Motoren und Lasten. Das Schütz verfügt über drei Hauptkontakte und bietet durch seine kompakte Bauweise sowie die zuverlässige Schraubmontage eine einfache Installation im Schaltschrank. Durch das bewährte Mirror-Kontakt-Prinzip und zwangsgeführte Kontakte erfüllt das Gerät hohe Sicherheitsstandards im Betrieb. Anwender profitieren von der erweiterbaren Funktionalität durch Zubehör wie Hilfsschalterbausteine oder Zeitmodule. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 150 A (AC-3) Bemessungsbetriebsstrom: Leistungsstarkes Schalten von Motoren und Anlagen.
- 75 kW bei 400 V: Ausgelegt für hohe industrielle Leistungsanforderungen.
- AC-Betätigung 190-240 V: Vielseitige Einsetzbarkeit in Standard-Steuerstromkreisen.
- Schraubanschluss: Dauerhafte und vibrationsfeste Verbindung der Hauptleiter.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Industrie- und Fertigungsanlagen.
- Einsatz als Heizungsschütz zur Steuerung großer Heizlasten.
- Verwendung als Netz-Schütz oder zur Realisierung von Stern-Dreieck-Schaltungen.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 150 Ampere |
| Bemessungssteuerspeisespannung DC | 0 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 190 bis 240 Volt |
| Spannungsart zur Betätigung | AC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungssteuerspeisespannung AC 50 Hz | 190 bis 240 Volt |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 33 Kilowatt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 190 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 65 Ampere |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 75 Kilowatt |
| Bemessungsbetriebsleistung NEMA | 93 Kilowatt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-2387085 | EAN: 4015082395889 | Hersteller-Art.-Nr.: 239588
Häufig gestellte Fragen
Kann das Eaton DILM150 für Stern-Dreieck-Schaltungen verwendet werden?
Ja, das Modell DILM150 ist für die Anwendung in Stern-Dreieck-Kombinationen geeignet, wobei entsprechendes Zubehör wie Sternpunktbrücken zur Installation ergänzt werden kann.
Welche Steuerspannung benötigt das DILM150 (RAC240)?
Dieses Modell arbeitet mit einer Bemessungssteuerspeisespannung von 190 bis 240 V AC (50/60 Hz).
Ist ein Reiheneinbau des Schützes möglich?
Nein, das Eaton DILM150 ist nicht für den Reiheneinbau in Standard-Verteilerreihen ausgelegt, sondern für die Montage im Schaltschrank.
Können Hilfskontakte an das Schütz nachgerüstet werden?
Ja, das Schütz ist modular aufgebaut und erlaubt die Erweiterung durch aufsteckbare Hilfsschalterbausteine sowie Seitenanbauteile.
