Über dieses Produkt

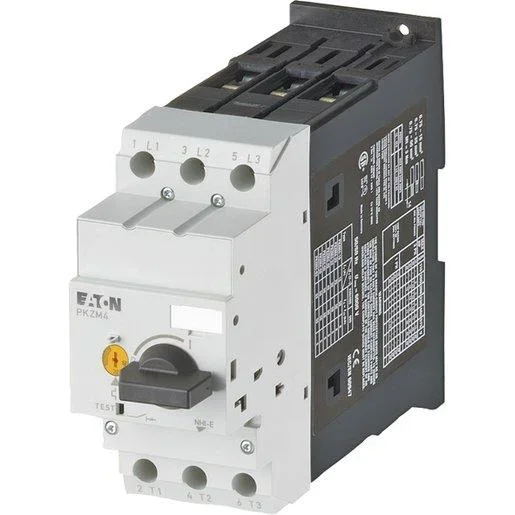

Der Eaton PKZM 4-50 Motorschutzschalter ist ein robuster Leistungsschalter für die zuverlässige Absicherung von Motoren in industriellen Anwendungen. Mit einer Bemessungsleistung von 25 kW bei 400 V und einem Einstellbereich von 40 bis 50 Ampere bietet dieses 3-polige Grundgerät eine präzise Überwachung. Die integrierte thermomagnetische Auslösetechnik und die Phasenausfallempfindlichkeit gewährleisten den Schutz gegen Kurzschluss und Überlast. Dank der kompakten Baugröße und der einfachen Schraub- oder Schnappmontage lässt sich das Gerät effizient in Schaltschränke integrieren. Kunden können bei TELA Elektromaterial online bestellen und von einer professionellen Auswahl profitieren. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich 40-50A: Ermöglicht eine exakte Anpassung an den Nennstrom des Motors.
- Phasenausfallempfindlichkeit: Schützt den Motor effektiv vor einseitiger Belastung.
- Hohes Schaltvermögen: 50 kA Kurzschlussausschaltstrom garantieren Betriebssicherheit bei Störungen.
- Kompakte Bauweise: Platzsparende Integration in bestehende Anlagen mittels Schraubanschluss.
Anwendungsbereiche
- Industrielle Starterkombinationen und Motorsteuerungen
- Absicherung von Drehstrommotoren im Maschinenbau
- Schutz von Pumpen- und Lüftersteuerungen
Technische Details
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 Kiloampere |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Tiefe | 160 Millimeter |
| Phasenausfallempfindlich | ja |
| Auslösetechnik | thermomagnetisch |
| Breite | 55 Millimeter |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 775 Ampere |
| Überlastauslöser Stromeinstellung | 40 bis 50 Ampere |
| Ausführung des Betätigungselements | Drehknopf |
| Höhe | 140 Millimeter |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Mit integriertem Unterspannungsauslöser | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 25 Kilowatt |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsspannung | 690 Volt |
| Mit thermischem Überlastschutz | nein |
| Mit integriertem Hilfsschalter | nein |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 14 Kilowatt |
| Bemessungsdauerstrom Iu | 50 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-2128853 | EAN: 4015082223557 | Hersteller-Art.-Nr.: 222355
Häufig gestellte Fragen
Kann der PKZM 4-50 durch Zubehör erweitert werden?
Ja, für dieses Gerät ist diverses Zubehör wie Hilfsschalter und Spannungsauslöser lieferbar, um die Funktionalität individuell zu erweitern.
Welche Montagearten unterstützt der Motorschutzschalter?
Der Eaton PKZM 4-50 ist für eine unkomplizierte Schraub- oder Schnappmontage konzipiert.
Ist der Motorschutzschalter für 690V ausgelegt?
Ja, die Bemessungsbetriebsspannung Ue des Geräts beträgt bis zu 690 V.
Wofür steht die Phasenausfallempfindlichkeit?
Sie schützt den Motor bei einem Ausfall einer Phase vor thermischer Überlastung, indem sie das Gerät bei Stromunsymmetrie abschaltet.
