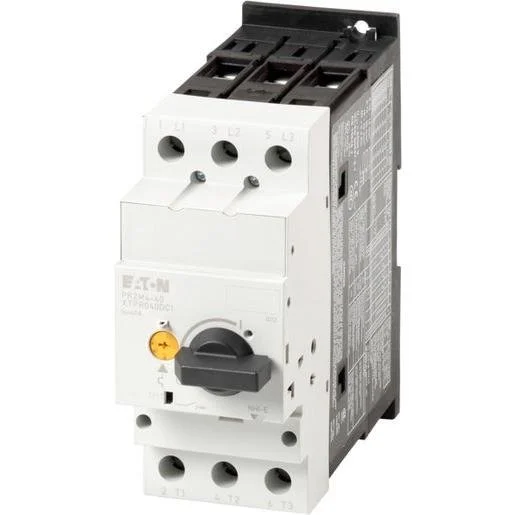

Der Eaton Motorschutzschalter PKZM4-40 ist ein leistungsstarkes 3-poliges Schaltgerät für den sicheren Betrieb von Elektromotoren. Mit einem einstellbaren Überlastauslöser von 32 bis 40 Ampere und einem unverzögerten Kurzschlussauslöser bietet er zuverlässigen Schutz in anspruchsvollen industriellen Umgebungen. Das für 690V ausgelegte Gerät überzeugt durch seine phasenausfallempfindliche Auslösetechnik und die einfache Montage mittels Schraub- und Schnappbefestigung. Als Motorstarter für Starterkombinationen ist dieser Leistungsschalter vielseitig in der Elektrotechnik einsetzbar. Kunden in ganz Österreich finden bei TELA dieses Elektromaterial für ihre Projekte bequem online. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich 32–40 A: Präzise Anpassung an den Nennstrom Ihres Motors für optimalen Schutz.
- Thermomagnetische Auslösung: Zuverlässige Trennung bei Überlast und Kurzschlussströmen bis 50 kA.
- Phasenausfallempfindlichkeit: Verhindert Motorschäden bei einphasigem Betrieb.
- Robuste Bauweise: IP20-Schutz und fingersichere Anschlüsse für hohe Betriebssicherheit.
Anwendungsbereiche
- Aufbau von Motorstarterkombinationen
- Steuerungen von Industrieanlagen und Maschinen
- Leistungsschutz für Motoren bis 20 kW bei 400V
- Gebäudetechnische Schaltanlagen
Technische Details
| Überlastauslöser Stromeinstellung | 32 bis 40 Ampere |
| Mit integriertem Unterspannungsauslöser | nein |
| Breite | 55 Millimeter |
| Polzahl | 3 |
| Höhe | 140 Millimeter |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsspannung | 690 Volt |
| Phasenausfallempfindlich | ja |
| Schutzart (IP) | IP20 |
| Tiefe | 160 Millimeter |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 20 Kilowatt |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit thermischem Überlastschutz | nein |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 Kiloampere |
| Mit integriertem Hilfsschalter | nein |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 620 Ampere |
| Bemessungsdauerstrom Iu | 40 Ampere |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 11 Kilowatt |
| Ausführung des Betätigungselements | Drehknopf |
| Auslösetechnik | thermomagnetisch |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1875167 | EAN: 4015082223540 | Hersteller-Art.-Nr.: 222354
Häufig gestellte Fragen
Was ist der Einstellbereich des PKZM4-40?
Der Motorschutzschalter verfügt über einen einstellbaren Überlastauslöser von 32 bis 40 Ampere.
Kann der Schalter mit Zubehör erweitert werden?
Ja, der Eaton PKZM4 ist für die Erweiterung mit Hilfsschaltern und Spannungsauslösern ausgelegt.
Welche Bemessungsleistung bei 400V ist möglich?
Das Gerät ist für eine Bemessungsbetriebsleistung bei AC-3 von 20 kW bei 400V geeignet.
Ist das Gerät phasenausfallempfindlich?
Ja, das Gerät ist phasenausfallempfindlich, um den Motor bei einer Unterbrechung einer Phase vor Überhitzung zu schützen.
