Description
Über dieses Produkt

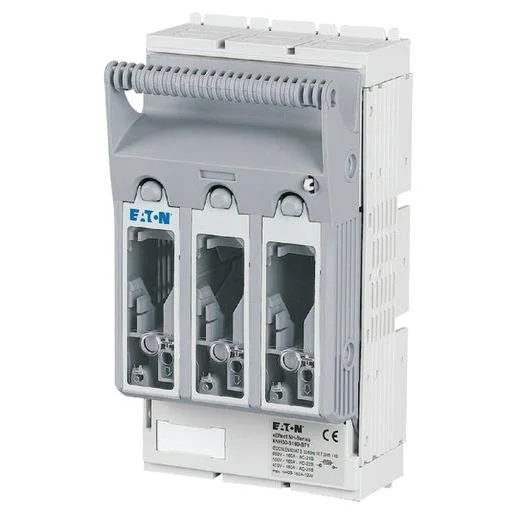

Der Eaton Sicherungslasttrennschalter Typ XNH00-S160-BT1 ist ein robuster NH-Trenner für den Einsatz in professionellen Elektroverteilungen. Das 3-polige Gerät ist für NH00 Sicherungseinsätze konzipiert und ermöglicht eine sichere Trennung von Laststromkreisen. Ausgestattet mit einer praktischen Rahmenklemme für einen Klemmbereich von 1,5 bis 95 mm², lässt sich der Lasttrennschalter effizient auf 60 mm Sammelschienensystemen montieren. Mit einem Bemessungsdauerstrom von 160 Ampere und einer Bemessungsbetriebsspannung bis 690 Volt erfüllt das Bauteil Anforderungen für anspruchsvolle Schaltaufgaben im industriellen Bereich. Die Betätigung erfolgt komfortabel über den integrierten Deckelgriff an der Frontseite. Dieses hochwertige Elektromaterial können Sie bequem bei TELA in Österreich online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsdauerstrom 160 A — Ausreichende Dimensionierung für leistungsstarke Laststromkreise.
- Rahmenklemme 1,5-95 mm² — Flexibler und sicherer Anschluss verschiedenster Leiterquerschnitte.
- Sammelschienenmontage 60 mm — Ermöglicht eine kompakte und zeitsparende Installation in Schaltanlagen.
- Bemessungsbetriebsspannung 690 V AC — Vielseitig einsetzbar in verschiedenen Spannungsebenen der Energietechnik.
Anwendungsbereiche
- Industrielle Energieverteilungsanlagen
- Schaltschrankbau für Gebäudeinstallationen
- Absicherung von Abgängen in Niederspannungsverteilungen
Technische Details
| Bemessungsdauerstrom Iu | 160 Ampere |
| Bedingter Bemessungskurzschlussstrom Iq | 120 Kiloampere |
| Geeignet für Bodenbefestigung | nein |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Ausführung als Hauptschalter | nein |
| Ausführung als Sicherheitsschalter | nein |
| Position des Betätigungselements | vorne |
| Mit Sicherungsüberwachung | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 Volt |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 7 Kiloampere |
| Geeignet für Sicherungseinsätze | NH00 |
| Polzahl | 3 |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 64 Kilowatt |
| Ausführung des Betätigungselements | Deckelgriff |
| Geeignet für Frontbefestigung | nein |
| Mit Steckverbindern bestückt | nein |
| Geeignet für Sammelschienenaufbau | ja |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-4432630 | EAN: 4015081779611 | Hersteller-Art.-Nr.: 183034
Häufig gestellte Fragen
Für welche Sicherungsgröße ist dieser Eaton Trenner geeignet?
Der Eaton XNH00-S160-BT1 ist speziell für den Einsatz mit Sicherungseinsätzen der Größe NH00 ausgelegt.
Kann das Gerät auf einer 60 mm Sammelschiene montiert werden?
Ja, der Sicherungslasttrennschalter ist für den Sammelschienenaufbau mit einem Schienenabstand von 60 mm konzipiert.
Welcher Leiterquerschnitt kann an die Rahmenklemme angeschlossen werden?
Die integrierte Rahmenklemme ist für Leiterquerschnitte von 1,5 mm² bis 95 mm² geeignet.
Ist der Eaton XNH00 als Hauptschalter zertifiziert?
Nein, dieses spezifische Modell ist laut technischer Spezifikation nicht als Hauptschalter oder Not-Aus-Einrichtung ausgeführt.
