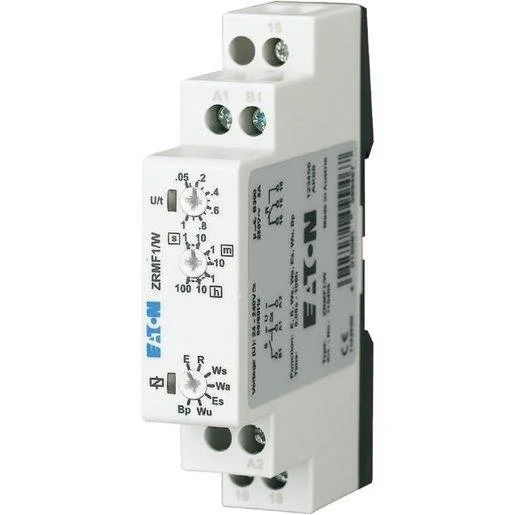

Das Eaton Multifunktionszeitrelais ZRMF1/W dient als vielseitiges Steuergerät für die industrielle Installationstechnik und Gebäudeverteilung. Durch seine kompakte Bauform mit einer Einbaubreite von lediglich 2TE (17,5 mm) lässt es sich platzsparend auf Hutschienen montieren. Mit einer flexiblen Versorgungsspannung von 24V bis 240V AC/DC deckt dieses elektronische Zeitrelais zahlreiche Anwendungen wie einschaltverzögerte Schaltungen, Wischfunktionen oder Blinker-Betrieb ab. Die Bedienung erfolgt über einfache Schraubanschlüsse, was die Verdrahtung in Schaltschränken effizient gestaltet. Kunden können dieses präzise Zeitmodul einfach online bei TELA bestellen und von einer verlässlichen Steuerungstechnik für Automatisierungsaufgaben profitieren. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Multifunktionale Flexibilität: Bietet verschiedene Zeitfunktionen wie Ansprechverzögerung und Wischfunktionen für anspruchsvolle Steuerungsaufgaben.
- Universelle Spannung: Der weite Bereich von 24-240V AC/DC ermöglicht den Einsatz in unterschiedlichsten Stromnetzen ohne Anpassung.
- Kompaktes Design: Mit 17,5 mm Breite optimiert das Gerät den Platzbedarf in Verteilern und Schaltschränken erheblich.
- Präzise Zeitsteuerung: Eine Grundgenauigkeit von ±1% sorgt für exakte Schaltvorgänge bei Zeitbereichen bis zu 100 Stunden.
Anwendungsbereiche
- Steuerung von Treppenhauslicht-Nachlaufrelais
- Automatisierung von Lüftungssystemen und Pumpensteuerungen
- Realisierung von Einschalt- und Ausschaltwischfunktionen in industriellen Anlagen
- Taktung von Signalgebern mittels integrierter Blinkfunktion
Technische Details
| Breite | 17,5 Millimeter |
| Höhe | 87 Millimeter |
| Funktion ausschaltwischend | ja |
| Funktion taktend mit Pause beginnend, variabel | nein |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 bis 240 Volt |
| Aufsteckbar auf Schütz | nein |
| Mit Halbleiterausgang | nein |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 bis 240 Volt |
| Nennstrom | 8 Ampere |
| Funktion taktend mit Impuls beginnend, variabel | nein |
| Funktion rückfallverzögert | ja |
| Geeignet für Hutschienenmontage | ja |
| Funktion ansprechverzögert | ja |
| Anzahl der Ausgänge, verzögert, Wechsler | 1 |
| Funktion blinkend mit Impuls beginnend, Festzeit | nein |
| Zeitbereich | 0,05 bis 360000 Sekunde (Zeiteinheit) |
| Funktion blinkend mit Pause beginnend, Festzeit | nein |
| Geeignet für Frontmontage | ja |
| Ausgänge, umschaltbar verzögert/unverzögert | nein |
| Funktion Stern/Dreieck | nein |
| Tiefe | 65 Millimeter |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Funktion einschaltwischend | ja |
| Bemessungssteuerspeisespannung DC | 24 bis 240 Volt |
| Spannungsart zur Betätigung | AC/DC |
| Mit Stecksockel | nein |
| Funktion Impulsformend | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-2180588 | EAN: 4015081099467 | Hersteller-Art.-Nr.: 110406
Häufig gestellte Fragen
Kann das Relais direkt an 230V angeschlossen werden?
Ja, das Eaton ZRMF1/W unterstützt einen Spannungsbereich von 24V bis 240V AC/DC und ist somit für gängige Netzspannungen geeignet.
Wie wird das Zeitrelais montiert?
Das Gerät ist für die Hutschienenmontage ausgelegt und benötigt lediglich 17,5 mm Platz in der DIN-Verteilerreihe.
Welche Funktionen deckt das Multifunktionsrelais ab?
Es bietet unter anderem Ansprechverzögerung, Rückfallverzögerung, Einschalt- und Ausschaltwischen sowie Impulsformungsfunktionen.
Wie hoch ist der Nennstrom am Ausgang?
Das Zeitrelais ist für einen Nennstrom von 8 Ampere ausgelegt.
