Description
Über dieses Produkt

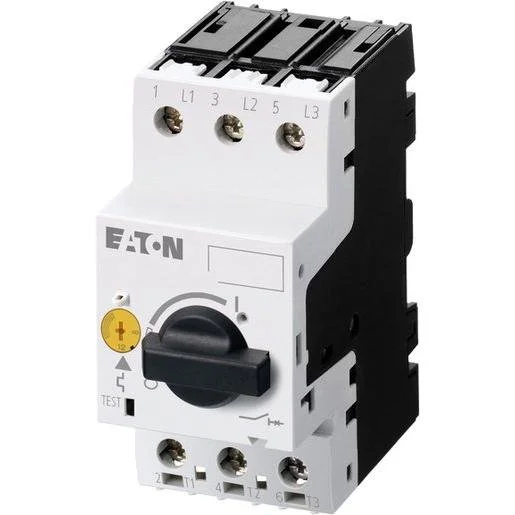

Der Eaton Motorschutzschalter PKZM0 ist ein kompakter, 3-poliger Leistungsschalter, der speziell für den zuverlässigen Schutz von Motoren ausgelegt ist. Das handbetätigte Gerät deckt einen Einstellbereich von 0,4 bis 0,63 Ampere ab und bietet dank der thermomagnetischen Auslösetechnik eine präzise Überlast- und Kurzschlussüberwachung. Mit seinem Kappeneinbaumaß von 45 mm lässt sich der Schalter effizient in Steuerungen und Verteiler integrieren. Die Phasenausfallempfindlichkeit sorgt für zusätzliche Sicherheit in Ihrem Stromkreis, während die Schraubanschluss-Technik eine robuste Montage ermöglicht. Der Motorschutzschalter ist modular erweiterbar, beispielsweise durch Hilfsschalter oder Spannungsauslöser, um verschiedenen Anforderungen im Schaltschrankbau gerecht zu werden. Nutzen Sie unser breites Sortiment für Elektromaterial in Österreich und finden Sie passende Komponenten für Ihre Motorstarter-Kombinationen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbarer Überlastauslöser (0,4-0,63 A): Ermöglicht eine exakte Anpassung an den Nennstrom Ihres Motors.
- Phasenausfallempfindlichkeit: Schützt Ihre Anlage vor gefährlichen unsymmetrischen Belastungen.
- Thermomagnetische Auslösung: Kombinierter Schutz gegen thermische Überlastung und elektromagnetische Kurzschlüsse.
- Kompakte Bauform: Mit 45 mm Standardbreite ideal für Platz sparende Einbau-Lösungen.
Anwendungsbereiche
- Absicherung von Drehstrommotoren in industriellen Anlagen.
- Einsatz als Komponente in Starterkombinationen zur Motorsteuerung.
- Montage in Schaltschränken und Unterverteilungen für die Gebäudetechnik.
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,12 Kilowatt |
| Mit integriertem Hilfsschalter | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Überlastauslöser Stromeinstellung | 0,4 bis 0,63 Ampere |
| Breite | 45 Millimeter |
| Auslösetechnik | thermomagnetisch |
| Bemessungsdauerstrom Iu | 0,63 Ampere |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit thermischem Überlastschutz | ja |
| Tiefe | 76 Millimeter |
| Mit integriertem Unterspannungsauslöser | nein |
| Bemessungsbetriebsspannung | 690 Volt |
| Höhe | 93 Millimeter |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,09 Kilowatt |
| Polzahl | 3 |
| Ausführung des Betätigungselements | Drehknopf |
| Phasenausfallempfindlich | ja |
| Schutzart (IP) | IP20 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 150 Kiloampere |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 9,8 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-387975 | EAN: 4015080727330 | Hersteller-Art.-Nr.: 072733
Häufig gestellte Fragen
Kann der Motorschutzschalter auch für 0,5 Ampere eingestellt werden?
Ja, da der Einstellbereich des thermischen Überlastauslösers zwischen 0,4 und 0,63 Ampere stufenlos regelbar ist, können Sie den gewünschten Nennstrom exakt einstellen.
Ist dieses Modell für den Kurzschlussschutz geeignet?
Ja, der PKZM0 verfügt über einen integrierten, unverzögerten Kurzschlussauslöser, der bei einem Kurzschlussfall in der Anlage sofort abschaltet.
Kann ich den Schalter mit Hilfskontakten nachrüsten?
Ja, das Motorschutzschaltersystem von Eaton ist modular aufgebaut und lässt sich problemlos mit seitlich oder vorne anbaubaren Hilfsschaltern erweitern.
Welche Schutzart bietet das Gerät?
Der Motorschutzschalter besitzt die Schutzart IP20, was ihn fingersicher gemäß VDE 0106 T. 100 macht und somit gegen direktes Berühren schützt.
