Description
Über dieses Produkt

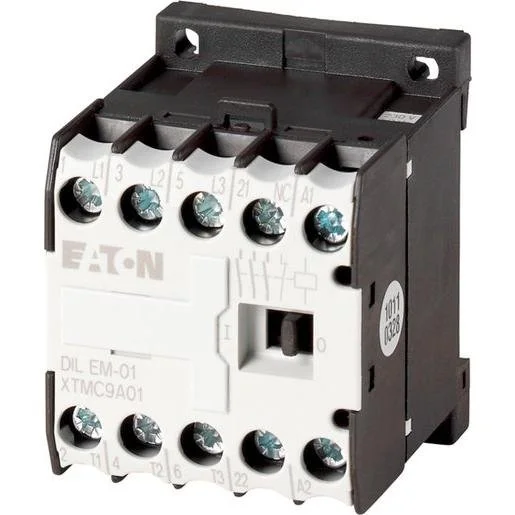

Das Eaton DIL EM-01 Leistungsschütz ist eine zuverlässige Komponente für anspruchsvolle Schaltaufgaben in der Automatisierung und Elektroinstallation. Das dreipolige Motorschütz überzeugt durch eine mechanische Lebensdauer von 7 Millionen Schaltspielen und eine kompakte Bauform mit Schraubanschluss. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V AC-3 eignet es sich für diverse Steuerungsaufgaben im gewerblichen Bereich. Die Schutzart IP20 sowie die fingersichere Ausführung gewährleisten eine sichere Handhabung während der Montage und im Betrieb. Dank der Flexibilität durch Erweiterbarkeit mit Hilfsschalterbausteinen und weiterem Zubehör lässt sich das Schütz optimal an spezifische Anlagenanforderungen anpassen. Bestellen Sie dieses Elektromaterial für Ihr Projekt einfach online bei TELA in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 4 kW bei 400 V: Effizientes Schalten von Motoren und Lasten.
- 1 Öffner-Hilfskontakt: Ermöglicht eine direkte Rückmeldung des Schaltzustandes.
- Schraub- und Schnappmontage: Einfache und schnelle Integration in Schaltschränke.
- Robustes Design: Hohe mechanische Lebensdauer für dauerhaften Einsatz.
- Erweiterbarkeit: Max. 4 Kontakte können durch Hilfsschalterbausteine ergänzt werden.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Industrieanlagen
- Einsatz als Heizungsschütz für elektrische Wärmesysteme
- Verwendung in automatisierten Schaltmodulen und Steuerungen
- Installation in Verteilungen für Lastabwurf-Anwendungen
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 Kilowatt |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 Volt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 Ampere |
| Bemessungsbetriebsleistung NEMA | 3,7 Kilowatt |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6,6 Ampere |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 3 Kilowatt |
| Bemessungssteuerspeisespannung DC | 0 Volt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 Ampere |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 1 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-388424 | EAN: 4015080517955 | Hersteller-Art.-Nr.: 051795
Häufig gestellte Fragen
Kann das Eaton DIL EM-01 auf einer Hutschiene montiert werden?
Ja, das Schütz ist sowohl für die klassische Schraubmontage als auch für die Schnappmontage ausgelegt, was eine einfache Installation auf DIN-Schienen ermöglicht.
Ist das Schütz für den Einsatz mit 230V Steuerspannung geeignet?
Ja, das Modell DIL EM-01 ist für eine Bemessungssteuerspeisespannung von 230 V bei 50 Hz ausgelegt.
Können weitere Hilfskontakte an das Schütz angebaut werden?
Das Leistungsschütz ist werksseitig mit einem Hilfskontakt ausgestattet und kann mit weiteren Hilfsschalterbausteinen auf insgesamt bis zu 4 Kontakte erweitert werden.
Was bedeutet die AC-3 Kategorie bei diesem Schütz?
AC-3 bezeichnet die Anwendungskategorie für das Schalten von Käfigläufermotoren, bei denen das Ausschalten während des laufenden Betriebs erfolgt.
Suchbegriffe
Leistungsschütz, Motorschütz, Eaton DIL EM-01, 230V Schütz, Drehstromschütz kaufen, Kleinschütz, Schaltmodul, AC-schaltend, Lastabwurfschütz, Installationsschütz, Koppelschütz, Stern-Dreieck-Schütz, Schützbaustein, Heizungsschütz, Schütz 4kW, Elektromaterial Oesterreich, Eaton Schütze online bestellen, 051795, Industriesteuerung
