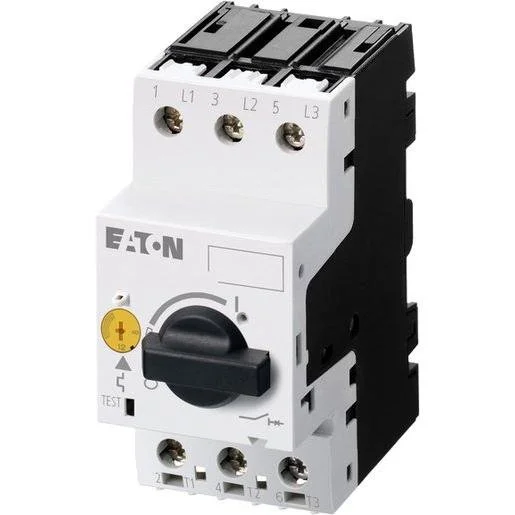

Der Eaton Motorschutzschalter PKZM 0-25 ist ein leistungsstarkes Schaltgerät für die zuverlässige Absicherung von Elektromotoren. Als 3-poliges Motorschutz-Grundgerät ist dieses Modell für einen Bemessungsdauerstrom von 25 Ampere ausgelegt und bietet eine präzise thermomagnetische Auslösetechnik. Dank der Phasenausfallempfindlichkeit und dem einstellbaren Überlastauslöser von 20 bis 25 Ampere sind Ihre Anlagen optimal gegen Überlast und Kurzschluss geschützt. Die Installation erfolgt unkompliziert über Schraub- und Schnappmontage, wodurch sich das Gerät flexibel in Schaltanlagen integrieren lässt. Mit einer Bemessungsbetriebsleistung von 12,5 kW bei 400 V ist er vielseitig für Starterkombinationen einsetzbar. Kaufen Sie dieses zuverlässige Elektromaterial für Ihr Projekt bequem online in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Phasenausfallempfindlich: Hohe Sicherheit durch sofortige Abschaltung bei Phasenausfall.
- Thermomagnetische Auslösetechnik: Zuverlässiger Schutz gegen Überlast und Kurzschlussströme.
- Kompakte Bauweise: Mit 45 mm Breite passend für gängige Schaltschrank-Systeme.
- Vielseitige Anschlusstechnik: Robuster Schraubanschluss für eine sichere Kontaktierung der Hauptstromkreise.
Anwendungsbereiche
- Absicherung von Drehstrommotoren in industriellen Anlagen.
- Aufbau von Motorstartern und Starterkombinationen.
- Einsatz als Leistungsschalter in der Gebäudeautomation.
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 12,5 Kilowatt |
| Mit integriertem Hilfsschalter | nein |
| Höhe | 93 Millimeter |
| Polzahl | 3 |
| Tiefe | 76 Millimeter |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 690 Volt |
| Bemessungsdauerstrom Iu | 25 Ampere |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Phasenausfallempfindlich | ja |
| Breite | 45 Millimeter |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 5,5 Kilowatt |
| Mit thermischem Überlastschutz | ja |
| Ausführung des Betätigungselements | Drehknopf |
| Überlastauslöser Stromeinstellung | 20 bis 25 Ampere |
| Mit integriertem Unterspannungsauslöser | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Schutzart (IP) | IP20 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 Kiloampere |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 388 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-387843 | EAN: 4015080469896 | Hersteller-Art.-Nr.: 046989
Häufig gestellte Fragen
Ist bei diesem Modell ein Hilfsschalter integriert?
Nein, dieses Grundgerät verfügt über keinen integrierten Hilfsschalter. Entsprechendes Zubehör wie Hilfsschalter oder Spannungsauslöser können jedoch separat erworben und nachgerüstet werden.
Für welchen Motorstrom ist der PKZM 0-25 geeignet?
Der Motorschutzschalter ist für einen Einstellbereich von 20 bis 25 Ampere ausgelegt und deckt damit Motoren bis zu einer Leistung von 12,5 kW bei 400 V ab.
Kann der Schalter direkt auf einer Hutschiene montiert werden?
Ja, das Gerät ist für die Schnappmontage auf Hutschienen sowie für die direkte Schraubmontage geeignet.
Welchen Schutzgrad bietet das Gehäuse?
Der Eaton Motorschutzschalter entspricht der Schutzart IP20 und ist somit fingersicher nach VDE 0106 T. 100.
