Description
Über dieses Produkt

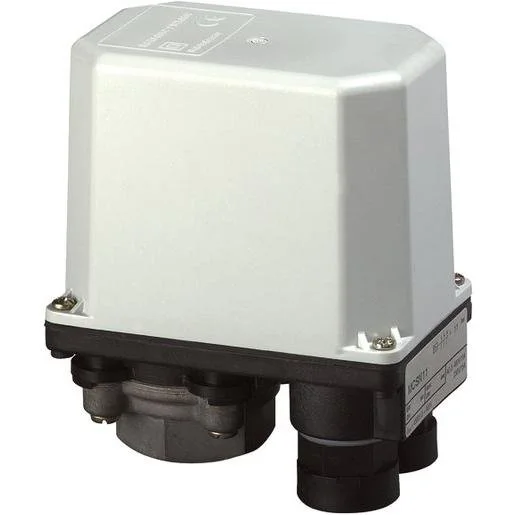

Der Eaton Druckwächter MCSN11 ist ein präzises Bauteil zur zuverlässigen Überwachung von Druckverhältnissen in industriellen Anlagen. Dieses 3-polige Gerät bietet eine Bemessungsbetriebsleistung von 5,5 Kilowatt bei 400 V und deckt mit seinem robusten Aufbau vielfältige Einsatzmöglichkeiten ab. Durch die Schutzart IP65 eignet sich der Druckschalter für anspruchsvolle Umgebungen, in denen ein staub- und strahlwassergeschützter Betrieb erforderlich ist. Er fungiert als 2-Punkt-Regler und Wächter, um Systeme innerhalb definierter Druckgrenzen sicher zu halten. Mit einem Berstdruck von bis zu 90 Bar und einer Medientemperaturverträglichkeit von 25 bis 80 Grad Celsius bietet er die nötige Belastbarkeit für Kompressoranwendungen und hydraulische Systeme. Bei TELA können Sie dieses Elektromaterial für Ihr Projekt in Österreich bequem online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP65: Gewährleistet hohe Betriebssicherheit bei Staubbelastung und Strahlwasser.
- 3-polige Ausführung: Ermöglicht die direkte Ansteuerung und Überwachung von Drehstromverbrauchern bis 5,5 kW.
- Zuverlässiger Schraubanschluss: Sorgt für eine dauerhafte und vibrationsfeste elektrische Verbindung im System.
- Vielseitige Druckregelung: Dient als effektiver 2-Punkt-Regler zur exakten Steuerung von Einschaltdruck und Ausschaltdruck.
Anwendungsbereiche
- Überwachung und Steuerung von Luftkompressoren
- Drucküberwachung in industriellen Hydraulikanlagen
- Einsatz in Wasserversorgungs- und Pumpensystemen
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 Kilowatt |
| Anzahl der Schließer als Hauptkontakte | 0 |
| Max. Prüfdruck | 32 Bar |
| Endeinstellung | 0 bis 0 Hektopascal |
| Bemessungsbetriebsspannung Ue bei AC 50 Hz | 0 bis 400 Volt |
| Endwert Messbereich Druck | 0 Pascal |
| Elektronische Ausführung | nein |
| Einschaltdruck | 0 bis 9,4 Bar |
| Mediumtemperatur | 25 bis 80 Grad Celsius |
| Geeignet als Begrenzer | nein |
| Mit Handbetätigung | nein |
| Explosionsgeschützt | nein |
| Mit manuellem Ein-/Ausschalter | nein |
| Bemessungsbetriebsspannung Ue bei DC | 0 bis 250 Volt |
| Schaltvermögen bei AC-3, 240 V | 15 |
| Anzahl der Öffner als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anfangswert Messbereich Druck | 0 Pascal |
| Druck-Schaltdifferenz | 0 Bar |
| Anschluss | Innengewinde Gas zylindrisch (BSPP) |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Berstdruck | 90 Bar |
| Höhe | 110 Millimeter |
| Gewindemaß | 1/2 Zoll |
| Geeignet als Wächter | ja |
| Bemessungsbetriebsspannung Ue bei AC 60 Hz | 0 bis 400 Volt |
| Tiefe | 96 Millimeter |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Breite | 60 Millimeter |
| Max. Betriebsdruck | 15000 Hektopascal |
| Ausschaltdruck | 0 bis 11 Bar |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 0 Ampere |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Schutzart (IP) | IP65 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 11,5 Ampere |
| Anfangseinstellung | 0 bis 0 Hektopascal |
| Mit Display | nein |
| Geeignet als 2 Punktregler | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-584118 | EAN: 4015080292036 | Hersteller-Art.-Nr.: 029203
Häufig gestellte Fragen
Wofür wird der Eaton MCSN11 verwendet?
Dieser Druckwächter wird zur automatischen Überwachung und Steuerung des Drucks in Kompressoren oder hydraulischen Anlagen eingesetzt.
Ist der Druckschalter für den Außenbereich geeignet?
Dank der Schutzart IP65 ist das Gerät strahlwassergeschützt und staubdicht, was den Einsatz in anspruchsvolleren industriellen Umgebungen ermöglicht.
Kann der Druckschalter als 2-Punkt-Regler fungieren?
Ja, das Modell MCSN11 ist explizit als 2-Punkt-Regler geeignet, um den Druck zwischen zwei definierten Werten zu halten.
Wie wird das Gerät elektrisch angeschlossen?
Der Anschluss erfolgt über einen robusten Schraubanschluss, der für eine sichere Kontaktierung in Industrieanwendungen ausgelegt ist.
