Über dieses Produkt

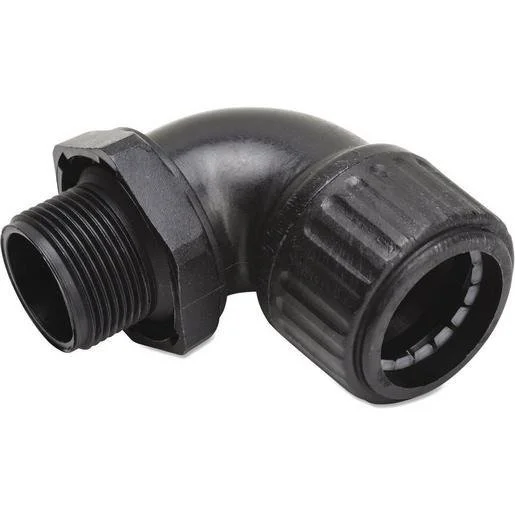

Die Dietzel Winkelverschraubung ist eine robuste Kunststoff-Wellschlauch-Verschraubung, die für eine zuverlässige Kabelführung in verschiedenen Installationsbereichen sorgt. Das Modell SEG 1616 überzeugt durch seine halogenfreie Ausführung und die Schutzart IP 54, welche einen sicheren Schutz gegen Staub und Spritzwasser bietet. Mit einem Nenndurchmesser von 16 mm und einem metrischen M16 x 1,5 Gewinde ist dieses Bauteil präzise für Standardanwendungen in der Elektrotechnik konstruiert. Die 90°-Winkelform ermöglicht eine platzsparende Kabelführung, besonders in engen Installationsräumen. Dank der Fertigung aus widerstandsfähigem Polyamid ist eine lange Lebensdauer gewährleistet. Benötigen Sie Elektromaterial für Ihr Projekt in Österreich? Unser Shop bietet Ihnen eine große Auswahl und die Möglichkeit, diese Verschraubung direkt online zu bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP54: Effektiver Schutz gegen Staubablagerungen und Spritzwasser im Innenbereich.
- 90°-Bogen: Ermöglicht eine geordnete und knickfreie Kabelführung bei Richtungswechseln.
- Halogenfreier Kunststoff: Erhöhte Sicherheit bei Brandgefahr durch geringe Rauchentwicklung.
- M16 Metrisches Gewinde: Universelle Kompatibilität mit Standard-Gehäusen und Verteilerdosen.
Anwendungsbereiche
- Elektroinstallationen in industriellen Anlagen und Gebäudetechnik.
- Anschluss von Wellschläuchen an Verteilerkästen und Schaltschränke.
- Verlegung von Leitungen in engen Räumen, die eine rechtwinklige Führung erfordern.
- Maschinen- und Anlagenbau für die flexible Kabelführung.
Technische Details
| Nenndurchmesser | 16 Millimeter |
| Schutzart (IP) | IP54 |
| Gewindewerkstoff | Polyamid (PA) |
| Ausführung | 90°-Bogen |
| Gewindeart | metrisch |
| Zul. in Kombination mit Schutzschlauch DIN EN 61386-23 | ja |
| Zul. in Kombination mit Schutzschlauch CSA | nein |
| Verbindungsart | Gewinde |
| Bauform | Außengewinde |
| Zul. in Kombination mit Schutzschlauch Lloyd’s Register | nein |
| Farbe | schwarz |
| Zul. in Kombination mit Schutzschlauch UR | nein |
| Gewindeanschlussgröße | M16 x 1,5 |
| Werkstoff der Dichtung | ohne Dichtung |
| Werkstoff | Polyamid (PA) |
| Einsatztemperatur | -25 bis 105 Grad Celsius |
| Gewindelänge | 10,5 Millimeter |
| Drehbares Gewinde | nein |
| Gesamthöhe | 24,7 Millimeter |
| Zul. in Kombination mit Schutzschlauch VD TÜV/GGVS | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Dietzel | Artikel-Nr.: SAE-2700433 | EAN: 9002579331487 | Hersteller-Art.-Nr.: 033148
Häufig gestellte Fragen
Ist die Winkelverschraubung für den Außenbereich geeignet?
Das Modell verfügt über die Schutzart IP54. Dies bedeutet, dass es gegen Spritzwasser geschützt ist, aber nicht für den dauerhaften Einsatz bei direkter Bewitterung im Freien empfohlen wird.
Kann das Gewinde gedreht werden?
Nein, bei diesem spezifischen Modell handelt es sich um eine starre Ausführung mit festem Außengewinde.
Welcher Wellschlauch passt zu dieser Verschraubung?
Die Verschraubung ist für Wellschläuche mit einem Nenndurchmesser von 16 mm ausgelegt, die der Norm EN 61386-23 entsprechen.
Welches Material wurde verwendet?
Die Verschraubung besteht aus hochwertigem, halogenfreiem Polyamid (PA), das sehr temperaturbeständig von -25 bis 105 Grad Celsius ist.
