Über dieses Produkt

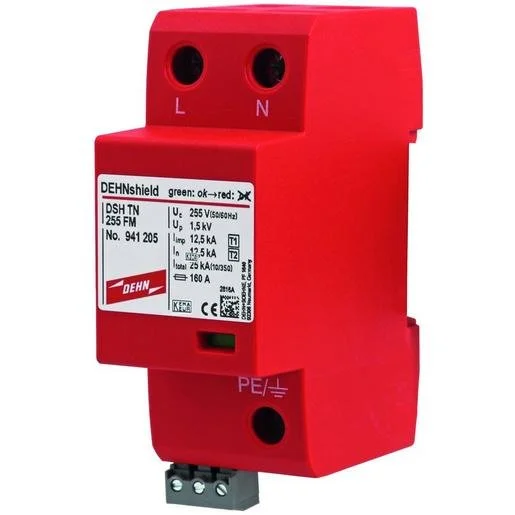

Der Dehn Kombi-Ableiter DEHNshield Typ 1+2 ist die platzsparende Lösung für einphasige TN-Systeme in Wohngebäuden. Durch die kompakte Funkenstreckentechnologie benötigt das Schutzgerät lediglich 2 TE und bietet dennoch einen zuverlässigen Schutz vor Überspannungen bei direkten Blitzeinschlägen. Als Kombination aus Typ 1 und Typ 2 Ableiter deckt das Gerät die Blitzschutzzonen 0A bis 2 ab und ermöglicht einen integrierten Endgeräteschutz. Die optische Signalisierung am Gerät sowie die integrierte Fernsignalisierung gewährleisten eine ständige Überwachung der Betriebsbereitschaft. Elektriker schätzen die einfache Montage auf der Hutschiene TH35 sowie die großzügigen Leiterquerschnitte für eine flexible Installation. Sie können diesen Blitzschutz online bei TELA kaufen und profitieren von einer schnellen Abwicklung Ihres Bedarfs. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kompakte Bauweise: 2 TE Baubreite — ermöglicht Platzersparnis im Verteilerkasten.
- Funkenstreckentechnologie: Typ 1 + 2 kombiniert — bietet Schutz vor direkten Blitzen und Überspannungen.
- Sichere Zustandsanzeige: Optische und Fernsignalisierung — sofortige Erkennung bei Funktionsverlust.
- Hohe Leistungsfähigkeit: 25 kA Blitzstoßstrom — robust gegenüber energiereichen Entladungen.
Anwendungsbereiche
- Absicherung einphasiger TN-Systeme in Wohnbauten.
- Einsatz im Blitz-Schutzzonen-Konzept an Schnittstellen 0A bis 2.
- Schutz sensibler Endgeräte durch energetisch koordinierte Schutzwirkung.
Technische Details
| Montageart | Hutschiene TH35 |
| Prüfklasse | Typ 1 und 2 |
| Schutzart (IP) | IP20 |
| Baugröße | 2 TE |
| Schutzpegel N-PE | 1,5 Kilovolt |
| Folgestromlöschfähigkeit | 25 |
| Spezifische Energie (W/R) | 156,25 Kilojoule pro Ohm |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 Quadratmillimeter |
| Höchste Dauerspannung AC | 255 Volt |
| Nennspannung AC | 230 Volt |
| Blitzstoßstrom (10/350 µs) | 25 Kiloampere |
| Netzform TN | ja |
| Signalisierung am Gerät | optisch |
| Schutzpegel | 1,5 Kilovolt |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 Quadratmillimeter |
| Fernsignalisierung | ja |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Polzahl | 2 |
| Schutzpegel L-PE | 1,5 Kilovolt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Dehn | Artikel-Nr.: SAE-5030552 | EAN: 4013364289185 | Hersteller-Art.-Nr.: 941205
Häufig gestellte Fragen
Was ist der Vorteil von DEHNshield Typ 1+2?
Der DEHNshield kombiniert den Schutz vor Blitzeinschlägen (Typ 1) und Überspannungen (Typ 2) in einem Gerät, was Platz im Zählerschrank spart.
Ist eine Fernmeldung bei diesem Gerät möglich?
Ja, der Ableiter verfügt über einen integrierten Kontakt für die Fernsignalisierung zur Anbindung an ein Überwachungssystem.
Für welche Netzform ist dieser Ableiter geeignet?
Dieses spezifische Modell DEHNshield DSH TN 255 FM ist für einphasige TN-Systeme mit einer Nennspannung von 230 V optimiert.
Wie wird der Status des Ableiters angezeigt?
Der Status wird direkt am Gerät optisch angezeigt (grün/rot) und kann zusätzlich über die Fernsignalisierung extern gemeldet werden.
