Über dieses Produkt

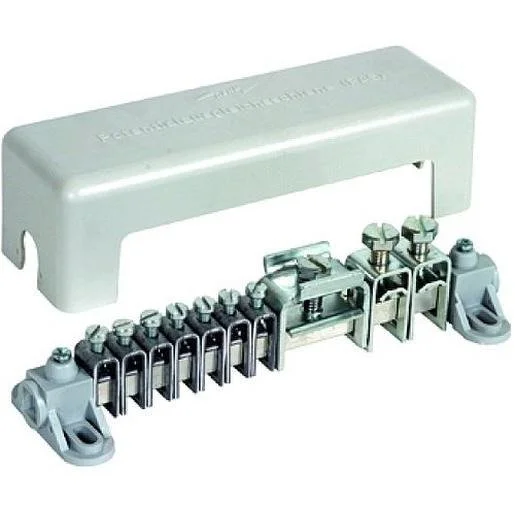

Die Dehn Potenzialausgleichschiene Typ D für Erdungsbandeisen 40×3 bietet eine zuverlässige Lösung für den Potentialausgleich in elektrischen Anlagen. Mit einer robusten Konstruktion aus einer galvanisch verzinnten Messing-Kontaktschiene und einer Abdeckhaube sorgt dieses Bauteil für eine sichere Verbindung. Die modulare Aufbauform ermöglicht eine flexible Montage bei verschiedenen Installationsvorhaben im Bereich des Blitzschutzes und der Erdung. Mit insgesamt 19 Anschlussmöglichkeiten für unterschiedliche Leiterquerschnitte deckt die Schiene ein breites Anwendungsspektrum ab, von Rundleitern bis hin zu Flachleitern. Dieses Elektromaterial bestellen Sie bequem in unserem Online-Shop für ganz Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussvielfalt: 19 Anschlüsse für Leitungen bis 95 mm² – bietet maximale Flexibilität für komplexe Erdungssysteme.
- Robuste Materialien: Kontaktschiene aus Messing und Klemmen aus Stahl – garantieren eine dauerhafte mechanische Stabilität.
- Oberflächenbeschaffenheit: Galvanisch verzinnt – schützt die Komponenten vor Korrosion und sichert die elektrische Leitfähigkeit.
- Inklusive Abdeckhaube: Schutz vor äußeren Einflüssen – für eine saubere und sichere Installation.
Anwendungsbereiche
- Aufbau von Potentialausgleichsanlagen in Industriegebäuden und Wohnanlagen.
- Einbindung von Erdungsbandeisen in den äußeren Blitzschutz.
- Verbindung von Rundleitern und Flachleitern an zentralen Erdungspunkten.
Technische Details
| Breite | 65 Millimeter |
| Ausführung | mit Abdeckhaube |
| Bauform | Aufbau modular |
| Länge | 200 Millimeter |
| Werkstoff der Klemme | Stahl |
| Oberfläche der Klemme | galvanisch verzinnt |
| Oberfläche der Kontaktschiene | galvanisch verzinnt |
| Werkstoff der Kontaktschiene | Messing |
| Anzahl der Anschlüsse Leitung bis 25 mm² starr | 7 |
| Höhe | 60 Millimeter |
| Anzahl der Anschlüsse Leitung bis 16 mm² starr | 7 |
| Anzahl der Anschlüsse Leitung bis 95 mm² starr | 2 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm | 2 |
| Anzahl der Anschlüsse Flachleiter bis 40 mm | 1 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Dehn | Artikel-Nr.: SAE-2067749 | EAN: 4013364082861 | Hersteller-Art.-Nr.: 563040
Häufig gestellte Fragen
Für welche Bandeisenabmessungen ist diese Schiene geeignet?
Die Schiene ist speziell für Erdungsbandeisen der Größe 40×3 ausgelegt.
Kann die Schiene in Blitzschutzsystemen verwendet werden?
Ja, das Modell 563 040 ist für den äußeren Blitzschutz und den fachgerechten Potentialausgleich zertifiziert und vorgesehen.
Wie viele Rundleiter können angeschlossen werden?
Es sind 2 Anschlüsse für Rundleiter mit einem Durchmesser von 8 bis 10 mm vorhanden.
Ist das Material der Schiene korrosionsbeständig?
Ja, durch die galvanisch verzinnte Oberfläche der Schiene und der Klemmen wird ein sehr guter Korrosionsschutz erreicht.
