Über dieses Produkt

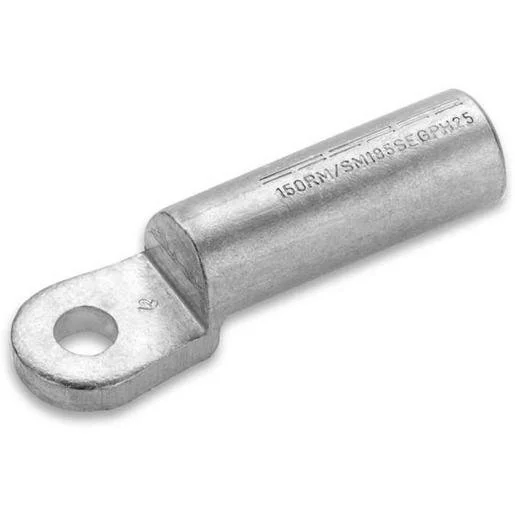

Cimco Presskabelschuhe für Aluminium-Leiter sind speziell für den sicheren Anschluss von Al-Kabeln in elektrischen Anlagen konzipiert. Diese Ausführung nach DIN 46329 besteht aus blankem E-Al und zeichnet sich durch ihre längsdichte Bauweise mit integriertem Ölstopp aus. Der Kabelschuh ist für einen Nennquerschnitt von 95qmm bei RM/SM-Leitern und 120qmm bei SE-Leitern ausgelegt und verfügt über eine Anschlussbohrung für M12-Schrauben. Die robuste Fertigung gewährleistet eine zuverlässige Verbindung in der industriellen Elektrotechnik. Als Spezialist für Elektromaterial in Österreich bieten wir Ihnen dieses Bauteil für Ihre Projekte zur professionellen Leitungsverlegung online an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Werkstoff aus E-Al: Gewährleistet eine hohe Leitfähigkeit bei Aluminium-Installationen.
- Längsdichte Ausführung: Verhindert das Eindringen von Feuchtigkeit und sorgt für dauerhafte Sicherheit.
- Integriertem Ölstopp: Schützt vor dem Austreten von Füllmassen und dient der Abdichtung.
- Kurze Hülsenform: Ermöglicht eine platzsparende Montage in eng verbauten Schaltschränken.
Anwendungsbereiche
- Industrielle Energieverteilung
- Anschluss von Aluminium-Leitern an Schaltgeräten
- Elektroinstallationen in der Infrastruktur
- Verbindungstechnik im Schaltschrankbau
Technische Details
| Längsdicht | ja |
| Kennziffer | 22 |
| Nach DIN | ja |
| Werkstoff | Aluminium |
| Anzahl der Befestigungslöcher | 1 |
| Isoliert | nein |
| Nennquerschnitt Aluminium, RM/SM | 95 Quadratmillimeter |
| Geeignet für Al/St-Seile | nein |
| Querschnittsform | rund |
| Hülsenform | kurz |
| Konform AS 4325.1 | nein |
| Vorgefüt mit Dichtmasse | nein |
| Nennquerschnitt Aluminium, SE | 120 Quadratmillimeter |
| Anschlussgewindemaß (metrisch) | 12 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Cimco | Artikel-Nr.: SAE-5701015 | EAN: 4021103836286 | Hersteller-Art.-Nr.: 183628
Häufig gestellte Fragen
Kann dieser Kabelschuh für Kupferleiter verwendet werden?
Nein, dieser Cimco Kabelschuh ist explizit aus Aluminium gefertigt und für den Anschluss von Aluminium-Leitern optimiert.
Was bedeutet die Längsdichtigkeit bei diesem Modell?
Die längsdichte Ausführung verhindert, dass Flüssigkeiten oder Feuchtigkeit entlang der Leiterseele in den Kabelschuh eindringen können.
Welche Presswerkzeuge sind für diesen 95qmm Kabelschuh geeignet?
Es sollten handelsübliche Presswerkzeuge für DIN-Alu-Kabelschuhe mit der entsprechenden Kennziffer 22 verwendet werden.
Ist der Kabelschuh für den Außeneinsatz geeignet?
Durch die längsdichte Konstruktion bietet er Schutz bei Witterungseinflüssen, sollte jedoch fachgerecht gegen Korrosion und Feuchtigkeit abgedichtet werden.
