Description
Über dieses Produkt

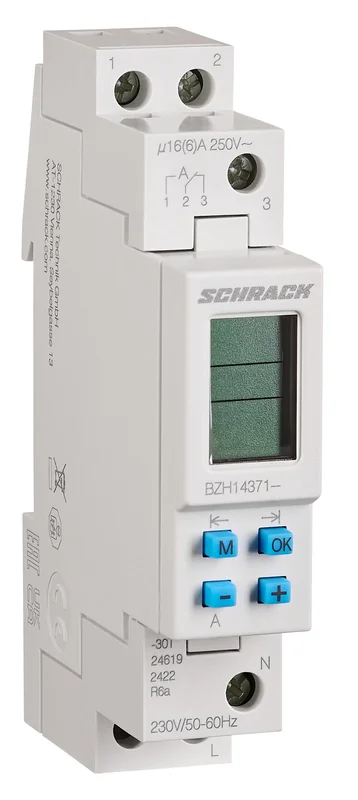

Die digitale 1 Kanal Tages- und Wochenschaltuhr von Schrack ermöglicht eine präzise Zeitsteuerung auf einer Breite von nur 1TE. Das Gerät ist für die Montage auf 35 mm DIN-Tragschienen konzipiert und bietet eine Gangreserve von ca. 6 Jahren. Mit einem hochauflösenden LC-Display und einer Schaltleistung von 16 A bei ohmscher Last steuert das aus selbstverlöschendem Thermoplast gefertigte Gehäuse elektrische Verbraucher effizient. Die Programmierung erfolgt einfach über eine PC-Schnittstelle, was die Konfiguration komplexer Schaltvorgänge beschleunigt. Diese digitale Zeitschaltuhr mit Schutzart IP20 ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: 1TE (18 mm) für platzsparende Montage auf DIN-Schienen.
- Programmierbarkeit: PC-programmierbar zur einfachen Erstellung von Tages- und Wochenplänen.
- Schaltleistung: 16 A / 250V bei cosφ = 1 für den direkten Betrieb von Verbrauchern.
- Gangreserve: ca. 6 Jahre bei Stromausfall durch integrierten Datenspeicher.
- Gehäusematerial: Selbstverlöschendes Thermoplast für erhöhte Betriebssicherheit.
Anwendungsbereiche
- Automatisierung der Beleuchtungssteuerung in Gewerbeobjekten.
- Zeitgesteuerte Schaltung von Heiz- und Lüftungsanlagen.
- Steuerung von Pumpen und Bewässerungssystemen in der Gebäudetechnik.
- Schaltung von elektrischen Anlagen in Schaltkästen und Verteilern.
Technische Details
| EAN | 9004840904208 |
| Display | Hochauflösendes LC-Display |
| Nettogewicht | 0,20kg/Stk |
| HxBxT mm | 90x18x63 |
| Datenspeicher | Unbegrenzt |
| Speicher | 46GB |
| Genauigkeit | Quarz: ≤±0,5 Sek./Tag |
| VE | 10Stk |
| Montage | 35 mm DIN-Schiene |
| Schaltfunktionen | EIN, AUS, Impuls |
| Schaltleistung | 300 mW (5 V / 5 mA)kW |
| Max. Umgebungstemperatur | 50°C |
| Schaltkontakte | 1 Wechsler |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 4kVV |
| Leistungsaufnahme | 0,7W |
| Anschlussart | Schraubklemmen (Aufzugsklemmen) |
| Temperaturbereich – Betrieb | 0 bis +25°C |
| Verschmutzungsgrad | 2 |
| Verpackungseinheit | 1Stk |
| Gehäuse | Selbstverlöschendes Thermoplast |
| Schutzklasse | II |
| Einschaltstrom | Max. 30A |
| Betriebsspannung AC | 230V |
| HLief-Artikel Nummer | 172 110 |
| Schutzart | IP20 |
| Min. Umgebungstemperatur | -30°C |
| Zubehör | Programmierpaket PP 50 pro Programmierpaket PP 60 pro |
| Schaltleistung [Ohmsche Last] | 16 A / 250V~ bei cosφ = 1 |
| Schaltleistung [Induktive Last] | 10A bei Φcos =0,6 |
| BxHxT mm | 18x90x63 |
| BEST. NR. | BZH14371 |
| Kontaktmaterial | AgSnO2 |
| Gangreserve | ca. 6 Jahre |
| Kürzester Schaltabstand | 1 Min. |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZH14371– | EAN: 9004840904208 | Hersteller-Art.-Nr.: 172110
Downloads
| Foto: Digitale 1 Kanal Tages- und Wochenschaltuhr, 1TE Foto: Digitale 1 Kanal Tages- und Wochenschaltuhr, 1TE Foto: Digitale 1 Kanal Tages- und Wochenschaltuhr, 1TE Foto: Digitale 1 Kanal Tages- und Wochenschaltuhr, 1TE Foto: Digitale 1 Kanal Tages- und Wochenschaltuhr, 1TE Digitale 1 Kanal Tages- und Wochenschaltuhr, 1TE |
| Bedienungsanleitung: Digitale 1 Kanal Tages- und Wochenschaltuhr, 1TE |
Suchbegriffe
Uhr, Hybrid, NFC, Zeitschaltuhr, Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Schaltuhr, digital
Häufig gestellte Fragen
Wie erfolgt die Programmierung der Schrack 1-Kanal Schaltuhr?
Die digitale Zeitschaltuhr ist PC-programmierbar. Über ein entsprechendes Programmierpaket können Sie die Schaltzeiten komfortabel am Computer erstellen und auf die Uhr übertragen.
Kann die Zeitschaltuhr auch bei Stromausfall die Daten speichern?
Ja, das Gerät verfügt über eine Gangreserve von ca. 6 Jahren. Dadurch bleiben Ihre Einstellungen und die Uhrzeit auch bei einer Unterbrechung der Stromzufuhr erhalten.
Wie viel Platz benötigt die digitale Schaltuhr im Sicherungskasten?
Die Schaltuhr ist sehr kompakt gebaut und nimmt lediglich 1TE (18 mm Breite) auf der DIN-Tragschiene in Anspruch. Sie ist somit ideal für eng bestückte Verteilerkästen geeignet.
Welche Lasten können mit dem Wechsler-Kontakt geschaltet werden?
Der Kontakt ist für eine ohmsche Last von bis zu 16 A bei 250V AC ausgelegt. Für induktive Lasten beträgt die maximale Schaltleistung 10 A bei einem cosφ von 0,6.
