Description
Über dieses Produkt

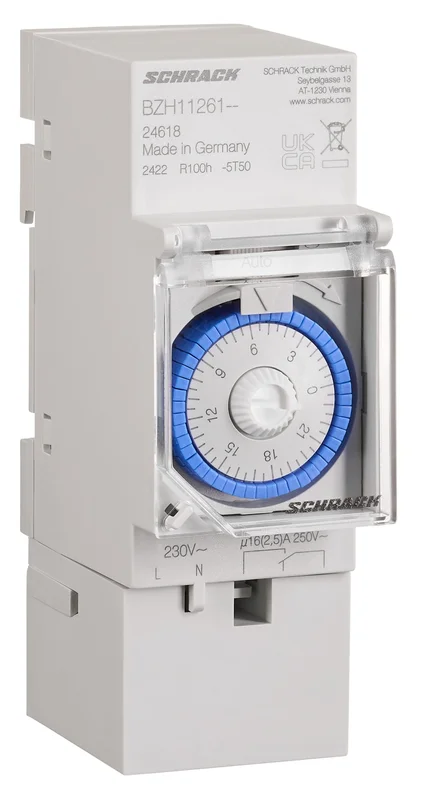

Die Schrack analoge Schaltuhr 2TE mit Gangreserve ermöglicht eine präzise zeitabhängige Steuerung elektrischer Verbraucher über ein Tagesprogramm. Mit einer schmalen Baubreite von 35 mm und der Montage auf einer 35 mm Hutschiene ist das Gerät für die Installation in Verteilern konzipiert. Der integrierte Wechsler ermöglicht Schaltleistungen von 16A bei ohmscher Last, während die Gangreserve von 100 Stunden auch bei Stromausfällen die Programmierung sichert. Durch den manuellen Schalter ist ein direkter Wechsel zwischen Dauer-EIN, Dauer-AUS und Automatikbetrieb jederzeit möglich. Diese analoge Schaltuhr wird innerhalb von 1 bis 3 Werktagen geliefert, wenn Sie diese bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Gangreserve: 100 Stunden – Überbrückung von Spannungsausfällen ohne Datenverlust
- Bauform: 35 mm (2TE) – platzsparende Montage auf der Hutschiene
- Schaltkontakte: 1 Wechsler – flexible Steuerung von Stromkreisen
- Schalttasten: Unverlierbar – einfache und sichere Programmierung des Tagesprogramms
- Handschalter: Dauer-EIN / Dauer-AUS / Automatik – manuelle Übersteuerung möglich
Anwendungsbereiche
- Zeitabhängige Steuerung von Beleuchtungsanlagen in Gebäuden
- Automatisierung von Pumpensystemen oder Belüftungen
- Schaltung von elektrischen Heizgeräten in gewerblichen Verteilungen
Technische Details
| EAN | 9004840904277 |
| Schaltleistung [Ohmsche Last] | 16A / 250V~ cosΦ=1 |
| Verlustleistung | 0,40W |
| Min. Umgebungstemperatur | -5°C |
| VE | 10Stk |
| CAD-Symbol | K |
| HxBxT mm | 105x35x63 |
| Max. Umgebungstemperatur | 50°C |
| Schaltleistung [Induktive Last] | 2,5A / 250V~ bei cosΦ=0,6 |
| Schaltkontakte | 1 Wechsler |
| Nettogewicht | 0,25kg/Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 4kVV |
| Anschlussart | Schraubklemme |
| Gangreserve | 100 Stunden |
| HLief-Artikel Nummer | 154 220 |
| CAD-external terminals | 1 |
| Schaltleistung | min. 1000mW (10V / 10mA)kW |
| Verschmutzungsgrad | 2 |
| Verpackungseinheit | 1Stk |
| Gehäuse | Selbstverlöschendes Thermoplast |
| Genauigkeit | Quarz: ≤±1 Sek./Tag |
| Schutzklasse | II |
| BxHxT mm | 35x105x63 |
| Betriebsspannung AC | 230V |
| Schutzart | IP20 |
| Leistungsaufnahme | 0.4W |
| BEST. NR. | BZH11261 |
| Montage | 35mm Hutschiene |
| Kontaktmaterial | AgSnO2 |
| Kürzester Schaltabstand | 30 Min. |
| Temperaturbereich – Betrieb | -5 bis +50°C |
| Basisbezeichnung | Zeitschaltuhr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZH11261– | EAN: 9004840904277 | Hersteller-Art.-Nr.: 154220
Downloads
| Foto: Analoge Schaltuhr 2TE, mit Gangreserve Foto: Analoge Schaltuhr 2TE, mit Gangreserve Foto: Analoge Schaltuhr 2TE, mit Gangreserve Foto: Analoge Schaltuhr 2TE, mit Gangreserve Foto: Analoge Schaltuhr 2TE, mit Gangreserve Foto: Analoge Schaltuhr 2TE, mit Gangreserve Foto: Analoge Schaltuhr 2TE, mit Gangreserve Foto: Analoge Schaltuhr 2TE, mit Gangreserve |
| Bedienungsanleitung: Analoge Schaltuhr 2TE, mit Gangreserve |
| Maßbild: Analoge Schaltuhr 2TE, mit Gangreserve |
| Schaltbild: Analoge Schaltuhr 2TE, mit Gangreserve |
Suchbegriffe
Uhr, Analog, Schaltuhr, analog
Häufig gestellte Fragen
Wie groß ist der kürzeste Schaltabstand bei dieser analogen Schaltuhr?
Die Schrack Schaltuhr 2TE ermöglicht eine Programmierung mit einem kürzesten Schaltabstand von 30 Minuten. Dies ist ideal für präzise tägliche Schaltvorgänge im 24-Stunden-Zyklus.
Besitzt die Schaltuhr eine Gangreserve bei Stromausfall?
Ja, das Modell BZH11261 verfügt über eine Gangreserve von 100 Stunden. Dadurch bleibt die eingestellte Zeit bei einem Netzausfall erhalten und muss nicht neu programmiert werden.
Kann die Schaltuhr manuell dauerhaft ein- oder ausgeschaltet werden?
Die Schaltuhr ist mit einem übergeordneten Handschalter ausgestattet. Dieser erlaubt es, zwischen den Modi Dauer-EIN, Dauer-AUS und Automatikbetrieb zu wählen.
Ist die Montage auf einer Standard-Hutschiene möglich?
Ja, die Schrack analoge Schaltuhr ist für die Montage auf einer 35 mm Hutschiene (DIN-Tragschiene) ausgelegt. Dank der schmalen Bauform von 35 mm (2TE) lässt sie sich platzsparend in Verteilungen integrieren.
