Über dieses Produkt

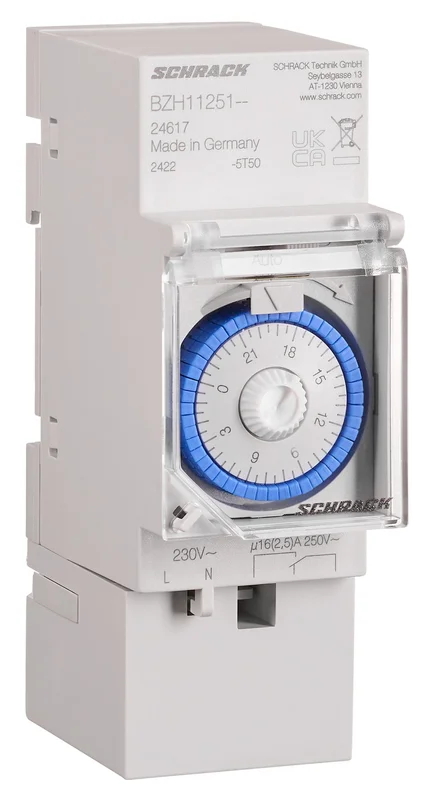

Die analoge Schaltuhr 2TE von Schrack bietet eine präzise Zeitsteuerung für DIN-Tragschienen ohne Gangreserve. Das Gerät verfügt über eine schmale Bauform von 35 mm und arbeitet mit einer Betriebsspannung von 230 V AC sowie einem Schaltkontakt als Wechsler. Die Programmierung erfolgt über unverlierbare Schalttasten mit einem kürzesten Schaltabstand von 30 Minuten bei einer Genauigkeit von ±1 Sekunde pro Tag. Durch die Schutzklasse II und das Gehäuse aus selbstverlöschendem Thermoplast eignet sich dieses Modell für den Einbau in Schalt- und Verteilerschränke. Ihre Bestellung ist innerhalb von 1 bis 3 Werktagen bei TELA versandbereit. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: 35 mm (2TE) – ermöglicht platzsparende Montage auf der 35 mm Hutschiene
- Schaltkontakt: 1 Wechsler – bietet Flexibilität bei der Ansteuerung von Lasten
- Handschalter: Dauer-EIN / Dauer-AUS / Automatik – erlaubt die manuelle Übersteuerung des Tagesprogramms
- Schaltleistung: 16 A bei ohmscher Last – deckt gängige Anwendungen in der Haustechnik ab
Anwendungsbereiche
- Steuerung von Beleuchtungsanlagen in Treppenhäusern oder Fluren
- Zeitabhängige Regelung von Heizungs- oder Lüftungssystemen
- Automatisierung von Schaufenster- oder Werbeflächenbeleuchtungen
Technische Details
| EAN | 9004840904260 |
| HLief-Artikel Nummer | 151 220 |
| Verlustleistung | 0,40W |
| Min. Umgebungstemperatur | -5°C |
| VE | 10Stk |
| CAD-Symbol | K |
| HxBxT mm | 105x35x63 |
| Max. Umgebungstemperatur | 50°C |
| Schaltleistung [Induktive Last] | 2,5A / 250V~ bei cosΦ=0,6 |
| Schaltkontakte | 1 Wechsler |
| Nettogewicht | 0,25kg/Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 4kVV |
| Anschlussart | Schraubklemme |
| CAD-external terminals | 1 |
| Leistungsaufnahme | 0,4W |
| Schaltleistung | min. 1000mW (10V / 10mA)kW |
| Verschmutzungsgrad | 2 |
| Verpackungseinheit | 1Stk |
| Gehäuse | Selbstverlöschendes Thermoplast |
| Genauigkeit | Quarz: ≤±1 Sek./Tag |
| Schutzklasse | II |
| Schaltleistung [Ohmsche Last] | 16A / 250V~ cosΦ=1 |
| BxHxT mm | 35x105x63 |
| Betriebsspannung AC | 230V |
| Schutzart | IP20 |
| BEST. NR. | BZH11251 |
| Montage | 35mm Hutschiene |
| Kontaktmaterial | AgSnO2 |
| Kürzester Schaltabstand | 30 Min. |
| Temperaturbereich – Betrieb | -5 bis +50°C |
| Basisbezeichnung | Zeitschaltuhr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZH11251– | EAN: 9004840904260 | Hersteller-Art.-Nr.: 151220
Downloads
| Foto: Analoge Schaltuhr 2TE, ohne Gangreserve Foto: Analoge Schaltuhr 2TE, ohne Gangreserve Foto: Analoge Schaltuhr 2TE, ohne Gangreserve Foto: Analoge Schaltuhr 2TE, ohne Gangreserve Foto: Analoge Schaltuhr 2TE, ohne Gangreserve Foto: Analoge Schaltuhr 2TE, ohne Gangreserve Foto: Analoge Schaltuhr 2TE, ohne Gangreserve Foto: Analoge Schaltuhr 2TE, ohne Gangreserve |
| Bedienungsanleitung: Analoge Schaltuhr 2TE, ohne Gangreserve |
| Maßbild: Analoge Schaltuhr 2TE, ohne Gangreserve |
| Schaltbild: Analoge Schaltuhr 2TE, ohne Gangreserve |
Suchbegriffe
Uhr, Analog, Schaltuhr, analog
Häufig gestellte Fragen
Wie wird die analoge Schaltuhr von Schrack montiert?
Dieses Modell ist für die Montage auf einer 35 mm Hutschiene in Schalt- oder Verteilerschränken konzipiert. Dank der schmalen 2TE-Bauform nimmt sie lediglich 35 mm Platz auf der DIN-Schiene ein.
Hat die analoge Schaltuhr BZH11251 eine Gangreserve?
Nein, dieses spezifische Modell verfügt über keine Gangreserve. Die Schaltuhr arbeitet direkt über die Netzspannung und verliert bei einem Stromausfall die aktuelle Uhrzeit, sodass sie nach einer Unterbrechung manuell nachgestellt werden muss.
Kann ich die analoge Schaltuhr manuell schalten?
Ja, das Gerät ist mit einem übergeordneten Handschalter ausgestattet. Dieser erlaubt die Einstellungen Dauer-EIN, Dauer-AUS sowie den Automatikbetrieb, um flexibel auf den aktuellen Bedarf reagieren zu können.
Welche Last kann mit der analogen Schaltuhr geschaltet werden?
Die Schaltuhr bietet eine Schaltleistung von 16 A bei ohmscher Last (250 V AC) und 2,5 A bei induktiver Last (cosΦ=0,6). Der 1-Wechsler-Kontakt sorgt dabei für eine vielseitige Einsetzbarkeit in der Steuer- und Regeltechnik.
