Description
Über dieses Produkt

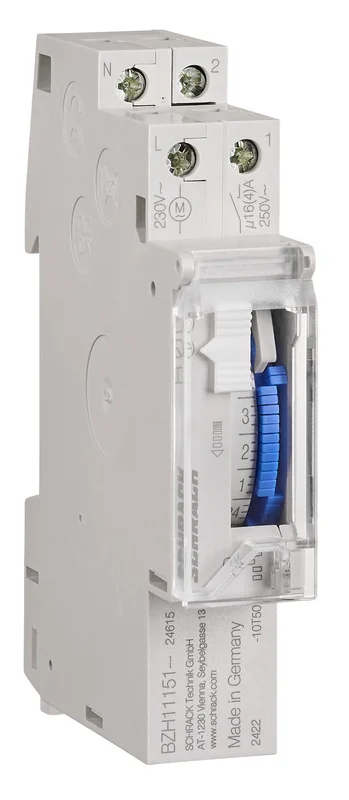

Die analoge Schaltuhr 1TE von Schrack bietet mit ihrem Tagesprogramm eine präzise Steuerung von elektrischen Verbrauchern in der Haustechnik. Das Gerät ist für die Montage auf 35mm Hutschienen konzipiert und verfügt über eine schmale Bauform von 17,5mm Breite bei einer Gehäusetiefe von 65mm. Dank der unverlierbaren Schalttasten und des übergeordneten Handschalters für Dauer-EIN, Dauer-AUS oder Automatikbetrieb lässt sich das Gerät intuitiv bedienen. Mit einer Schutzklasse II und IP20 sowie einer Schaltleistung von 16A bei 250V AC ist sie für den Einsatz in Verteilern vorgesehen. Diese Schaltuhr ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: 17,5mm Breite – platzsparende Montage auf der Hutschiene
- Tagesprogramm: Kürzester Schaltabstand von 15 Minuten für feine Zeitintervalle
- Bedienung: Übergeordneter Handschalter für flexible manuelle Steuerung
- Schaltleistung: 16A bei 250V für hohe ohmsche Lasten
- Genauigkeit: Quarzsteuerung mit einer Abweichung von maximal ±1 Sekunde pro Tag
Anwendungsbereiche
- Zeitgesteuerte Beleuchtung in Treppenhäusern oder Fluren
- Automatisierte Steuerung von Pumpen oder Ventilatoren in der Haustechnik
- Anwesenheitssimulation durch gezielte Schaltung von Leuchtmitteln
Technische Details
| EAN | 9004840904239 |
| Nettogewicht | 0,20kg/Stk |
| Schaltleistung [Ohmsche Last] | 16A / 250V~ bei cosΦ=1 |
| Verlustleistung | 0,40W |
| VE | 10Stk |
| Temperaturbereich – Betrieb | -10 bis +50°C |
| CAD-Symbol | K |
| Max. Umgebungstemperatur | 50°C |
| Schaltleistung [Induktive Last] | 2,5A / 250V~ bei cosΦ=0,6 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 4kVV |
| HLief-Artikel Nummer | 111 120 |
| CAD-external terminals | 1 |
| Leistungsaufnahme | 0,4W |
| Schaltleistung | min. 1000mW (10V / 10mA)kW |
| Verschmutzungsgrad | 2 |
| HxBxT mm | 90x18x65 |
| BEST. NR. | BZH11151 |
| Verpackungseinheit | 1Stk |
| Gehäuse | Selbstverlöschendes Thermoplast |
| Genauigkeit | Quarz: ≤±1 Sek./Tag |
| Schutzklasse | II |
| Schaltkontakte | 1 Schließer |
| Betriebsspannung AC | 230V |
| Schutzart | IP20 |
| Montage | 35mm Hutschiene |
| Min. Umgebungstemperatur | -10°C |
| Kürzester Schaltabstand | 15 Min. |
| Kontaktmaterial | AgSnO2 |
| BxHxT mm | 18x90x65 |
| Basisbezeichnung | Zeitschaltuhr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZH11151– | EAN: 9004840904239 | Hersteller-Art.-Nr.: 111120
Downloads
| Foto: Analoge Schaltuhr 1TE, ohne Gangreserve Foto: Analoge Schaltuhr 1TE, ohne Gangreserve Foto: Analoge Schaltuhr 1TE, ohne Gangreserve Foto: Analoge Schaltuhr 1TE, ohne Schaltuhr 1TE, ohne Gangreserve Foto: Analoge Schaltuhr 1TE, ohne Gangreserve Foto: Analoge Schaltuhr 1TE, ohne Gangreserve Foto: Analoge Schaltuhr 1TE, ohne Gangreserve |
| Maßbild: Analoge Schaltuhr 1TE, ohne Gangreserve |
| Schaltbild: Analoge Schaltuhr 1TE, ohne Gangreserve |
| Bedienungsanleitung: Analoge Schaltuhr 1TE, ohne Gangreserve |
Suchbegriffe
Uhr, Analog, Schaltuhr, analog
Häufig gestellte Fragen
Wie breit ist die analoge Schrack Schaltuhr für die Hutschiene?
Diese analoge Schaltuhr verfügt über eine schmale Bauform von genau 17,5 mm Breite. Damit benötigt sie lediglich 1 Teilungseinheit (1TE) auf der 35 mm Hutschiene im Sicherungskasten.
Besitzt die Schrack BZH11151 eine Gangreserve bei Stromausfall?
Nein, dieses Modell Schrack BZH11151 ist eine analoge Schaltuhr ohne Gangreserve. Sie ist für Anwendungen konzipiert, bei denen eine Pufferung der Zeit bei einem Netzausfall nicht zwingend erforderlich ist.
Welche Last kann ich mit der analogen Schaltuhr schalten?
Die Schaltuhr bietet eine Schaltleistung von 16A bei 250V für ohmsche Lasten. Bei induktiven Lasten mit einem cosΦ von 0,6 liegt die maximale Schaltleistung bei 2,5A.
Kann ich die analoge Schaltuhr manuell dauerhaft einschalten?
Ja, das Gerät verfügt über einen übergeordneten Handschalter. Damit können Sie zwischen den Modi Dauer-EIN, Dauer-AUS und Automatikbetrieb wählen, um den Schaltzustand unabhängig vom Tagesprogramm manuell zu steuern.
