Über dieses Produkt

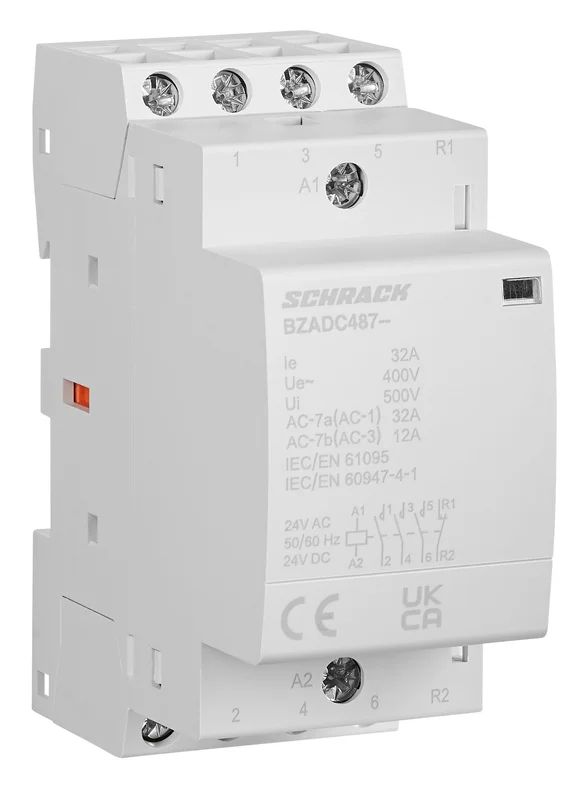

Das Schrack Installationsschütz 32A mit 3 Schließern und 1 Öffner bietet eine zuverlässige Steuerung bei einer Spulenspannung von 24V AC/DC. Mit einer Baugröße von 2TE ermöglicht das Gerät eine platzsparende Montage auf der Hutschiene in Verteilungen. Das Installationsschütz ist für einen Nennstrom von 32A bei AC-1 ausgelegt und erreicht eine Schutzart von IP20. Die Verlustleistung beträgt 2,40 W bei einem Nettogewicht von 0,24 kg. Es dient zur elektromechanischen Steuerung von elektrischen Verbrauchern in der Haustechnik und Industrie. Dieses Produkt ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung: 24V AC/DC – flexibler Einsatz durch universelle Ansteuerung.
- Baugröße: 2TE – kompaktes Design für effiziente Nutzung im Schaltschrank.
- Kontakte: 3 Schließer + 1 Öffner – ermöglicht vielseitige Schaltkonfigurationen.
- Nennstrom: 32A (AC-1) – ausgelegt für höhere Lastanforderungen.
- Schutzart: IP20 – geschützt gegen feste Fremdkörper.
Anwendungsbereiche
- Schaltung von Beleuchtungsanlagen in Wohn- und Gewerbegebäuden.
- Steuerung von elektrischen Heizsystemen und Wärmepumpen.
- Automatisierung von motorisierten Rollläden und Jalousien.
- Einbindung in komplexe Schaltkreise der Gebäudetechnik.
Technische Details
| EAN | 9004840479263 |
| Max. Umgebungstemperatur | 40°C |
| Min. Umgebungstemperatur | -5°C |
| BEST. NR. | BZADC487 |
| Verlustleistung | 2,40W |
| Nettogewicht | 0,24kg/Stk |
| Nennstrom AC-1/440V | 32A |
| Baugröße | 2TE |
| VE | 60Stk |
| LxBxH mm | 68x36x86 |
| Verpackungseinheit | 1Stk |
| Optionales Zubehör | BZADC476–; |
| Schutzart | IP20 |
| HLief-Artikel Nummer | 571658 |
| Hauptkontakte | 3 Schließer + 1 Öffner |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZADC487– | EAN: 9004840479263 | Hersteller-Art.-Nr.: 571658
Downloads
| Foto: Installationsschütz 32A, 3S 1Ö, 24V AC/DC 2TE Foto: Installationsschütz 32A, 3S 1Ö, 24V AC/DC 2TE Foto: Installationsschütz 32A, 3S 1Ö, 24V AC/DC 2TE Foto: Installationsschütz 32A, 3S 1Ö, 24V AC/DC 2TE Foto: Installationsschütz 32A, 3S 1Ö, 24V AC/DC 2TE Foto: Installationsschütz 32A, 3S 1Ö, 24V AC/DC 2TE |
| Maßbild BZADC487– |
| Zu beachten bei einer Umgebungstemperatur über 40°C |
| Montageanleitung: Installationsschütz 32A, 3S 1Ö, 24V AC/DC 2TE |
Suchbegriffe
Schütz, Schütze, installationschütz
Häufig gestellte Fragen
Was ist der Vorteil der 24V AC/DC Spulenspannung bei diesem Installationsschütz?
Die 24V AC/DC Spulenspannung ermöglicht den Betrieb sowohl mit Wechselspannung als auch mit Gleichspannung. Dies bietet dem Installateur eine höhere Flexibilität bei der Planung und Integration in unterschiedliche Steuerungsstromkreise.
Kann das Installationsschütz 32A auch für 3-phasige Verbraucher genutzt werden?
Ja, dank der 3 Schließer Kontakte ist das Schrack Installationsschütz für das Schalten von 3-phasigen Lasten geeignet. Mit dem zusätzlichen Öffner können zudem Rückmeldekreise oder logische Verknüpfungen realisiert werden.
Wie viel Platz benötigt das Schrack Installationsschütz im Schaltschrank?
Das Gerät hat eine Baugröße von 2TE (Teilungseinheiten). Auf der Hutschiene nimmt es somit eine Breite von 36 mm ein, was eine kompakte Installation in Standard-Verteilergehäusen erlaubt.
Ist das Installationsschütz 32A, 3S 1Ö für den Dauerbetrieb ausgelegt?
Ja, das Schütz ist für den zuverlässigen Dauerbetrieb in AC-1 Schaltanwendungen ausgelegt. Bei Umgebungstemperaturen über 40°C sind jedoch die entsprechenden Hinweise im technischen Datenblatt hinsichtlich der thermischen Belastung zu beachten.
