Über dieses Produkt

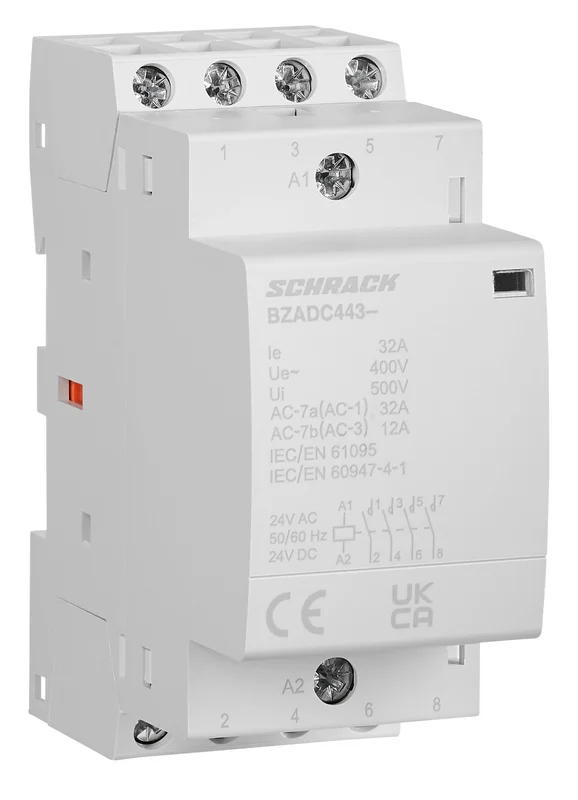

Das Schrack Installationsschütz 32A, 4S, 24V AC/DC 2TE ist ein leistungsstarkes Schaltgerät mit einer flexiblen AC/DC-Spulensteuerung für anspruchsvolle elektrotechnische Installationen. Das Gerät ist für einen Nennstrom von 32A bei AC-1 ausgelegt und benötigt durch die kompakte Baugröße von lediglich 2 Teilungseinheiten (2TE) nur minimalen Platz in der Verteilung. Mit vier Schließern als Hauptkontakten sorgt das Schütz für eine zuverlässige elektrische Trennung und Schaltung. Die Schutzart IP20 sowie der Betriebstemperaturbereich von -5°C bis 40°C ermöglichen den Einsatz in verschiedenen Gebäudeinstallationen. Das Installationsschütz ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4 Schließer: Ermöglicht das gleichzeitige Schalten von vier Stromkreisen.
- AC/DC-Spule: Bietet maximale Flexibilität bei der Ansteuerung mit 24V-Steuerspannung.
- Kompakte 2TE Bauweise: Platzsparende Montage auf der Hutschiene im Schaltschrank.
- 32A Nennstrom: Ausgelegt für hohe Lasten im Bereich AC-1.
- Geringe Verlustleistung: Mit 2,40W für einen energieeffizienten Dauerbetrieb optimiert.
Anwendungsbereiche
- Automatisierung von Beleuchtungsanlagen in Industrie- und Wohngebäuden.
- Steuerung von Heizsystemen und elektrischen Warmwasserbereitern.
- Schaltung von Motoren und Lasten in Verteilern.
- Integration in Gebäudeleittechnik zur Lasttrennung.
Technische Details
| EAN | 9004840479287 |
| Max. Umgebungstemperatur | 40°C |
| Min. Umgebungstemperatur | -5°C |
| Verlustleistung | 2,40W |
| Nettogewicht | 0,24kg/Stk |
| Nennstrom AC-1/440V | 32A |
| Baugröße | 2TE |
| VE | 60Stk |
| LxBxH mm | 68x36x86 |
| HLief-Artikel Nummer | 571651 |
| Verpackungseinheit | 1Stk |
| Optionales Zubehör | BZADC476–; |
| BEST. NR. | BZADC443 |
| Schutzart | IP20 |
| Hauptkontakte | 4 Schließer |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZADC443– | EAN: 9004840479287 | Hersteller-Art.-Nr.: 571651
Downloads
| Foto: Installationsschütz 32A, 4S, 24V AC/DC 2TE Foto: Installationsschütz 32A, 4S, 24V AC/DC 2TE Foto: Installationsschütz 32A, 4S, 24V AC/DC 2TE Foto: Installationsschütz 32A, 4S, 24V AC/DC 2TE Foto: Installationsschütz 32A, 4S, 24V AC/DC 2TE Foto: Installationsschütz 32A, 4S, 24V AC/DC 2TE |
| Maßbild BZADC443– |
| Zu beachten bei einer Umgebungstemperatur über 40°C |
| Montageanleitung: Installationsschütz 32A, 4S, 24V AC/DC 2TE |
Suchbegriffe
Schütz, Schütze, installationschütz
Häufig gestellte Fragen
Wofür wird ein Schütz mit 24V AC/DC Spule verwendet?
Ein Installationsschütz mit 24V AC/DC-Spule wird genutzt, um größere Lasten über eine Kleinspannung anzusteuern. Dies ist besonders in der Automatisierungstechnik oder bei Sicherheitssteuerungen wichtig, um den Stromkreis des Schützes galvanisch vom Laststromkreis zu trennen.
Wie viel Platz benötigt das Schrack Installationsschütz 32A in der Verteilung?
Das Installationsschütz von Schrack hat eine Baugröße von 2TE. Das bedeutet, es nimmt in einem standardisierten Verteilergehäuse exakt zwei Teilungseinheiten (36 mm Breite) ein.
Kann das 32A Schütz auch für AC-1 Lasten eingesetzt werden?
Ja, das Schrack Installationsschütz ist speziell für den Betrieb unter AC-1 Bedingungen ausgelegt. Mit einem Nennstrom von 32A bei 440V eignet es sich für ohmsche Lasten und leicht induktive Verbraucher in Gebäuden.
Was bedeutet die Bezeichnung 4S bei diesem Installationsschütz?
Die Bezeichnung 4S steht für vier Schließer. Das bedeutet, dass das Schütz über vier Kontakte verfügt, die im unbetätigten Zustand offen sind und beim Anlegen der Steuerspannung an die Spule geschlossen werden, um den Stromfluss zu ermöglichen.
