Über dieses Produkt

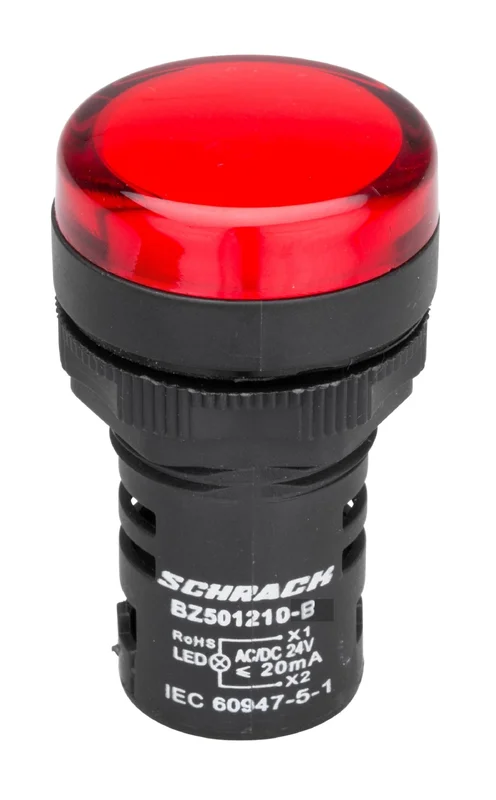

Der LED-Leuchtmelder Monoblock 24VAC/DC rot von Schrack dient zur zuverlässigen Signalisierung in Schaltschränken und Anlagen. Das kompakte Bauteil ist für eine Betriebsspannung von 24V AC/DC ausgelegt und weist eine Leuchtkraft von 60cd/m² bei einer Lebensdauer von 30.000 Betriebsstunden auf. Mit der Schutzart IP65 ist das Gerät wirksam gegen Staub und Strahlwasser geschützt, was einen Einsatz bei Umgebungstemperaturen von -5°C bis +70°C ermöglicht. Bei einer Bauform von 30×50 mm und einem Gewicht von 20 Gramm integriert sich der Melder platzsparend in industrielle Steuerungen. Sie erhalten den Schrack Leuchtmelder mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Betriebsspannung: 24V AC/DC — flexibel einsetzbar für Wechsel- und Gleichstromanwendungen.
- Schutzart IP65 — bietet sicheren Schutz gegen das Eindringen von Staub und Strahlwasser.
- Monoblock-Bauweise — kompakte LED-Einheit für schnelle und einfache Montage.
- Lange Lebensdauer — bis zu 30.000 Betriebsstunden sorgen für wartungsarme Betriebsprozesse.
- Kompakte Maße — mit 30×50 mm ideal für beengte Platzverhältnisse im Schaltschrankbau.
Anwendungsbereiche
- Statusanzeigen in industriellen Schaltanlagen und Steuerungen
- Visualisierung von Betriebszuständen in der Gebäudeautomatisierung
- Rückmeldung bei Befehlsgeräten in Maschinensteuerungen
- Signalisierung in wettergeschützten Außenbereichen bei Montage in Gehäusen
Technische Details
| EAN | 9004840569308 |
| ØxH mm | 30×50 |
| Min. Umgebungstemperatur | -5°C |
| Vorteilscode CH | 9308-0002-29 |
| VE | 10Stk |
| Optionales Zubehör | LP412402– |
| HLief-Artikel Nummer | BZ501210-B Schrack |
| Einsatzhöhe | <2000Stk> |
| Serie | BZ |
| Betriebsspannung AC | 24V |
| Leuchtkraft | 60cd/m² |
| Verlustleistung | 0,50W |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Beleuchtung | beleuchtbar |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| Schutzart | IP65 |
| Betriebstemperatur | -5°C bis +70°C |
| Norm | IEC EN 60947-5-1 |
| Lebensdauer | <30000> |
| Bauform | LED |
| Nettogewicht | 0,02kg/Stk |
| Betriebsspannung DC | 24V |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN60947-5-1 |
| BEST. NR. | BZ501210-B |
| Bemessungsbetriebsstrom | <0> |
| Luftfeuchtigkeit | 90% Luftfeuchtigkeit bei 20°C; 50% Luftfeuchtigkeit bei 40°C% |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZ501210-B | EAN: 9004840569308 | Hersteller-Art.-Nr.: BZ501210-B Schrack
Downloads
| Foto: LED-Leuchtmelder Monoblock 24VAC/DC rot |
| Maßbild: LED-Leuchtmelder Monoblock 24VAC/DC rot |
| Schaltbild: LED-Leuchtmelder Monoblock 24VAC/DC rot |
| CAD Zeichnung: LED-Leuchtmelder Monoblock 24VAC/DC rot |
| Katalogseite: LED-Leuchtmelder Monoblock 24VAC/DC rot |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Kompakt-Led, Leuchtdiode, LED, 24V-AC/DC, rot
Häufig gestellte Fragen
Ist der Schrack Leuchtmelder BZ501210-B für AC- und DC-Spannung geeignet?
Ja, dieser Monoblock-Leuchtmelder ist für den Betrieb an einer Betriebsspannung von 24V AC sowie 24V DC ausgelegt. Dies ermöglicht eine vielseitige Verwendung in unterschiedlichen Steuerungsumgebungen.
Welche Einbaumaße hat der Schrack LED-Leuchtmelder?
Der Leuchtmelder besitzt eine Bauform mit einem Durchmesser von 30 mm und einer Höhe von 50 mm. Durch diese kompakten Abmessungen lässt er sich platzsparend in Schalttafeln oder Steuergehäuse integrieren.
Kann der Leuchtmelder auch in feuchten Umgebungen eingesetzt werden?
Dank der Schutzart IP65 ist das Gerät staubdicht und gegen Strahlwasser geschützt. Es ist zudem für eine Umgebungsluftfeuchtigkeit von bis zu 90% bei 20°C spezifiziert, wodurch es in anspruchsvollen industriellen Bereichen zuverlässig funktioniert.
Wie wird der Schrack Monoblock Leuchtmelder befestigt?
Als Kompakt-Befehlsgerät ist der Leuchtmelder für die einfache Montage in Standard-Bohrungen konzipiert. Dank der Monoblock-Bauweise entfallen zusätzliche Bauteile für den Leuchtmitteleinbau, was die Installation in Schaltschränken beschleunigt.
