Über dieses Produkt

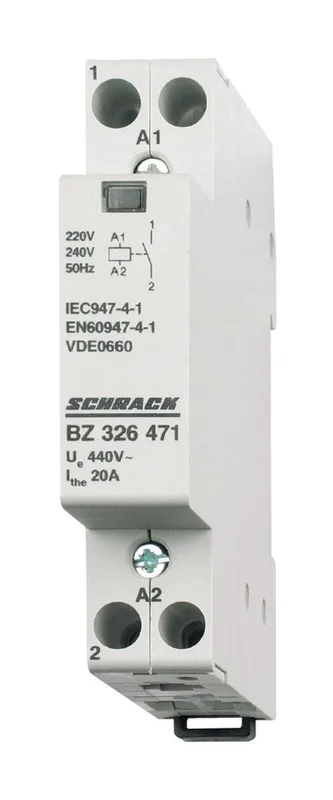

Das Installationsschütz 20A, 1S, 230VAC 1TE von Schrack ist ein kompakter Schalter für die präzise Steuerung elektrischer Verbraucher in Schaltanlagen. Das Gerät arbeitet mit einer Steuerspannung von 230V AC, verfügt über einen Schließer als Hauptkontakt und ist für einen Nennstrom von 20A ausgelegt. Mit einer Baubreite von nur 1TE (18 mm) passt es in jede standardmäßige Verteilung. Das Gehäuse erfüllt die Schutzart IP20 und ist für Umgebungstemperaturen zwischen -20°C und 60°C konzipiert. Dieses Installationsschütz dient als zuverlässige Komponente für Heizungsanlagen, Beleuchtungssteuerungen und industrielle Anwendungen. Ihre Bestellung ist innerhalb von 1 bis 3 Werktagen versandbereit. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße 1TE: Ermöglicht eine platzsparende Montage auf der Hutschiene in Schaltkästen.
- Nennstrom 20A: Ausreichend dimensioniert für Standardanwendungen in der Gebäudeinstallation.
- Steuerspannung 230V AC: Kompatibel mit gängigen Steuerspannungskreisen für einfache Integration.
- Schutzart IP20: Bietet grundlegenden Berührungsschutz in trockenen Innenräumen.
Anwendungsbereiche
- Steuerung von elektrischen Heizsystemen und Heizschütz-Anwendungen.
- Schaltung von Beleuchtungsanlagen in Wohn- und Zweckbauten.
- Automatisierung von Pumpensteuerungen oder Lüftungsmotoren.
Technische Details
| EAN | 9004840405668 |
| HxBxT mm | 85x18x65 |
| Min. Umgebungstemperatur | -20°C |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| VE | 120Stk |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Type Nr. | R20-10 |
| HLief-Artikel Nummer | R20-10 230 |
| Hersteller | Schrack |
| Betriebsspannung AC | 440V |
| Nennleistung AC-3/230V | 1,10kW |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nennstrom AC-1/440V | 20A |
| Schutzart | IP20 |
| Verlustleistung | 2,00W |
| BxHxT mm | 18x85x65 |
| Hauptkontakte | 1 Schließer |
| Type | Installationsschütz |
| Ausführung | Installationsschütz |
| BEST. NR. | BZ326471 |
| Nennstrom | 20A |
| Nettogewicht | 0,13kg/Stk |
| Baugröße | 1TE |
| Gerät | Installationsschütz |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZ326471– | EAN: 9004840405668 | Hersteller-Art.-Nr.: R20-10 230
Downloads
| CAD Zeichnung: Installationsschütz 20A, 1S, 230VAC 1TE |
| Blätterkatalog Energie- und Industrietechnik |
| Katalogseite: Installationsschütz 20A, 1S, 230VAC 1TE |
| Foto: Installationsschütz 20A, 1S, 230VAC 1TE |
| Datenblatt: Installationsschütz 20A, 1S, 230VAC 1TE |
| Montageanleitung: Installationsschütz 20A, 1S, 230VAC 1TE |
Suchbegriffe
Heizschütz, kleinschütz, Heizungsschütz, Schütz, Schütze, installationschütz
Häufig gestellte Fragen
Wie breit ist das Schrack Installationsschütz 20A?
Das Installationsschütz R20-10 verfügt über eine Baubreite von 1TE, was einer Breite von genau 18 mm entspricht. Damit nimmt das Gerät nur einen Teilungsplatz auf der Hutschiene in der Verteilung ein.
Kann das Schrack R20-10 als Heizschütz verwendet werden?
Ja, dieses Installationsschütz ist für den Einsatz als Heizschütz oder Heizungsschütz geeignet. Es schaltet sicher ohmsche Lasten in Heizungssystemen bis zu einem Nennstrom von 20A.
Wie hoch ist die Spulenspannung des Schütz BZ326471?
Dieses Modell arbeitet mit einer Steuerspannung (Spulenspannung) von 230V AC. Stellen Sie sicher, dass Ihr Steuerstromkreis für diese Spannung ausgelegt ist.
Welche Kontaktkonfiguration besitzt dieses Installationsschütz?
Das Schrack Installationsschütz 20A, 1S, 230VAC 1TE ist mit einem Schließer (1S) ausgestattet. Dies bedeutet, dass der Stromkreis im unbestromten Zustand offen ist und bei Anlegen der Spulenspannung geschlossen wird.
