Description
Über dieses Produkt

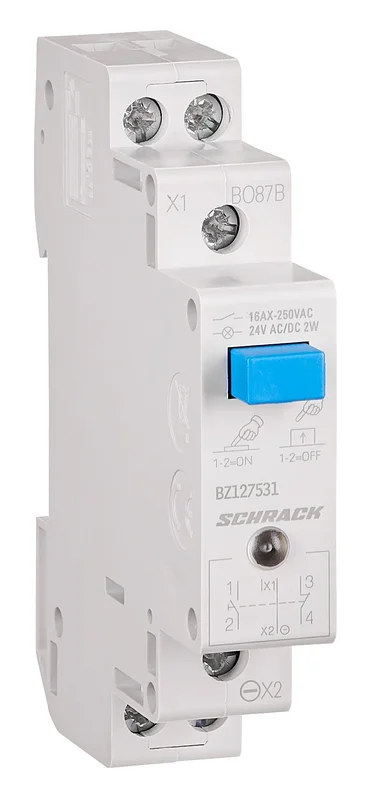

Der Reiheneinbau-Taster mit LED von Schrack ist ein robustes Befehlsgerät für die Montage auf der Hutschiene mit einer Nennspannung von 24V AC/DC. Das Gerät verfügt über eine Kontaktkonfiguration von einem Schließer und einem Öffner sowie eine Stromstärke von 16A bei kompakten Abmessungen von 73x18x90 mm. Die integrierte LED-Anzeige dient zur direkten Signalisierung des Schaltzustands, während der Druck-Knebel eine präzise Betätigung ermöglicht. Der Einsatzbereich umfasst Schaltschränke und Verteileranlagen in der Elektroinstallation. Sie erhalten diesen Reiheneinbau-Taster mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktbestückung: 1 Schließer + 1 Öffner für flexible Schaltungsoptionen
- LED-Beleuchtung: 24V AC/DC für klare optische Statusmeldung im Verteiler
- Bemessungsstrom: 16A für den Einsatz in standardisierten Stromkreisen
- Bauform: Reiheneinbaugehäuse mit 18 mm Breite zur platzsparenden Montage
Anwendungsbereiche
- Manuelle Steuerung von Stromstoßschaltern oder Relais in Verteilern
- Visuelle Signalisierung von Schaltzuständen in Steuerungsanlagen
- Einbindung in Befehls- und Meldeeinheiten der Industrie- und Gebäudetechnik
Technische Details
| EAN | 9004840406450 |
| VE | 12Stk |
| Stromstärke | 16A |
| Nettogewicht | 0,08kg/Stk |
| CAD-external terminals | 1 |
| Verlustleistung | 0,60W |
| Serie | BZ |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Verpackungseinheit | 1Stk |
| BEST. NR. | BZ127531 |
| HLief-Artikel Nummer | BZ127531- |
| LxBxH mm | 73x18x90 |
| Bauform | Reiheneinbau |
| Vorteilscode CH | 6450-0011-45 |
| Produktnorm | EN 60669-1:2018; EN 63000:2018 |
| Basisbezeichnung | Taster |
| Max. Umgebungstemperatur | 55°C |
| Bedienelement | Druck-Knebel |
| Kontakte | 1 Schließer; 1 Öffner |
| Min. Umgebungstemperatur | -25°C |
| Nennspannung | 24V-AC/DC |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZ127531– | EAN: 9004840406450 | Hersteller-Art.-Nr.: BZ127531-
Downloads
| Datenblatt: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A |
| CAD Zeichnung: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A Foto: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A Foto: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A Foto: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A Foto: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A Foto: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A |
| Maßbild: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A |
| Schaltbild: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A |
| Katalogseite: Reiheneinbau-Taster mit LED 24VAC/DC, 1S + 1Ö, 16A |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Ist der Schrack Reiheneinbau-Taster für 24V AC/DC ausgelegt?
Ja, der Taster ist für eine Nennspannung von 24V AC/DC zertifiziert und kann somit sowohl mit Wechsel- als auch mit Gleichspannung betrieben werden.
Welche Kontakte bietet der Schrack BZ127531 Taster?
Das Gerät ist mit einem Schließer (S) und einem Öffner (Ö) ausgestattet, was eine flexible Konfiguration in der elektrischen Steuerung ermöglicht.
Wie breit ist der Reiheneinbau-Taster im Schaltschrank?
Der Taster verfügt über eine Baubreite von 18 mm, was exakt einer Teilungseinheit (TE) entspricht und somit wenig Platz auf der Hutschiene einnimmt.
Kann dieser Taster als Leuchtmelder verwendet werden?
Ja, durch die integrierte LED-Funktion dient der Taster nicht nur zur manuellen Betätigung, sondern fungiert gleichzeitig als Leuchtmelder zur Signalisation.
