Über dieses Produkt

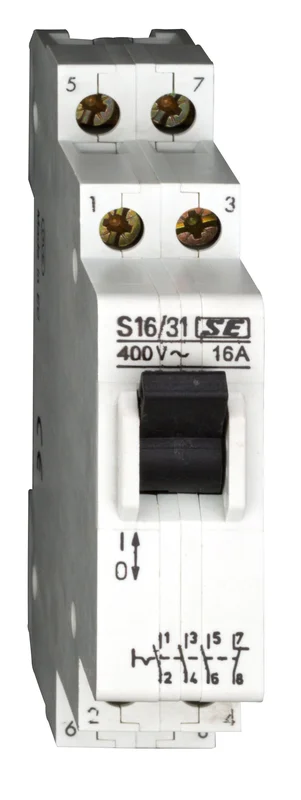

Der Reiheneinbau-Steuerschalter von Schrack mit 3 Schließern und 1 Öffner ermöglicht die zuverlässige Steuerung elektrischer Verbraucher in Verteilungen. Das Gerät ist für eine Stromstärke von 16A ausgelegt und verfügt über einen benutzerfreundlichen Kipp-Knebel zur manuellen Betätigung. Mit einer Baubreite von lediglich 18 mm lässt sich der Steuerschalter platzsparend in Reiheneinbau-Systemen integrieren. Der Betrieb ist in einem Umgebungstemperaturbereich von -40°C bis +75°C möglich. Einsatz findet dieser Schalter primär zur Steuerung von Befehls- und Meldegeräten in Schaltanlagen oder Unterverteilungen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktkonfiguration: 3 Schließer, 1 Öffner für flexible Schaltmöglichkeiten.
- Bemessungsstrom: 16A zur Abdeckung gängiger Steuerstromkreise.
- Bauform: Reiheneinbau (1 TE) für eine einfache Montage auf der Hutschiene.
- Temperaturbereich: -40°C bis 75°C für industrielle Umgebungen.
- Verlustleistung: 2,53W für eine effiziente Energiebilanz.
Anwendungsbereiche
- Manuelle Ansteuerung von Leuchtmeldern und Kontrollleuchten in Verteilern.
- Schaltvorgänge für Befehlsgeräte in der Gebäudeautomation.
- Integration in Signalstromkreise zur Statusüberwachung.
Technische Details
| EAN | 9004840076509 |
| Basisbezeichnung | Ausschalter |
| HLief-Artikel Nummer | 850002812 |
| CAD-Symbol | K |
| Stromstärke | 16A |
| Kontakte | 3 Schließer; 1 Öffner |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Serie | BZ |
| Max. Umgebungstemperatur | 75°C |
| Hersteller | Schrack |
| BEST. NR. | BZ106731 |
| Vorteilscode CH | 6509-0009-89 |
| Verpackungseinheit | 1Stk |
| Bedienelement | Kipp-Knebel |
| Verlustleistung | 2,53W |
| LxBxH mm | 18x80x66 |
| Bauform | Reiheneinbau |
| Produktnorm | EN 60669-1:2018; EN 63000:2018 |
| Nettogewicht | 0,07kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BZ106731– | EAN: 9004840076509 | Hersteller-Art.-Nr.: 850002812
Downloads
| CAD Zeichnung: Reiheneinbau-Steuerschalter, 3 Schließer, 1 Öffner, 16A |
| Foto: Reiheneinbau-Steuerschalter, 3 Schließer, 1 Öffner, 16A |
| Maßbild: Reiheneinbau-Steuerschalter, 3 Schließer, 1 Öffner, 16A |
| Schaltbild: Reiheneinbau-Steuerschalter, 3 Schließer, 1 Öffner, 16A |
| Katalogseite: Reiheneinbau-Steuerschalter, 3 Schließer, 1 Öffner, 16A |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Wie viele Module Platz benötigt der Schrack Reiheneinbau-Steuerschalter im Verteiler?
Der Reiheneinbau-Steuerschalter besitzt eine Baubreite von 18 mm. Dies entspricht genau einer Teilungseinheit (1 TE), wodurch er platzsparend in standardmäßige Reiheneinbau-Verteilergehäuse integriert werden kann.
Kann der Steuerschalter BZ106731 auch für Leuchtmelder-Kreise verwendet werden?
Ja, dieser Schalter ist für den Einsatz als Befehls- und Meldegerät konzipiert. Aufgrund der Kontaktkonfiguration mit 3 Schließern und 1 Öffner eignet er sich zur manuellen Steuerung von Leuchtmeldern, Kontrollleuchten oder sonstigen Signalgeräten.
Welche Umgebungstemperaturen hält der Steuerschalter im Schaltschrank aus?
Der Schrack Steuerschalter ist sehr robust konstruiert und für einen Betriebstemperaturbereich von -40°C bis +75°C ausgelegt. Er ist somit auch für anspruchsvollere Umgebungsbedingungen in industriellen oder gewerblichen Schaltschränken geeignet.
Wie erfolgt die Betätigung des Schrack 16A Steuerschalters?
Das Gerät wird manuell über einen Kipp-Knebel bedient. Dieser ist direkt an der Frontseite des Reiheneinbau-Geräts angebracht und ermöglicht ein schnelles und sicheres Schalten der Kontakte innerhalb der Verteilung.
