Über dieses Produkt

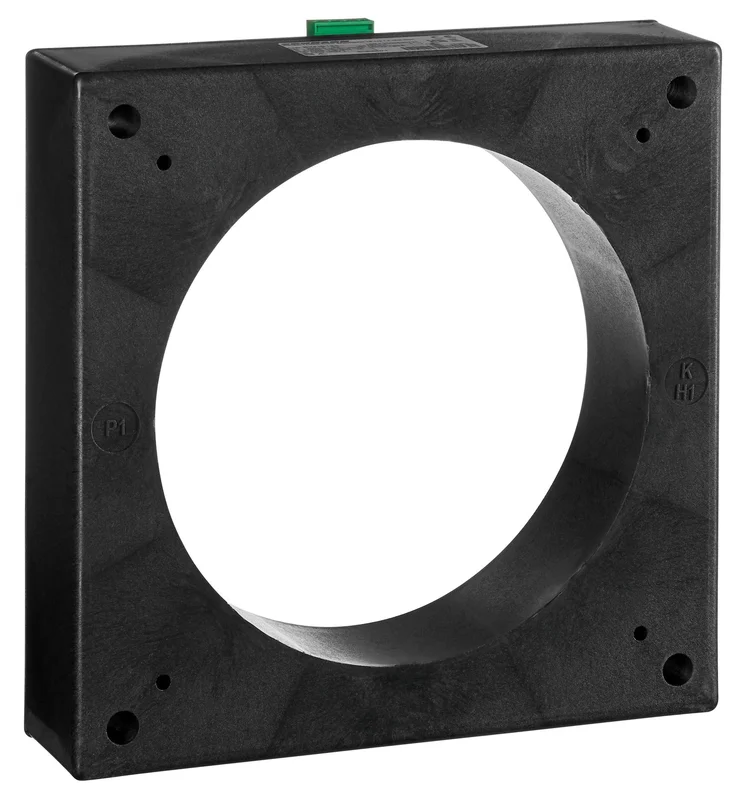

Der Wandler/Sensor für FI-Relais Typ B von Schrack bietet einen Differenzstrombereich von 0,3 bis 15A und einen Durchmesser von 160mm für präzise Messungen. Mit einer Schutzart von IP20 und einem Nettogewicht von 1,45 kg ist der Sensor aus selbstlöschendem Kunststoff gefertigt. Das System arbeitet mit einer Bandbreite von DC bis 10kHz und ist für die Schirmung in Umgebungen mit hoher elektromagnetischer Interferenz ausgelegt. Dieser Summenstromwandler kommt ausschließlich in Verbindung mit den entsprechenden BXFIB FI-Relais zum Einsatz. Der Artikel ist innerhalb von 1 bis 3 Werktagen verfügbar und direkt bei TELA bestellbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Durchmesser 160mm: Ermöglicht die Durchführung groß dimensionierter Leitungen.
- Differenzstrombereich 0,3-15A: Bietet hohe Flexibilität bei der Überwachung von Erdschlüssen.
- Schutzart IP20: Schutz gegen feste Fremdkörper für den Einbau in Schaltanlagen.
- Material UL 94-V0: Besteht aus selbstlöschendem thermoplastischem Kunststoff für erhöhte Anlagensicherheit.
- Bandbreite DC – 10kHz: Präzise Erfassung von DC- und AC-Fehlerströmen.
Anwendungsbereiche
- Überwachung von Erdschlussströmen in industriellen Verteilungen.
- Einsatz in Verbindung mit BXFIB-Relais für Fehlerstromschutz Typ B.
- Detektion von DC-Fehlerströmen in elektrischen Anlagen.
- Schutz von Anlagenkomponenten in Kombination mit Summenstromwandlern.
Technische Details
| EAN | 9004840980530 |
| BEST. NR. | BXFIB123 |
| Verlustleistung | 0,40W |
| Technische Daten | Differenzstrom Bereich: 0,3-3A; Messung des vollen Bereichs: I∆ 10mA/15Aac – +/-21Adc; Bandbreite: DC – 10kHz (-3dB); Sensor-Entmagnetisierung: 500ms Spannungs Pulse; DC-Offset nach Entmagnetisierung: <+/-5mAdc; DC-Offset bei Temperaturänderungen: <+/-500µAdc/°C, ( <+/-30mAdc@85°C) [-15°C…+25°C…+85°C]; Differenzstrom Bereich mit mittigen Kabeln: <30µA> |
| Max. Umgebungstemperatur | 50°C |
| Temperaturbereich – Transport/Lagerung | -20 bis +70°C |
| Nettogewicht | 1,45kg/Stk |
| Durchmesser | 160mm |
| Temperaturbereich – Betrieb | 0 bis +50°C |
| Optionales Zubehör | BXFIB150– |
| Verpackungseinheit | 1Stk |
| Norm | EN 60947-2; EN 61010 |
| Klemmenart | Schraubklemme |
| Notwendiges Zubehör | BXFIB100– |
| Schutzart | IP20 |
| HLief-Artikel Nummer | TDB160003 |
| Material | selbstlöschender thermoplaster Kunststoff (UL 94-V0) |
| Min. Umgebungstemperatur | -10°C |
| LxBxH mm | 50x210x210 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BXFIB123– | EAN: 9004840980530 | Hersteller-Art.-Nr.: TDB160003
Downloads
| Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-15A, D=160mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-15A, D=160mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-15A, D=160mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-15A, D=160mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-15A, D=160mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-15A, D=160mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-15A, D=160mm |
| Maßbild: Wandler/Sensor für FI-Relais Typ B, 0,3-15A, D=160mm Maßbild: Wandler/Sensor für FI-Relais Typ B, 0,3-15A, D=160mm |
Suchbegriffe
leistungschalter, FI, Auslöserelais
Häufig gestellte Fragen
Wofür wird der Schrack Summenstromwandler BXFIB123 benötigt?
Dieser Sensor dient als Wandler für FI-Relais vom Typ B zur Erfassung von Differenzströmen. Er muss zwingend in Kombination mit einem BXFIB FI-Relais verwendet werden, um eine ordnungsgemäße Fehlerstromüberwachung zu gewährleisten.
Kann der Wandler BXFIB123 eigenständig als FI-Schalter betrieben werden?
Nein, der Sensor BXFIB123 ist ein reiner Summenstromwandler. Er kann nur als Sensor in Verbindung mit dem zugehörigen Auswertegerät (BXFIB FI-Relais) eingesetzt werden.
Welches Zubehör ist für den Sensor BXFIB123 erforderlich?
Für die Installation ist das notwendige Zubehör BXFIB100– erforderlich. Zudem ist optional das Befestigungskit BXFIB150– für die Montage erhältlich.
Welchen Durchmesser haben die durchzuführenden Leitungen maximal?
Der Innendurchmesser des Summenstromwandlers beträgt 160mm. Dies ermöglicht die Durchführung von Leitungen oder Kabelbündeln, die diesen Innendurchmesser nicht überschreiten dürfen.
