Über dieses Produkt

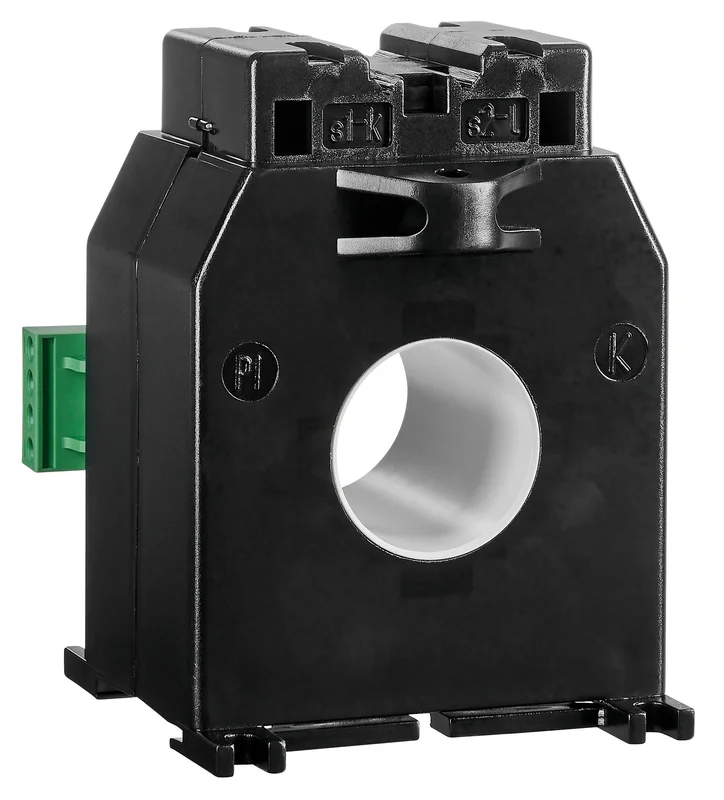

Der Schrack Wandler/Sensor für FI-Relais Typ B mit einem Messbereich von 0,3-3A und einem Durchmesser von 28mm ist ein spezialisierter Summenstromwandler für die präzise Differenzstrommessung. Die Komponente verfügt über eine Schutzart IP20, besteht aus selbstlöschendem thermoplastischem Kunststoff und wird über Schraubklemmen montiert. Mit einem Gewicht von 0,32 kg und Abmessungen von 68x70x96 mm ist das Gerät für eine Betriebsumgebung von 0 bis 50°C ausgelegt. Dieses Produkt ist ausschließlich in Verbindung mit dem BXFIB FI-Relais zu verwenden, um eine zuverlässige Überwachung von Erdschlussströmen zu gewährleisten. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt über unseren Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Durchmesser 28mm: Kompakte Bauform für eine einfache Integration in bestehende Schaltanlagen.
- Differenzstrom Bereich 0,3-3A: Ermöglicht eine präzise Überwachung in anspruchsvollen Lasttrennschalter-Anwendungen.
- Schutzart IP20: Solider Schutz gegen feste Fremdkörper in Innenräumen.
- Schirmung für hohe EMI: Gewährleistet störungsfreie Messwerte auch in elektromagnetisch belasteten Umgebungen.
- Material UL 94-V0: Sicherheit durch den Einsatz von selbstlöschendem thermoplastischem Kunststoff.
Anwendungsbereiche
- Erweiterung von BXFIB-Systemen zur präzisen Fehlerstromüberwachung.
- Einsatz in Schaltschränken zur Absicherung durch Erdschluss Relais.
- Integration in industrielle Leistungs- und Lasttrennschalter-Infrastrukturen.
- Messung von Differenzströmen bei komplexen elektrischen Lasten in der Gebäude- und Anlagentechnik.
Technische Details
| EAN | 9004840980479 |
| Verlustleistung | 0,40W |
| Max. Umgebungstemperatur | 50°C |
| Temperaturbereich – Transport/Lagerung | -20 bis +70°C |
| Durchmesser | 28mm |
| HLief-Artikel Nummer | TDB028003 |
| Temperaturbereich – Betrieb | 0 bis +50°C |
| Verpackungseinheit | 1Stk |
| Norm | EN 60947-2; EN 61010 |
| Klemmenart | Schraubklemme |
| Technische Daten | Differenzstrom Bereich: 0,3-3A; Messung des vollen Bereichs: I∆ 10mA/15Aac – +/-21Adc; Bandbreite: DC – 10kHz (-3dB); Sensor-Entmagnetisierung: 500ms Spannungs Pulse; DC-Offset nach Entmagnetisierung: <+/-5mAdc; DC-Offset bei Temperaturänderungen: <+/-500µAdc/°C, ( <+/-30mAdc@85°C) [-15°C…+25°C…+85°C]; Differenzstrom Bereich mit mittigen Kabeln: <30µA> |
| Nettogewicht | 0,32kg/Stk |
| Notwendiges Zubehör | BXFIB100– |
| Schutzart | IP20 |
| Material | selbstlöschender thermoplaster Kunststoff (UL 94-V0) |
| BEST. NR. | BXFIB120 |
| Min. Umgebungstemperatur | -10°C |
| LxBxH mm | 68x70x96 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BXFIB120– | EAN: 9004840980479 | Hersteller-Art.-Nr.: TDB028003
Downloads
| Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-3A, D=28mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-3A, D=28mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-3A, D=28mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-3A, D=28mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-3A, D=28mm Foto: Wandler/Sensor für FI-Relais Typ B, 0,3-3A, D=28mm |
| Maßbild: Wandler/Sensor für FI-Relais Typ B, 0,3-3A, D=28mm Maßbild: Wandler/Sensor für FI-Relais Typ B, 0,3-3A, D=28mm |
| Schaltbild: Wandler/Sensor für FI-Relais Typ B, 0,3-3A, D=28mm |
Suchbegriffe
leistungschalter, FI, Auslöserelais
Häufig gestellte Fragen
Kann der Schrack BXFIB120 Wandler eigenständig betrieben werden?
Nein, der Wandler/Sensor für FI-Relais ist kein eigenständiges Gerät. Er muss zwingend in Verbindung mit einem kompatiblen BXFIB FI-Relais (Zubehör BXFIB100–) betrieben werden, um korrekt als Summenstromwandler zu funktionieren.
Welchen Durchmesser hat der Schrack Summenstromwandler TDB028003?
Dieser Stromsensor für FI-Relais Typ B besitzt einen Innendurchmesser von 28mm. Dies ist bei der Auswahl der durchzuführenden Leiter und der Kabelkonfektionierung entsprechend zu berücksichtigen.
Wofür wird die Schirmung des Sensors verwendet?
Die Schirmung dient der Störfestigkeit in Umgebungen mit hoher elektromagnetischer Interferenz (EMI). Bei einer maximalen Leitungslänge von 10 Metern zwischen Sensor und Auswerteeinheit muss eine Schirmung verwendet werden, um präzise Messwerte zu garantieren.
Ist der Wandler BXFIB120 für Gleichstromfehlerströme geeignet?
Ja, als Summenstromwandler für FI-Relais des Typs B ist dieser Sensor für die Erfassung von Wechsel- und Gleichfehlerströmen ausgelegt. Die Bandbreite reicht dabei von DC bis 10kHz, was eine zuverlässige Überwachung nach aktuellen Standards ermöglicht.
