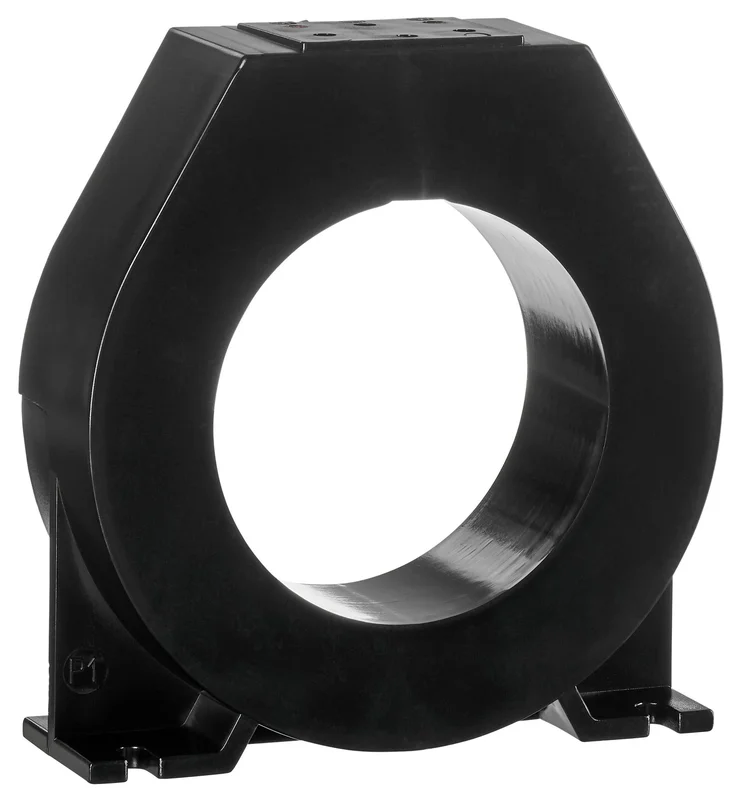

BXFIB112– Wandler/Sensor für FI-Relais Typ B, 30-300mA, D=90mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

Der Schrack Wandler/Sensor für FI-Relais Typ B mit einem Durchmesser von 90 mm ist ein präziser Summenstromwandler für die professionelle Elektroinstallation. Die Differenzstromerfassung erfolgt in einem Bereich von 30 bis 300 mA bei einer Bandbreite von DC bis 10 kHz. Das Gehäuse besteht aus selbstlöschendem thermoplastischem Kunststoff gemäß Schutzart IP20 und weist ein Gewicht von 1,18 kg auf. Dieser Sensor ist ausschließlich für den Betrieb in Verbindung mit dem Schrack BXFIB FI-Relais konzipiert. Der Artikel ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Differenzstrombereich: 30-300 mA für eine exakte Messung von AC- und DC-Fehlerströmen.
• Durchmesser 90 mm: Ausreichend Platz für die Durchführung der entsprechenden Leiterquerschnitte.
• Schutzart IP20: Robuste Ausführung aus selbstlöschendem Kunststoff für den Schaltschrankeinbau.
• EMI-Schirmung: Vorbereitet für den Einsatz in Umgebungen mit hoher elektromagnetischer Beeinflussung.
• Schraubklemme: Einfacher Anschluss mittels 4×1 mm² Sensorkabel bei einer maximalen Länge von 10 m.

Anwendungsbereiche

• Erdschlussüberwachung in industriellen Verteilern in Kombination mit BXFIB-Relais.
• Überwachung von Gleichstromanteilen in komplexen elektrischen Anlagen.
• Integration in Stromversorgungssysteme, die eine Differenzstrommessung Typ B erfordern.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BXFIB112– | EAN: 9004840980523 | Hersteller-Art.-Nr.: TDB0903CM

Downloads

Suchbegriffe

leistungschalter, FI, Auslöserelais

Häufig gestellte Fragen

Kann der Summenstromwandler eigenständig betrieben werden?

Nein, der Wandler/Sensor BXFIB112 ist zwingend auf die Verwendung mit dem zugehörigen Schrack BXFIB FI-Relais angewiesen. Das Relais wertet die vom Sensor gelieferten Messdaten aus, um im Fehlerfall den entsprechenden Schaltkreis zu trennen.

Welcher Leitungsquerschnitt ist für die Sensorverbindung zulässig?

Die Anbindung des Sensors erfolgt über ein 4×1 mm² Sensorkabel. Dabei ist zu beachten, dass die maximale Leitungslänge zwischen Sensor und Auswerteeinheit 10 Meter nicht überschreiten darf, um die Genauigkeit zu gewährleisten.

Ist der Schrack Sensor für Gleichstrommessungen geeignet?

Ja, der Wandler ist als Typ B Sensor speziell für die Erfassung von Fehlerströmen mit AC- und DC-Anteilen ausgelegt. Er deckt einen Frequenzbereich von DC bis 10 kHz ab und bietet somit umfassenden Schutz für moderne Anlagen.

Wie erfolgt die Installation des 90mm Wandlers?

Der Wandler wird als Summenstromwandler um die Leiter gelegt, deren Stromfluss überwacht werden soll. Durch den Innendurchmesser von 90 mm bietet er ausreichend Platz für die Durchführung der Kabel, wobei auf eine mittige Ausrichtung für optimale Messergebnisse geachtet werden sollte.
