Description
Über dieses Produkt

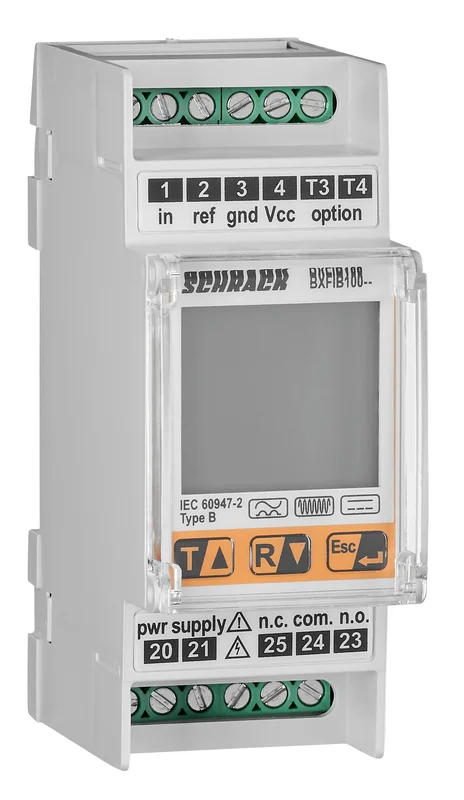

Das Schrack FI-Relais Typ B mit einem Bemessungsfehlerstrom von 30mA bis 30A ist für die präzise Erdschlussüberwachung in Verbindung mit einem passenden BXFIB Wandler konzipiert. Das Messverfahren erfolgt mittels TRMS und einer Bandbreite von 2,5Hz bis 10kHz bei einer Versorgungsspannung von 230VAC. Das Gerät verfügt über ein LCD-Display mit Hintergrundbeleuchtung und ist in einem Gehäuse der Schutzart IP20 untergebracht. Die Montage erfolgt durch einfaches Schnappen auf einer 35 mm DIN-Hutschiene. Dieses Erdschluss Relais dient zur zuverlässigen Fehlerstromüberwachung in anspruchsvollen elektrischen Anlagen. Ihr Schrack FI-Relais Typ B ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messverfahren: Typ B – TRMS für exakte Erfassung von DC-Fehlerströmen
- Bemessungsfehlerstrom: 30mA bis 30A einstellbar für flexible Anwendungsbereiche
- Montage: Einfache Hutschienen-Installation auf 35 mm DIN-Tragschienen
- Display: Integrierte 3-stellige LCD-Anzeige mit 500ms Aktualisierungsrate zur Echtzeit-Kontrolle
- Material: Gefertigt aus selbstlöschendem thermoplastischem Kunststoff gemäß UL 94-V0
Anwendungsbereiche
- Erdschlussüberwachung in industriellen Verteilungsanlagen
- Schutz und Überwachung bei Anlagen mit Frequenzumrichtern
- Einsatz in Stromkreisen mit hohen Anforderungen an die Fehlerstromdetektion
Technische Details
| EAN | 9004840980462 |
| Display | LCD mit färbiger Hintergrundbeleuchtung; 500ms Aktualisierungsrate |
| Nettogewicht | 0,20kg/Stk |
| LxBxH mm | 66x36x90 |
| HLief-Artikel Nummer | X35DB34DCT102 |
| Messungen | Bandbreite 2,5Hz – 10kHz; Direct Current – DC |
| Messverfahren | Typ B – TRMS |
| Versorgung | 230VAC |
| Technische Daten | Oberwellen Filter bei 3.Oberwelle – 80% Dämpfung @ 150Hz; Oberwellen Filter laut IEC 62423,VDE 0664-T-100; Oberwellen Filter für Feuerschutz 300mA; Bemessungsfehlerstrom I∆n: 30mA-30A; Nichtauslösefehlerstroms I∆no: ≤80-98%; Invertierte Zeit-Strom Charakteristik: Unverzögert: I∆n = 30mA (IEC60947-2 Tab.B.1); Invertierte Zeit-Strom Charakteristik: Selektiv 60ms: I∆n < 30mA (IEC60947-2 Tab.B.2); Invertierte Zeit-Strom Charakteristik: Verzögert 20ms - 30s: I∆n < 30mA; Konstante Zeit-Strom Charakteristik: unverzögert 20ms: I∆n = 30mA; Konstante Zeit-Strom Charakteristik: verzögert 20ms-30s: I∆n> 30mA; Ruhestromeinstellung I∆NDC (DC-Komponente): 5-100% I∆NDC (min.6Adc); Automatische Auslösewiederholung: 0-10x; Auslösekontakt: Trip contact SPDT, 5A 250Vac; Nennlast bei 250VAC, AC1: 6A; Nennlast bei 250VAC, AC15: 3A; Nennlast bei 24VDC, DC1: 6A; Nennlast bei 24VDC, DC13: 2A |
| Sicherheit | Isulation und Sicherheit laut ICE 61010-1, IEC60947-1; Standard (ND) or Positiv (NE) |
| Bargraph | 0-100% IΔn |
| Kommastellen Position | Automatisch; 10 Stufen |
| Genauigkeit | Grundgenauigkeit +/-0,5% |
| BEST. NR. | BXFIB100 |
| Max. Umgebungstemperatur | 50°C |
| Optionales Zubehör | BXFIB110–; BXFIB111–; BXFIB112–; BXFIB120–; BXFIB121–; BXFIB122–; BXFIB123–; BXFIB124– |
| Temperaturbereich – Betrieb | 0 bis +50°C |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm |
| Verpackungseinheit | 1Stk |
| Schutzart | IP20 (Gehäuse), IP20 (Anschlüsse) |
| Anzeige in Display | 3 Ziffern |
| Temperaturbereich – Transport/Lagerung | -30 bis +70°C |
| Material | selbstlöschender thermoplaster Kunststoff (UL 94-V0) |
| Verlustleistung | 1,00W |
| Min. Umgebungstemperatur | -10°C |
| Norm | EN 60947-2; EN 62423 |
| Klemmenart | Schraubklemme max 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BXFIB100– | EAN: 9004840980462 | Hersteller-Art.-Nr.: X35DB34DCT102
Downloads
| Foto: FI-Relais Typ B, von 30mA – 30A Foto: FI-Relais Typ B, von 30mA – 30A Foto: FI-Relais Typ B, von 30mA – 30A Foto: FI-Relais Typ B, von 30mA – 30A Foto: FI-Relais Typ B, von 30mA – 30A Foto: FI-Relais Typ B, von 30mA – 30A |
| Maßbild: FI-Relais Typ B, von 30mA – 30A Maßbild: FI-Relais Typ B, von 30mA – 30A |
| Bedienungsanleitung: FI-Relais Typ B, von 30mA – 30A Anwendungen, Verdrahtungsbeispiele und Tipps |
Suchbegriffe
leistungschalter, FI, Auslöserelais
Häufig gestellte Fragen
Ist der Betrieb des Schrack FI-Relais Typ B ohne externen Wandler möglich?
Nein, das Schrack FI-Relais vom Typ B (BXFIB100–) darf ausschließlich in Verbindung mit einem entsprechenden BXFIB Wandler verwendet werden. Der Wandler erfasst den Summenstrom, den das Relais anschließend auswertet.
Welche Umgebungstemperaturen sind für das Schrack Erdschlussrelais zulässig?
Das Relais ist für einen Betriebstemperaturbereich von 0°C bis +50°C ausgelegt. Während des Transports oder der Lagerung darf die Umgebungstemperatur zwischen -30°C und +70°C liegen.
Wie wird das Schrack Auslöserelais BXFIB100– montiert?
Das Gerät ist für eine schnelle und unkomplizierte Montage auf einer 35 mm DIN-Hutschiene konzipiert. Es ist lediglich auf die Schiene aufzuschnappen.
Kann das Schrack FI-Relais auch für DC-Fehlerströme eingesetzt werden?
Ja, als Typ B Relais mit TRMS-Messverfahren ist es explizit für die Messung von Gleichstromkomponenten (DC) ausgelegt. Es ermöglicht eine Ruhestromeinstellung der DC-Komponente von 5 bis 100%.
