Description
Über dieses Produkt

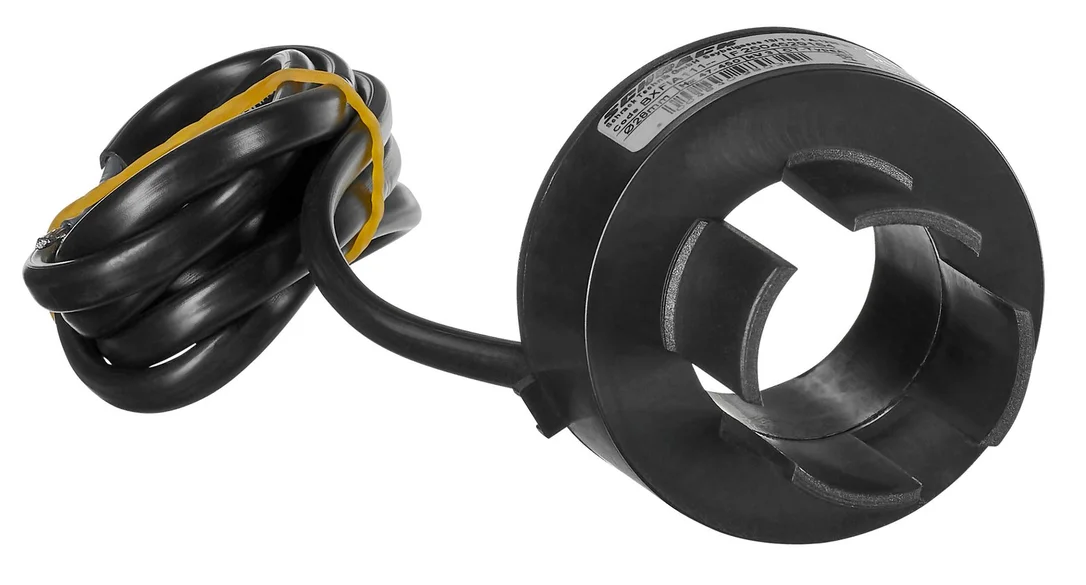

Der Wandler für FI-Relais Typ A von Schrack ist ein kompakter Summenstromwandler mit einem Innendurchmesser von 28 mm für präzise Messaufgaben. Das Gerät ist für Primärströme bis maximal 125 A ausgelegt und entspricht der Schutzart IP20. Gefertigt aus selbstlöschendem thermoplastischem Kunststoff, arbeitet der Wandler sicher in einem Temperaturbereich von 0 bis +50 °C. Dieser Summenstromwandler dient als essenzielle Komponente in Verbindung mit BXFIA FI-Relais in der Elektroinstallation. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Durchmesser 28 mm: Ermöglicht die einfache Durchführung von Leitern in engen Schaltanlagen.
- Primärstrom bis 125 A: Deckt gängige Lastbereiche in der industriellen Haustechnik ab.
- Schutzart IP20: Bietet Berührungsschutz in trockenen Innenräumen.
- Gehäusematerial UL 94-V0: Hohe Sicherheit durch Verwendung von selbstlöschendem Kunststoff.
- Kompakte Maße 63x56x83 mm: Platzsparende Montage auf engem Raum.
Anwendungsbereiche
- Erfassung von Differenzströmen in Kombination mit BXFIA FI-Relais.
- Nachrüstung von Erdschlussüberwachung in bestehenden Verteilerschränken.
- Überwachung von Laststromkreisen bis 125 A in der Industrieautomation.
- Einbau in Leistungs- und Lasttrennschalter-Systeme zur präzisen Fehlerstromanalyse.
Technische Details
| EAN | 9004840980349 |
| Verlustleistung | 0,05W |
| Max. Umgebungstemperatur | 50°C |
| Norm | EN 60947-2 |
| Temperaturbereich – Transport/Lagerung | -20 bis +70°C |
| Durchmesser | 28mm |
| Optionales Zubehör | BXFIA101– |
| Technische Daten | Differenzstrom minimum: 0,03A (Wert gilt nur,wenn die Kabel genau in der Mitte des Transformators positioniert sind); Nennfrequenz: 47 – 450Hz; Betriebsfrequenz: 25Hz – 10kHz, 1 min; Isolationsprüfspannung: 2 kV R.M.S 50 Hz/1min; Installations Kategorie: CAT III 600V verstärkt; Kurzzeit Überstrom: 6x In (2sek.) |
| Temperaturbereich – Betrieb | 0 bis +50°C |
| Verpackungseinheit | 1Stk |
| Klemmenart | Schraubklemme |
| Notwendiges Zubehör | BXFIA100– |
| Schutzart | IP20 |
| Material | selbstlöschender thermoplaster Kunststoff (UL 94-V0) |
| Min. Umgebungstemperatur | -10°C |
| Primärströme (A) | max. 125 |
| BEST. NR. | BXFIA111 |
| LxBxH mm | 63x56x83 |
| HLief-Artikel Nummer | TDC022 |
| Nettogewicht | 0,17kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BXFIA111– | EAN: 9004840980349 | Hersteller-Art.-Nr.: TDC022
Downloads
| Foto: Wandler für FI-Relais Typ A, D=28mm Foto: Wandler für FI-Relais Typ A, D=28mm Foto: Wandler für FI-Relais Typ A, D=28mm Foto: Wandler für FI-Relais Typ A, D=28mm Foto: Wandler für FI-Relais Typ A, D=28mm |
| Maßbild: Wandler für FI-Relais Typ A, D=28mm Maßbild: Wandler für FI-Relais Typ A, D=28mm |
Suchbegriffe
leistungschalter, FI, Auslöserelais
Häufig gestellte Fragen
Kann der Schrack Wandler BXFIA111 auch mit anderen Relais als der BXFIA-Serie verwendet werden?
Nein, dieser Summenstromwandler ist technisch exklusiv auf die Verwendung mit den Schrack BXFIA FI-Relais abgestimmt. Eine Kombination mit anderen Relaismodellen ist nicht vorgesehen und kann die korrekte Fehlerstrommessung beeinträchtigen.
Welche Auswirkung hat die Kabelposition im Wandler auf die Messgenauigkeit?
Um den minimalen Differenzstrom von 0,03 A zuverlässig zu erfassen, müssen die Leiter exakt mittig durch die 28 mm Öffnung des Wandlers geführt werden. Eine abweichende Positionierung kann die Messgenauigkeit des Summenstromwandlers negativ beeinflussen.
Ist für den Betrieb des Wandlers BXFIA111 zusätzliches Zubehör erforderlich?
Ja, für die ordnungsgemäße Installation und Funktion wird zwingend das Zubehör BXFIA100 benötigt. Ebenso ist weiteres optionales Zubehör wie der Typ BXFIA101 für spezifische Konfigurationen verfügbar.
Für welche Stromstärken ist der Wandler ausgelegt?
Der Schrack Summenstromwandler mit 28 mm Durchmesser ist für Primärströme bis zu einem Maximum von 125 A ausgelegt. Er eignet sich somit für standardisierte Lastkreise innerhalb dieses Nennstrombereichs.
