Description
Über dieses Produkt
Das FI-Relais Typ A und Typ F von Schrack mit integriertem LCD-Display ermöglicht eine präzise Überwachung von Fehlerströmen im Bereich von 30mA bis 30A. Das Gerät ist für die Montage auf einer 35 mm DIN-Hutschiene konzipiert und bietet mit seinem TRMS-Messverfahren eine hohe Genauigkeit von +/-0,5%. Das Gehäuse aus selbstlöschendem thermoplastischem Kunststoff erfüllt die Schutzart IP20 und arbeitet in einem Temperaturbereich von -10 bis +50 °C. Die Steuerung erfordert zwingend den Einsatz eines kompatiblen BXFIA Summenstromwandlers. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung im TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- LCD-Display: Hintergrundbeleuchtete Anzeige für eine übersichtliche Visualisierung der Messwerte.
- Messverfahren: Unterstützt Typ AC, A und F mit TRMS-Analyse für exakte Ergebnisse.
- Bemessungsfehlerstrom: Flexibler Einstellbereich von 30mA bis 30A für vielseitige Lasttrennschalter-Anwendungen.
- Kompakte Bauweise: Abmessungen von 66x36x90 mm ermöglichen eine platzsparende Montage auf der Hutschiene.
Anwendungsbereiche
- Überwachung von Erdschlussströmen in industriellen Anlagen.
- Integration in Leistungs- und Lasttrennschalter-Systeme.
- Kritische elektrische Infrastrukturen mit Anforderung an Typ F Fehlerstrommessung.
Technische Details
| EAN | 9004840980332 |
| Klemmenart | Schraubklemme max 2,5mm² |
| Technische Daten | Oberwellen Filter bei 3.Oberwelle – 80% Dämpfung @ 150Hz; Oberwellen Filter laut IEC 62423,VDE 0664-T-100; Bemessungsfehlerstrom I∆n: 30mA-30A; Nichtauslösefehlerstroms I∆no: ≤80-98%; Invertierte Zeit-Strom Charakteristik: Unverzögert: I∆n = 30mA (IEC60947-2 Tab.B.1); Invertierte Zeit-Strom Charakteristik: Selektiv 60ms: I∆n < 30mA (IEC60947-2 Tab.B.2); Invertierte Zeit-Strom Charakteristik: Verzögert 20ms - 30s: I∆n < 30mA; Konstante Zeit-Strom Charakteristik: unverzögert 20ms: I∆n = 30mA; Konstante Zeit-Strom Charakteristik: verzögert 20ms-30s: I∆n> 30mA; Automatische Auslösewiederholung: 0-10x; Auslösekontakt: Trip contact SPDT, 5A 250Vac; Nennlast bei 250VAC, AC1: 6A; Nennlast bei 250VAC, AC15: 3A; Nennlast bei 24VDC, DC1: 6A; Nennlast bei 24VDC, DC13: 2A |
| Display | LCD mit färbiger Hintergrundbeleuchtung; 500ms Aktualisierungsrate |
| Nettogewicht | 0,20kg/Stk |
| LxBxH mm | 66x36x90 |
| Versorgung | 230VAC |
| Sicherheit | Isulation und Sicherheit laut ICE 61010-1, IEC60947-1; Standard (ND) or Positiv (NE) |
| Bargraph | 0-100% IΔn |
| Kommastellen Position | Automatisch; 10 Stufen |
| Messverfahren | Typ AC, A, F – TRMS |
| Genauigkeit | Grundgenauigkeit +/-0,5% |
| Max. Umgebungstemperatur | 50°C |
| Temperaturbereich – Betrieb | 0 bis +50°C |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm |
| Verpackungseinheit | 1Stk |
| Schutzart | IP20 (Gehäuse), IP20 (Anschlüsse) |
| Messungen | Bandbreite 2,5Hz – 10kHz |
| Anzeige in Display | 3 Ziffern |
| Temperaturbereich – Transport/Lagerung | -30 bis +70°C |
| BEST. NR. | BXFIA101 |
| Material | selbstlöschender thermoplaster Kunststoff (UL 94-V0) |
| Verlustleistung | 1,00W |
| Optionales Zubehör | BXFIA110–; BXFIA111–; BXFIA112–; BXFIA113–; BXFIA114–; BXFIA115–; BXFIA116–; BXFIA117–; BXFIA118–; BXFIA130–; BXFIA131–; BXFIA132– |
| BEZEICHNUNG2 | Nur in Verbindung mit BXFIA Wandler zu verwenden! |
| HLief-Artikel Nummer | X35DL3030R102 |
| Min. Umgebungstemperatur | -10°C |
| Norm | EN 60947-2; EN 62423 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BXFIA101– | EAN: 9004840980332 | Hersteller-Art.-Nr.: X35DL3030R102
Downloads

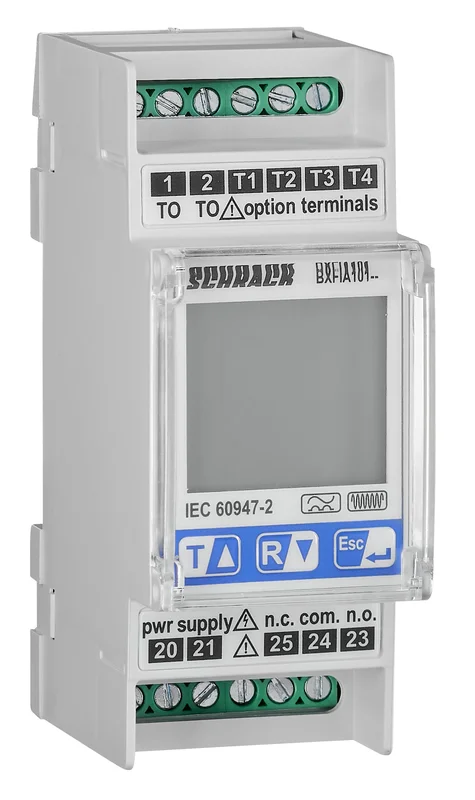

| Foto: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A Foto: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A Foto: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A Foto: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A Foto: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A Foto: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A |
| Maßbild: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A Maßbild: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A |
| Schaltbild: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A |
| Bedienungsanleitung: FI-Relais Typ A und Typ F, mit LCD Display, von 30mA – 30A Anwendungen, Verdrahtungsbeispiele und Tipps |
Suchbegriffe
leistungschalter, FI, Auslöserelais
Häufig gestellte Fragen
Benötige ich für das Schrack FI-Relais Typ A und F einen Summenstromwandler?
Ja, das Relais BXFIA101 ist ausschließlich in Verbindung mit einem kompatiblen BXFIA Summenstromwandler zu betreiben. Ohne diesen externen Wandler kann das Gerät keine Fehlerstrommessung vornehmen.
Welche Fehlerstrombereiche deckt das BXFIA Relais ab?
Das Relais unterstützt einen variablen Bemessungsfehlerstrom I∆n im Bereich von 30mA bis 30A. Die Messung erfolgt über TRMS für eine präzise Überwachung der Anlagen.
Wie wird das Schrack Erdschlussrelais montiert?
Das Gerät ist für die Montage auf einer 35 mm DIN-Hutschiene (Tragschiene) ausgelegt. Dank der kompakten Abmessungen von 66x36x90 mm lässt es sich einfach in bestehende Schaltanlagen integrieren.
Ist das FI-Relais für Frequenzumrichter-Anwendungen geeignet?
Da das Relais Messungen der Typen A und F unterstützt, ist es für die Überwachung von Fehlerströmen konzipiert, die bei moderner Leistungselektronik auftreten können. Beachten Sie hierzu die technischen Details zur Oberwellenfilterung.
