Das FI-Relais Typ A von Schrack dient als präzises Erdschluss-Relais mit einem Einstellbereich von 30mA bis 30A und kommt ohne Display aus. Das Gehäuse aus selbstlöschendem thermoplastischem Kunststoff misst 66x54x90 mm und wird sicher auf einer 35 mm DIN-Hutschiene montiert. Mit einem Frequenzbereich von 47 bis 63 Hz und einer Versorgungsspannung von 230VAC integriert sich das Gerät in entsprechende Verteileranlagen. Der Betrieb erfordert zwingend die Verwendung eines kompatiblen BXFIA Summenstromwandlers. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus dem TELA-Sortiment. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messverfahren Typ A: Erfasst Wechselfehlerströme und pulsierende Gleichfehlerströme sicher.
- Einstellbarer Strombereich: Von 30mA bis 30A flexibel an die Anlagensituation anpassbar.
- Verzögerungszeit: Einstellbar zwischen 0,1 und 5 Sekunden für selektives Abschaltverhalten.
- Dämpfung der 3. Oberwelle: Filtert Störeinflüsse bei 150Hz mit einer Dämpfung von 88%.
Anwendungsbereiche
- Überwachung von elektrischen Anlagen auf Erdschlussströme in Verbindung mit BXFIA Wandlern.
- Schutz von Stromkreisen in industriellen Umgebungen mit hohen Anforderungen an die Fehlerstromerkennung.
- Einsatz als Komponente in Schaltschränken zur Differenzstrommessung und Anlagenüberwachung.
Technische Details
| EAN | 9004840980295 |
| BEST. NR. | BXFIA100 |
| Schutzart | IP40 (Gehäuse), IP20 (Anschlüsse) |
| Versorgung | 230VAC |
| Max. Umgebungstemperatur | 50°C |
| Norm | EN 60947-2 |
| Temperaturbereich – Betrieb | 0 bis +50°C |
| Isolationsprüfspannung | 2 kV R.M.S 50 Hz/1min |
| Messverfahren | Typ A |
| LxBxH mm | 66x54x90 |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| Temperaturbereich – Transport/Lagerung | -30 bis +70°C |
| Material | selbstlöschender thermoplaster Kunststoff (UL 94-V0) |
| Optionales Zubehör | BXFIA110–; BXFIA111–; BXFIA112–; BXFIA113–; BXFIA114–; BXFIA115–; BXFIA116–; BXFIA117–; BXFIA118–; BXFIA130–; BXFIA131–; BXFIA132– |
| Nettogewicht | 0,23kg/Stk |
| Min. Umgebungstemperatur | -10°C |
| Genauigkeit | +0 – 20% (von 20%-100%) |
| Technische Daten | Strom Einstellbereich: 30mA – 30A; Verzögerungszeit: 0,1 – 5sek.; Verzögerungsgenauigkeit: +/-10% von dem Einstellwert; Frequenzbereich: 47 – 63Hz; Oberwellen Filter bei 3.Oberwelle – 88% Dämpfung @ 150Hz; Auslösekontakt: Trip contact SPDT, 5A 250Vac; Alarmkontakt: Trip contact SPDT, 5A 250Vac; Aktion Typ: N.E – N.D. auswählbar; Verbindungstest Wandler: kontinuierlich |
| Klemmenart | Schraubklemme max 2,5mm² |
| HLief-Artikel Nummer | X52DSX025X20S |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BXFIA100– | EAN: 9004840980295 | Hersteller-Art.-Nr.: X52DSX025X20S
Downloads

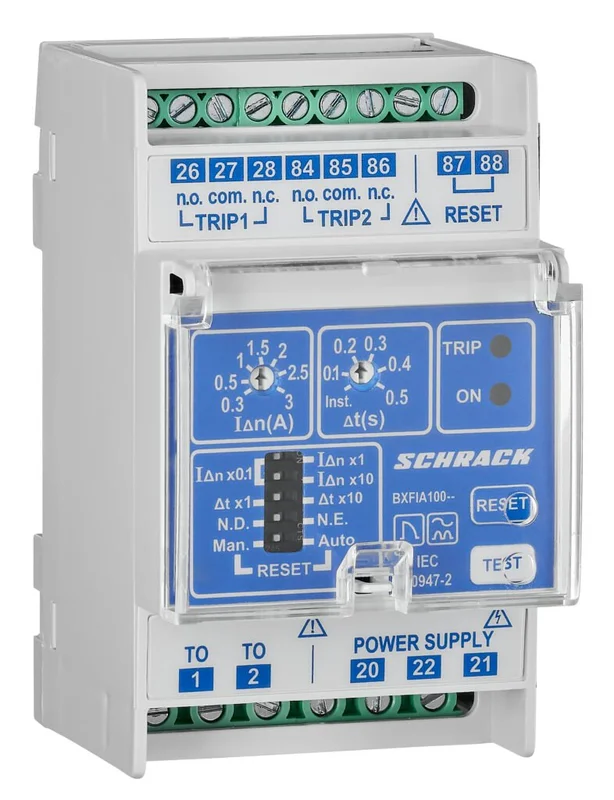

| Foto: FI-Relais Typ A, ohne Display, von 30mA – 30A Foto: FI-Relais Typ A, ohne Display, von 30mA – 30A Foto: FI-Relais Typ A, ohne Display, von 30mA – 30A Foto: FI-Relais Typ A, ohne Display, von 30mA – 30A Foto: FI-Relais Typ A, ohne Display, von 30mA – 30A Foto: FI-Relais Typ A, ohne Display, von 30mA – 30A |
