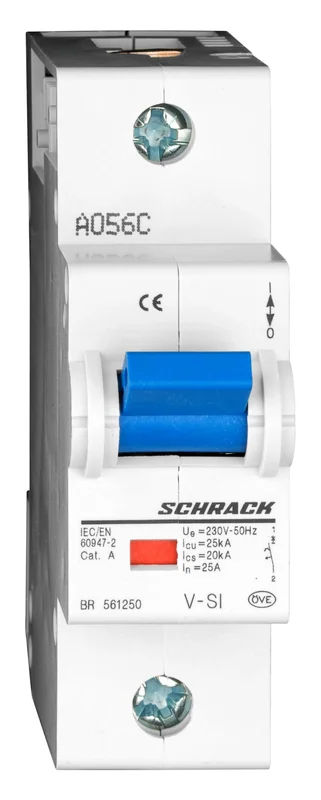

Der Vorzählersicherungsautomat 25A von Schrack ist ein 1-poliger Hochstromsicherungsautomat, der speziell für den Vorzählerbereich konzipiert wurde. Das Gerät weist ein Schaltvermögen von 25kA auf und besitzt Abmessungen von 91x27x77 mm. Mit einer Verlustleistung von 2,78W und einem Nettogewicht von 0,24 kg pro Stück ist der Schalter für Umgebungstemperaturen zwischen -30°C und 55°C ausgelegt. Installateure setzen diesen Leitungsschutzschalter für die Absicherung im Zählerkasten ein, um den Vorzählerbereich bei entsprechenden Lasten abzusichern. Wir versenden dieses Produkt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager als spezialisierter Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 25A für zuverlässige Absicherung im Vorzählerbereich
- Schaltvermögen: 25kA für hohe Kurzschlussfestigkeit
- Kompaktes Design: 91x27x77 mm für platzsparende Montage auf der Hutschiene
- Temperaturbereich: Einsatzfähig zwischen -30°C und 55°C
Anwendungsbereiche
- Einbau in Zählerschränken und Verteilerkästen
- Absicherung im Vorzählerbereich durch lokale EVUs
- Installation als Hochstromsicherungsautomat in industriellen Verteilungen
Technische Details
| EAN | 9004840267211 |
| Optionales Zubehör | BR900001–; BR900002–; BR900007–; BR900005–; BR900030– |
| HLief-Artikel Nummer | 950821191 |
| BEST. NR. | BR561250 |
| Pole | 1 |
| VE | 12Stk |
| Schaltvermögen | 25kA |
| CAD-Symbol | F |
| Serie | BR |
| Stromstärke | 25A |
| Kennlinie | Vorsicherungsautomat |
| Nettogewicht | 0,24kg/Stk |
| CAD-external terminals | 1 |
| Type | Hochstromsicherungsautomat |
| Hersteller | Schrack |
| Verlustleistung | 2,78W |
| Basisbezeichnung | Leitungsschutzschalter |
| Verpackungseinheit | 1Stk |
| Ausführung | Hochstromsicherungsautomat |
| HxBxT mm | 91x27x77 |
| Min. Umgebungstemperatur | -30°C |
| Max. Umgebungstemperatur | 55°C |
| Produktnorm | EN 60947-1:2007 + A1:2011 + A2:2014; EN 60947-2:2017 + A1:2020; EN 63000:2018 |
| BxHxT mm | 27x91x77 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BR561250– | EAN: 9004840267211 | Hersteller-Art.-Nr.: 950821191
Downloads
| Foto: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D Foto: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D Foto: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D Foto: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D Foto: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D Foto: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D |
| CAD Zeichnung: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D |
| Maßbild: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D |
| Blätterkatalog Energie- und Industrietechnik |
| Schaltbild: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D |
| Katalogseite: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D |
| Datenblatt: Vorzählersicherungsautomat 25A, 1-polig, ähnlich Kennlinie D |
Suchbegriffe
Verteiler, Schaltkasten, Graz, Grazer, Mürz, Bruck, Zählerschrank, Zählereinsatz, SI-Automat, LS, Sicherungautomat, leitungschutzschalter, ls, MCB
Häufig gestellte Fragen
Was bedeutet das Schaltvermögen von 25kA bei diesem Sicherungsautomaten?
Das Schaltvermögen von 25kA gibt an, bei welcher maximalen Kurzschlussstromstärke der Sicherungsautomat sicher abschalten kann, ohne beschädigt zu werden. Dies ist ein entscheidendes Sicherheitsmerkmal für den Einsatz im Vorzählerbereich.
Ist dieser 1-polige Schrack Sicherungsautomat für Zählereinsätze geeignet?
Ja, der BR561250– ist speziell als Vorzählersicherungsautomat für den Einsatz in Zählerschränken und Zählereinsätzen konzipiert. Er entspricht den Anforderungen für die Absicherung vor dem Stromzähler.
Welche Auslösecharakteristik weist der Schrack BR561250– auf?
Dieser Sicherungsautomat verfügt über eine Auslösecharakteristik ähnlich D. Diese Charakteristik ist auf hohe Einschaltströme ausgelegt und verhindert ein unnötiges Auslösen bei kurzzeitigen Stromspitzen.
Kann dieser Sicherungsautomat in einem Standard-Verteilerkasten verbaut werden?
Ja, mit einer Breite von 27 mm und einer Bauhöhe von 91 mm ist das Gerät für die Montage in handelsüblichen Verteilerkästen mit Hutschiene vorgesehen. Bitte beachten Sie dabei die technischen Einbaumaße und den Platzbedarf im Schaltkasten.
