Description
Über dieses Produkt

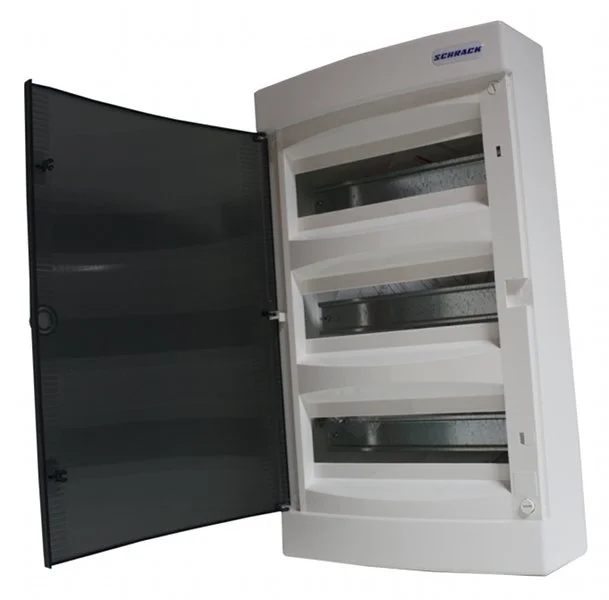

Der AP-Wohnungsverteiler 3-reihig von Schrack ist ein kompakter Aufputz-Schaltkasten mit transparenter Tür für eine übersichtliche Installation von 36 Teilungseinheiten. Mit einem Gehäuse aus halogenfreiem ABS und den Maßen 525 x 287 x 112 mm erfüllt das Modell die Schutzklasse II sowie die Schutzart IP40. Die Lieferung erfolgt inklusive PE- und N-Klemmen für eine direkte Montage und Verdrahtung im Innenbereich. Dieser Installationsverteiler eignet sich für die zentrale Unterbringung von Sicherungen und Reiheneinbaugeräten in Wohngebäuden. Der Versand erfolgt innerhalb von 1 bis 3 Werktagen direkt über unseren Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 36 Teilungseinheiten auf 3 Reihen für hohe Bestückungsdichte.
- Schutzart IP40: Sicherer Schutz gegen feste Fremdkörper.
- Transparente Tür: Schnelle visuelle Kontrolle der installierten Schutzorgane.
- Inklusive Zubehör: PE- und N-Klemmen für eine einfache elektrische Anbindung.
- Material: Halogenfreies ABS in der Farbe Signalweiß (RAL 9003).
Anwendungsbereiche
- Einbau in Wohnungen und Wohnhäusern als zentraler Stromkreisverteiler.
- Nachrüstung von Schaltschränken in bestehenden Elektroinstallationen mittels Aufputz-Montage.
- Montage in trockenen Innenräumen zur strukturierten Anordnung von Leitungsschutzschaltern und FI-Schutzschaltern.
Technische Details
| EAN | 9004840466751 |
| Verlustleistung | -44,00W |
| Breite | 287mm |
| HxBxT mm | 525x287x112 |
| Basisbezeichnung | Gehäuse |
| Farbe | RAL 9003 (Signalweiß) |
| Nettogewicht | 1,97kg/Stk |
| HLief-Artikel Nummer | N36-C |
| Halogenfrei | Ja |
| Hersteller | Schrack |
| BxHxT mm | 287x525x112 |
| Ausführung | Aufputz mit Tür |
| Optionales Zubehör | BK080096– |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Material Tür | Kunststoff transparent |
| TE pro Reihe | 12 |
| Reihen | 3 |
| BEST. NR. | BK080103 |
| Montageart | Aufputz |
| Schutzart | IP40 |
| Min. Umgebungstemperatur | -25°C |
| Höhe | 482mm |
| VE | 5Stk |
| Tiefe | 112mm |
| Teilungseinheiten | 36 |
| Vorteilscode CH | 6751-0019-99 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BK080103– | EAN: 9004840466751 | Hersteller-Art.-Nr.: N36-C
Produktinformation
•Aufputz Wohnungsverteiler aus ABS mit Türe in transparenter Ausführung
•Sperre: Druckknopf, ein Kleinzylinder ist einbaubar
•Inkl. PE- und N-Klemmen
•Schutzklasse II
•halogenfrei nach RoHS
•Nennspannung 400VAC / In=63A
•Umgebungstemperatur: -25°C bis +60°C
•Glühdrahttest: 650°C
•Schutzart IP40, Schlagfestigkeit IK08
•RAL9010 Reinweiß
Downloads
| Foto: AP-Wohnungsverteiler 3-reihig, 36TE, IP40, transparente Tür |
| CAD Zeichnung: AP-Wohnungsverteiler 3-reihig, 36TE, IP40, transparente Tür |
| Katalogseite: AP-Wohnungsverteiler 3-reihig, 36TE, IP40, transparente Tür |
| 3D-Daten (.stp): AP-Wohnungsverteiler 3-reihig, 36TE, IP40, transparente Tür |
| Montageanleitung: AP-Wohnungsverteiler 3-reihig, 36TE, IP40, transparente Tür |
Suchbegriffe
Verteiler, Schaltkasten, Wohnungsverteiler, Kleinverteiler, installationsverteiler, Unterputz, Putzwanne, 3-reihig, Aufputz, Verteiler, Aufputzgehäuse, Wohnungsverteiler, Installationsverteiler, Reihenverteiler, Elektroverteiler, Gruppenverteiler, Stromkreisverteiler, Kleinverteiler, Kunststoffverteiler, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist dieser Wohnungsverteiler für die Aufputz-Montage geeignet?
Ja, dieser Schrack Verteiler ist speziell für die Aufputz-Installation konzipiert. Dank der flachen Bauweise von 112 mm Tiefe lässt er sich platzsparend direkt an der Wand montieren.
Wie viele Sicherungen passen in den 3-reihigen Verteiler?
Der Kleinverteiler bietet insgesamt 36 Teilungseinheiten (TE), verteilt auf 3 Reihen mit jeweils 12 TE. Dies ermöglicht die Unterbringung von bis zu 36 einpoligen Sicherungsautomaten oder entsprechenden Reiheneinbaugeräten.
Kann die transparente Tür zusätzlich gesichert werden?
Die Tür verfügt über einen Druckknopf als Verschluss. Bei Bedarf kann ein Kleinzylinder nachgerüstet werden, um den Zugriff auf die installierten Schutzorgane im Verteiler zu beschränken.
Ist das Gehäuse des Schrack Verteilers halogenfrei?
Ja, das Gehäuse besteht aus hochwertigem, halogenfreiem ABS-Kunststoff. Dies erfüllt moderne Sicherheitsstandards und macht den Verteiler für den Einsatz in verschiedenen Gebäudetypen geeignet.
