Über dieses Produkt

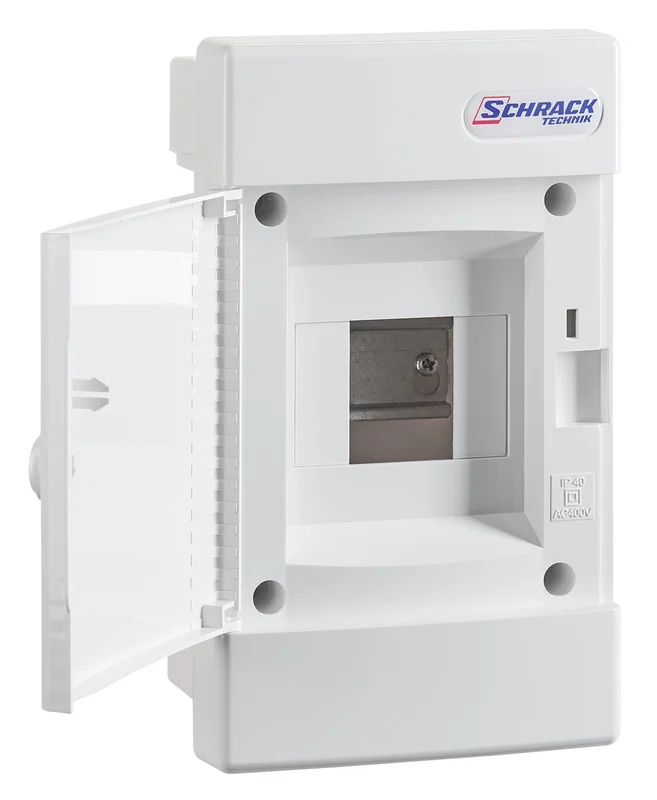

Der UP-Wohnungsverteiler 1-reihig von Schrack ist ein kompakter Kleinverteiler mit 4 Teilungseinheiten und einer robusten weißen Tür. Das Gehäuse aus halogenfreiem ABS-Kunststoff weist ein Maß von 230x138x100 mm auf und bietet bei einer Schutzklasse II sowie Schutzart IP40 zuverlässige Sicherheit. Die Einputztiefe beträgt 68 bis 70 mm, wobei PE- und N-Klemmen im Lieferumfang enthalten sind. Dieser Installationsverteiler eignet sich für den Einbau von Leitungsschutzschaltern oder FI-Schaltern in kleineren Unterverteilungen. Bei TELA erhalten Sie diesen Schrack Wohnungsverteiler innerhalb von 1 bis 3 Werktagen direkt vom Fachhändler geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 4 Teilungseinheiten für modulare Einbaugeräte
- Gehäusematerial: Halogenfreies ABS in RAL 9010
- Montageart: Unterputz-Installation mit 68-70 mm Einputztiefe
- Schutzart: IP40 und Schlagfestigkeit IK08 für den Innenbereich
- Lieferumfang: Inklusive PE- und N-Klemmen für die Verdrahtung
Anwendungsbereiche
- Kompakte Elektroverteilung in Wohneinheiten und Appartements
- Nachrüstung einzelner Stromkreise in Unterputz-Installationen
- Zentrale für die Absicherung kleinerer Gruppen in der Gebäudeinstallation
- Einsatz als Unterverteiler für Nebenräume oder Techniknischen
Technische Details
| EAN | 9004840908367 |
| Tiefe | 98mm |
| Reihen | 1 |
| Basisbezeichnung | Gehäuse |
| BEST. NR. | BK080055 |
| BxHxT mm | 138x230x100 |
| Vorteilscode CH | 8367-0009-00 |
| Halogenfrei | Ja |
| Montageart | Unterputz |
| Hersteller | Schrack |
| Teilungseinheiten | 4 |
| Verlustleistung | -9,00W |
| Farbe | RAL 9010 (Reinweiß) |
| Optionales Zubehör | BK080096– |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Ausführung | Unterputz mit Tür |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| HLief-Artikel Nummer | U4-CW |
| Höhe | 232mm |
| Nettogewicht | 0,49kg/Stk |
| Breite | 253mm |
| HxBxT mm | 230x138x100 |
| Material Tür | Kunststoff |
| Schutzart | IP40 |
| Min. Umgebungstemperatur | -25°C |
| VE | 5Stk |
| TE pro Reihe | 4 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BK080055– | EAN: 9004840908367 | Hersteller-Art.-Nr.: U4-CW
Produktinformation
•Unterputz-Wohnungsverteiler aus ABS mit Türe in Vollkunststoff-Ausführung
•Sperre: Druckknopf, ein Kleinzylinder ist einbaubar
•Inkl. PE- und N-Klemmen
•Schutzklasse II
•halogenfrei nach RoHS
•Nennspannung 400VAC / In=63A
•Umgebungstemperatur: -25°C bis +60°C
•Glühdrahttest: 650°C
•Einputztiefe: 68-70mm
•Schutzart IP40, Schlagfestigkeit IK08
•RAL9010 Reinweiß
Downloads
| Foto: UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür Foto: UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür Foto: UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür Foto: UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür Foto: UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür |
| 3D-Daten (.stp): UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür |
| CAD Zeichnung: UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür |
| Maßbild: UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür |
| Katalogseite: UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür |
| Montageanleitung: UP-Wohnungsverteiler 1-reihig, 4TE, IP40, weiße Tür |
Suchbegriffe
Verteiler, Schaltkasten, Wohnungsverteiler, Kleinverteiler, installationsverteiler, Unterputz, Putzwanne, 3-reihig, Unterputz, Verteiler, Unterputzgehäuse, Wohnungsverteiler, Installationsverteiler, Reihenverteiler, Elektroverteiler, Gruppenverteiler, Stromkreisverteiler, Kleinverteiler, Kunststoffverteiler, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Welche Einbautiefe benötigt der Schrack 1-reihige Unterputzverteiler?
Der Verteiler erfordert eine Einputztiefe von 68 bis 70 mm. Dies ermöglicht eine einfache Montage in standardmäßigen Wandstärken bei Unterputz-Installationen.
Sind bei diesem Kleinverteiler die Anschlussklemmen bereits enthalten?
Ja, der Lieferumfang des 4TE Wohnungsverteilers umfasst sowohl PE- als auch N-Klemmen. Diese erleichtern die fachgerechte Installation und Erdung der Stromkreise im Unterputzgehäuse.
Kann dieser Wohnungsverteiler mit einem Schloss nachgerüstet werden?
Der Verteiler verfügt über einen Druckknopf als Verschluss. Es besteht die Möglichkeit, einen Kleinzylinder einzubauen, um den Installationsverteiler bei Bedarf gegen unbefugten Zugriff zu sichern.
Ist dieser Unterputz-Verteiler für den Einsatz in Wohnräumen geeignet?
Aufgrund der Schutzart IP40 und des ansprechenden Designs in RAL 9010 Reinweiß ist der Kunststoffverteiler für den Einsatz im Innenbereich von Wohnungen und Häusern konzipiert.
