Über dieses Produkt

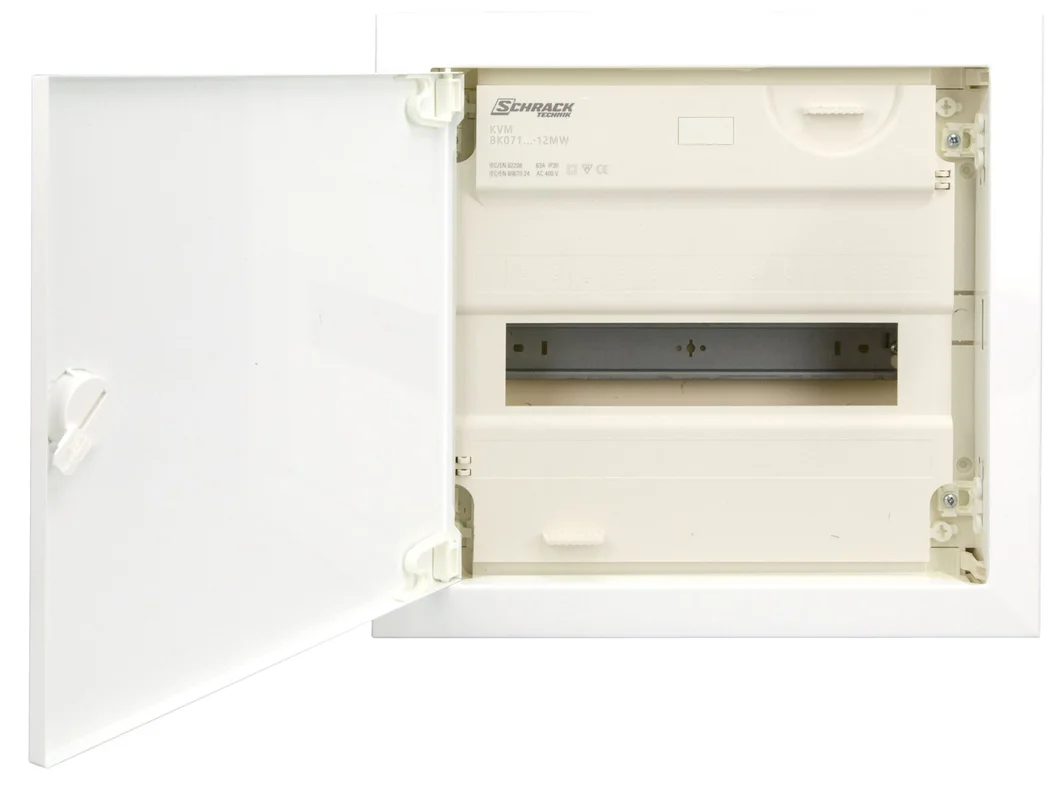

Der UP Wohnungsverteiler KVM 1-r. 12/14TE von Schrack ist ein kompakter Unterputz-Schaltkasten für die zuverlässige Elektroinstallation in Mauerwerk. Das Gehäuse verfügt über eine Kapazität von 14 Teilungseinheiten auf einer Reihe und besitzt die Schutzart IP30. Mit Außenmaßen von 359x339x95 mm und einer robusten Tür aus Stahlblech in RAL 9016 Verkehrsweiß integriert sich das Modell unauffällig in das Mauerwerk. Elektriker und Bauherren nutzen diesen Verteiler als zentralen Knotenpunkt für die Absicherung und Verteilung der elektrischen Stromkreise in Wohnbereichen. Ihre Bestellung verlässt unser Lager innerhalb von 1 bis 3 Werktagen direkt über Ihren Fachhändler tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 14 Teilungseinheiten (12+2) für flexible Bestückung mit Sicherungsautomaten oder FI-Schaltern.
- Bauweise: Unterputz-Ausführung für die Montage in Mauerwerk mit flachem Rahmen.
- Material: Gehäuse mit Tür aus widerstandsfähigem Stahlblech für hohe Langlebigkeit.
- Schutzart: IP30 sorgt für den Schutz vor festen Fremdkörpern im Innenbereich.
- Maße: Kompakte Abmessungen von 359x339x95 mm für eine platzsparende Unterbringung.
Anwendungsbereiche
- Elektroinstallation in Neubauten zur Unterputz-Montage in massiven Wänden.
- Sanierung von bestehenden Wohnungsverteilungen im privaten Wohnbau.
- Installation von Schutzeinrichtungen wie LS-Schaltern oder Fehlerstromschutzschaltern in Etagenverteilern.
Technische Details
| EAN | 9004840142457 |
| TE pro Reihe | 12+2 |
| Breite | 359mm |
| Teilungseinheiten | 14 |
| Schutzart | IP30 |
| BEZEICHNUNG2 | 1-reihig, 14TE, PN-Maße : 325x345x90 |
| Reihen | 1 |
| Tiefe | 95mm |
| Basisbezeichnung | Gehäuse |
| Ausführung | Unterputz Mauerwerk mit Tür |
| Montageart | Unterputz |
| Hersteller | Schrack |
| BxHxT mm | 359x339x95 |
| Farbe | RAL 9016 (Verkehrsweiß) |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| HLief-Artikel Nummer | BK071001- |
| Verlustleistung | -28,00W |
| Optionales Zubehör | BK071050–; BK071057–; BK071059– |
| HxBxT mm | 339x359x95 |
| Nettogewicht | 2,54kg/Stk |
| Höhe | 339mm |
| BEST. NR. | BK071001 |
| Material Tür | Stahlblech |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BK071001– | EAN: 9004840142457 | Hersteller-Art.-Nr.: BK071001-
Downloads
| CAD Zeichnung: UP Wohnungsverteiler KVM 1-r. 12/14TE – Mauerwerk Rahmen fl. |
| Foto: UP Wohnungsverteiler KVM 1-r. 12/14TE – Mauerwerk Rahmen fl. Foto: UP Wohnungsverteiler KVM 1-r. 12/14TE – Mauerwerk Rahmen fl. Foto: UP Wohnungsverteiler KVM 1-r. 12/14TE – Mauerwerk Rahmen fl. Foto: UP Wohnungsverteiler KVM 1-r. 12/14TE – Mauerwerk Rahmen fl. |
| Datenblatt: UP Wohnungsverteiler KVM 1-r. 12/14TE – Mauerwerk Rahmen fl. |
Suchbegriffe
Verteiler, Schaltkasten, Wohnungsverteiler, Kleinverteiler, installationsverteiler, Unterputz, Putzwanne, 3-reihig, Mauerwerkverteiler, Mauerwerk, Verteiler, Mauerwerk-Verteiler, Reihenverteiler, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack KVM Wohnungsverteiler für den Einbau in Hohlwände geeignet?
Nein, dieser spezielle KVM Wohnungsverteiler ist explizit für die Montage in Mauerwerk ausgelegt. Für Hohlwandinstallationen führen wir in unserem Sortiment die entsprechende Schrack KVH-Serie.
Wie viele Teilungseinheiten bietet der Schrack BK071001 Unterputzverteiler?
Dieser einreihige Verteiler bietet Platz für 14 Teilungseinheiten (TE), wobei 12 Standard-TE plus 2 zusätzliche TE für eine flexible Bestückung zur Verfügung stehen.
Welche Maße müssen für die Wandöffnung beim Einbau beachtet werden?
Die Nischenmaße für die Unterputz-Montage betragen gemäß Herstellerangaben 325x345x90 mm. Dies ermöglicht eine saubere Einbettung des Gehäuses in das Mauerwerk.
Welches Zubehör ist für den Schrack KVM Verteiler erhältlich?
Für diesen Verteiler sind verschiedene Erweiterungen verfügbar, darunter die Artikel BK071050–, BK071057– und BK071059–. Diese Komponenten unterstützen bei der individuellen Konfiguration Ihres Schaltkastens.
