Description

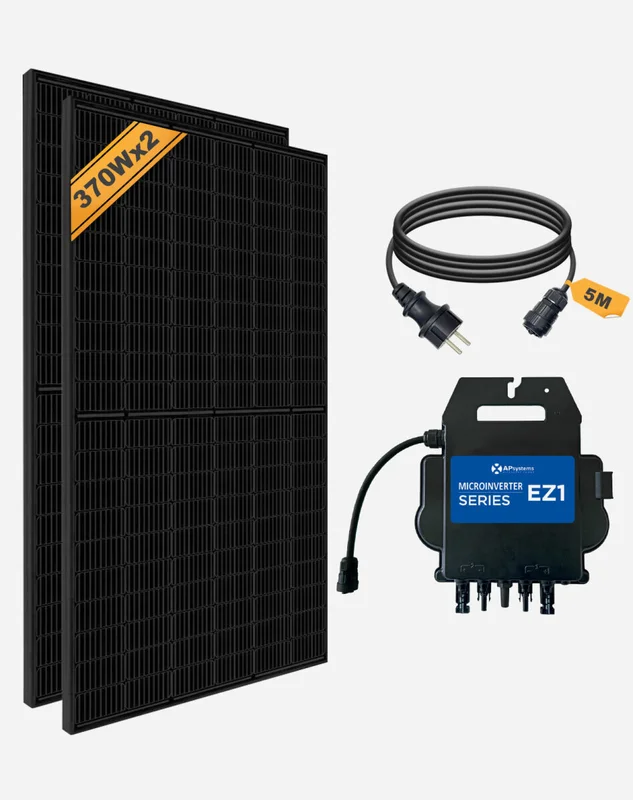

Luxen® Monokristallines 370W 36V Solarmodul
Besondere Merkmale
- Hochwertige A-Grad Solar Zellen, höhere Effizienz dank des 9-Busbars (9BB) auch bei schlechten Lichtverhältnissen
- Oberfläche aus gehärtetem ESG-Solarglas mit wetterfester Beschichtung
- Korrosionsbeständiger Aluminiumrahmen für den erweiterten Außeneinsatz mit vorgebohrten Montagelöchern
- IP68-Anschlussdose mit 120cm lang 4mm² doppelt isolierter Solarkabel und MC4 Stecker
- 3 Bypass Diode – minimierter Leistungsabfall bei Beschattung
- SGS-TÜV Saar geprüft nach gültigen Normen
- Garantie von Plus Toleranz (0~+3%)
- für alle Bedürfnisse rund um eine autarke und mobile Energieversorgung
Technische Daten
| Herstellermodell | Luxen LNSK-370M |
| EAN Code | 4260558574279 |
| Artikelnummer | 119B370 |
| Max. Leistung (Pm) | 370W* |
| Max. Spannung (Vmp) | 41,18V |
| Max. Strom (Imp) | 11,34A |
| Leerlaufspannung (Voc) | 34,13V |
| Kurzschlussstrom (Isc) | 10,84A |
| Betriebstemperaturbereich | -40°C ~ +85°C |
| Max. Netzspannung | 1500VDC |
| Toleranz | +3% |
| Gewicht | 20,0kg |
| Abmessung | 1756 * 1039 * 35mm |
*Werte entsprechend STC-Bedingungen (E=1000 W/sq.m, Tc = 25 °C, AM = 1.5G )
APsystems® EZ1-M 800W Mikrowechselrichter
Stand der Technik
Die EZ1-Serie ist die speziell für Balkone und DIY-Systeme entwickelte Wi-Fi-Version der 3. Generation des Dual-Mikrowechselrichters von APsystems. Die EZ1-Serie verfügt über 2 Eingangskanäle mit unabhängigen MPPTs mit hohem Eingangsstrom und hoher Ausgangsleistung, um den heutigen Hochleistungsmodulen gerecht zu werden.
Der EZ1-M verfügt über eine maximale Ausgangsleistung von 800 Watt. Die aktuellen gesetzlichen Bestimmungen schreiben für Balkonanlagen jedoch eine maximale Leistung von 600 Watt vor. Aus diesem Grund hat APsystems einen Schieberegler in die Smartphone-App integriert, mit dem sich die Ausgangsleistung manuell zwischen 600 Watt und 800 Watt einstellen lässt. Eine Gesetzesänderung für den legalen Betrieb mit 800 Watt ist für Anfang 2024 in Aussicht.
Voll vernetzt
Benutzer können sich über Bluetooth auf ihrem Smartphone direkt mit dem EZ1 Mikrowechselrichter verbinden und die Echtzeitdaten ihrer Solaranlage abrufen. Neben der direkten Verbindung kann die EZ1-Serie auch über Wi-Fi mit einem Router verbunden werden und Daten an Cloud-Server senden, um eine Fernüberwachung zu ermöglichen. Mit der Smartphone-Applikation ist unter anderem eine Live-Überwachung der aktuellen Solarproduktion sowie der Produktion im Tagesverlauf möglich.
Integrierter NA-Schutz
Als Hauptbestandteil der Photovoltaikanlage spielt der Wechselrichter eine wichtige Rolle bei der Strom- und Spannungsregelung und gewährleistet Anlagen- und Anwendersicherheit. Der Netz- und Anlagenschutz dient der sicheren Abschaltung des Wechselrichters bei Netzausfällen oder beim Trennen des Wechselrichters vom Stromnetz.
Der APsystems EZ1-M verfügt über das notwendige Relais zum NA-Schutz und erfüllt somit alle gesetzlichen Anforderungen!
Robuste Bauweise
Der EZ1 Mikrowechselrichter ist in einem robusten Gehäuse verbaut und sehr gut gegen äußere Einflüsse geschützt. Die Zertifizierung IP67 garantiert vollständigen Staubschutz sowie Schutz gegen zeitweiliges Untertauchen. Der Einsatz auf dem Balkon bei Wind und Wetter ist für den EZ1 somit kein Problem.
Besondere Merkmale:
- Speziell für Balkon- und DIY-Systeme: Plug-and-play-Installation
- Maximale dauerhafte Ausgangsleistung: 799W
- Unterstützt zwei PV-Module mit einer Eingangsleistung von 300-730Wp
- Geeignet für PV-Module mit hoher Eingangsstromstärke
- Maximale Zuverlässigkeit – Schutzklasse IP67 (staub- und wasserdicht)
- Integriertes Wi-Fi- und Bluetooth-Modul
- VDE Relais integriert
- DC-Stecker: Stäubli MC4 PV-ADBP4-S2&ADSP4-S2
- Standardmäßig 12 Jahre-Garantie
Technische Daten
| Modell | EZ1-M |
| Eingangsdaten (DC) | |
| Empfohlene Eingangsleistung (STC) | 300Wp-730Wp+ |
| MPPT-Spannungsbereich | 28-45V |
| Maximale DC-Eingangsspannung | 60V |
| Maximale Eingangsstrom | 20A x 2 |
| Maximale DC-Kurzschlussstrom | 25A x 2 |
| Ausgangsdaten (AC) | |
| Maximale Ausgangsleistung | 600VA3/799VA |
| Nennausgangsspannung/Bereich1 | 230V/184V-253V |
| Nennausgangsstrom | 2.6A3/3.5A |
| Nennfrequenz / Bereich | 50Hz/48Hz-51Hz |
| Leistungsfaktor | 0.99 |
| Wirkungsgrad | |
| Wechselrichter-Spitzenwirkungsgrad | 96.7% |
| Statischer MTTP-Wirkungsgrad | 99.5% |
| Stromverbrauch in der Nacht | 20mW |
| Mechanische Daten | |
| Betriebstemperaturbereich2 | -40°C bis +65°C |
| Lagertemperaturbereich | -40°C bis +65°C |
| Abmessungen (mm) | 263mm x 218mm x 36.5mm |
| Gewicht (kg) | 2,8 |
| DC-Steckertyp | Stäubli MC4 PV-ADBP4-S2&ADSP4-S2 |
| Kühlung | Natürliche Kühlung,keine Ventilatoren |
| IP-Schutzklasse | IP67 |
| Netzkabel (optional) | |
| Drahtgröße | 1,5 mm² |
| Kabellänge | 5M als Standard |
| Steckertyp | Schuko |
| Merkmale | |
| Kommunikation | WLAN und Bluetooth |
| Maximal verbundene Einheiten4 | 2 |
| Isolationsdesign | Hochfrequenztransformatoren, galvanisch getrennt |
| Energiemanagement | AP EasyPower APP |
| Konformität | EN 62109-1/-2; EN 61000-6-1/-2/-3/-4; EN 50549-1; DIN V VDE V 0126-1-1; VFR; UTE C15-712-1; CEI 0-21; UNE 217002; NTS; RD647; VDE-AR-N 4105 |
| Garantie | 12 Jahre |
1 Der Nennspannungs-/Frequenzbereich kann auf Wunsch des Energieversorgers über den Nennwert hinaus erweitert werden.
2 Bei schlechter Belüftung und schlechter Wärmeableitung in der Installationsumgebung kann der Wechselrichter in den Leistungsreduzierungsmodus wechseln.
3 Die Werkseinstellung könnte standardmäßig 600 VA betragen und nach der Installation entsprechend der Regulierungsanpassung auf 800 VA erhöht werden.
4 Für einige Länder ist die Zahl aufgrund der Vorschriften auf 1 beschränkt.
APsystems® 5m Mikrowechselrichter Netzanschlusskabel Exceedconn auf Schuko
Das Anschlusskabel von APSystems für EZ1 Mikrowechselrichter mit Exceedconn-Stecker. 5m langes Verbindungskabel zwischen APSystems EZ1-M und mit IP68-geschütztem Spezialstecker im Eingang und SchuKo-Steckdosen im Ausgang mit 3×1,5mm² Querschnitt und UV-beständiger Hülle.
Besondere Merkmale
- 3 x 1,5mm² H07RN-F, Gummischlauchleitung
- Steckverbinder auf der Inverter-Seite: Exceedconn EP030-1224-00
- Steckverbinder auf der Steckdosen-Seite: Schukostecker Typ F
- Nennspannung U: 750V
- Betriebstemperatur: -30 bis 60°C
- Nennstrom: 16A
- CE, TÜV verifiziert, VDE 40015173 H07RN-F geprüft
