Über dieses Produkt

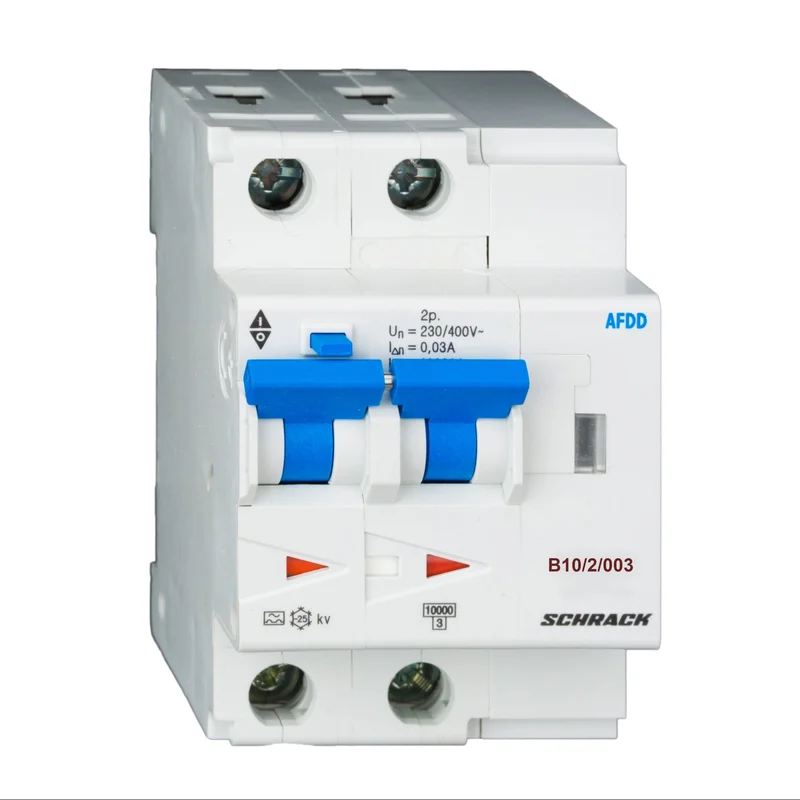

Der AFDD von Schrack aus der Serie Lisa ist ein 2-poliger Brandschutzschalter mit 10 A Nennstrom und 30 mA Auslösestrom zum Schutz vor gefährlichen Fehlerlichtbögen. Das Gerät arbeitet als Typ A pulsstromsensitiv mit einer unverzögerten Bauart und einem Schaltvermögen von 10 kA. Mit einer Gehäusegröße von 76 x 54 x 80 mm und einer Verlustleistung von 4,30 W lässt sich das Modul platzsparend in elektrische Verteilungen integrieren. Er detektiert zuverlässig Störlichtbögen in Endstromkreisen, um die Entstehung von Wohnungsbränden frühzeitig zu verhindern. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt zu Ihnen nach Hause. Diesen AFDD von Schrack können Sie jetzt bei TELA online bestellen! Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 10 A – für die Absicherung von Standard-Endstromkreisen
- Auslösecharakteristik: Typ A – erkennt pulsierende Fehlerströme zuverlässig
- Schaltvermögen: 10 kA – hohe Kurzschlussfestigkeit für mehr Anlagensicherheit
- Polzahl: 2-polig – schaltet Phase und Neutralleiter sicher ab
- Bauart: Unverzögert – sofortige Reaktion bei auftretenden Lichtbögen
Anwendungsbereiche
- Brandschutz in Wohngebäuden zur Vermeidung von elektrisch gezündeten Bränden
- Schutz von Endstromkreisen in öffentlichen Gebäuden und Gewerbeobjekten
- Nachrüstung in bestehenden Elektroinstallationen zur Erhöhung des Sicherheitsstandards
Technische Details
| EAN | 9004840567588 |
| Max. Umgebungstemperatur | 40°C |
| Verlustleistung | 4,30W |
| Pole | 2 |
| CAD-Symbol | F |
| Optionales Zubehör | BSB90123–; BSB90128–; BM900001–; BM900022– |
| Basisbezeichnung | LS-FI-Schalter |
| Hersteller | Schrack |
| Schaltvermögen | 10kA |
| Bauart | unverzögert |
| HLief-Artikel Nummer | BA618210- |
| Stromstärke | 10A |
| Nettogewicht | 0,39kg/Stk |
| Verpackungseinheit | 1Stk |
| – | Fanpackage |
| VE | 30Stk |
| Produktnorm | EN 62606:2013; EN 61009-1:2012 + A1:2014 + A2:2014; EN 61009-2-1:1994 + A11:1998 |
| LxBxH mm | 76x54x80 |
| Kennlinie | B |
| Serie | AFDD LISA |
| Type | A (pulsstromsensitiv) |
| Auslösestrom | 30mA |
| BEST. NR. | BA618210 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BA618210– | EAN: 9004840567588 | Hersteller-Art.-Nr.: BA618210-
Produktinformation
Brandschutzschalter, Serie AFDD LISA, Type A (pulsstromsensitiv), Bauart unverzögert, Produktnorm EN 62606:2013,EN 61009-1:2012 + A1:2014 + A2:2014,EN 61009-2-1:1994 + A11:1998
Downloads
| Foto: AFDD, Serie Lisa, B 10A, 2-polig, 30 mA, Typ A, 10 kA |
| Datenblatt: AFDD, Serie Lisa, B 10A, 2-polig, 30 mA, Typ A, 10 kA |
| Maßbild: AFDD, Serie Lisa, B 10A, 2-polig, 30 mA, Typ A, 10 kA |
| Schaltbild: AFDD, Serie Lisa, B 10A, 2-polig, 30 mA, Typ A, 10 kA |
| Montageanleitung: AFDD, Serie Lisa, B 10A, 2-polig, 30 mA, Typ A, 10 kA |
| CAD Zeichnung: AFDD, Serie Lisa, B 10A, 2-polig, 30 mA, Typ A, 10 kA |
| 3D-Daten (.stp): AFDD, Serie Lisa, B 10A, 2-polig, 30 mA, Typ A, 10 kA |
Suchbegriffe
AFDD, AAFD, Fehlerlichtbogen-Schutzeinrichtung, Störlichtbogen, Arc, fault, detection, device, Fehlerlichtbogen, Fehlerlichtbogen-Schutzeinrichtungen, AFDD
Häufig gestellte Fragen
Was ist der Unterschied zwischen AFDD und einem normalen Leitungsschutzschalter?
Ein Leitungsschutzschalter schützt lediglich vor Überlast und Kurzschluss. Der AFDD von Schrack erkennt zusätzlich gefährliche Fehlerlichtbögen, die durch beschädigte Leitungen entstehen und herkömmliche Sicherungen nicht auslösen würden.
Kann ich den Schrack AFDD Serie Lisa selbst montieren?
Die Montage der Schutzeinrichtung sollte aus Sicherheitsgründen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. Beachten Sie hierzu die beiliegende Montageanleitung und die geltenden elektrotechnischen Vorschriften.
Ist ein 10 kA Schaltvermögen für private Haushalte ausreichend?
Ja, ein Schaltvermögen von 10 kA ist für die Installation im privaten Wohnbereich bei Standard-Stromverteilern mehr als ausreichend und bietet hohe Reserven bei Kurzschlussereignissen.
Wann muss ein AFDD Schalter gemäß Typ A eingesetzt werden?
Der Typ A wird eingesetzt, wenn in den zu schützenden Stromkreisen Betriebsmittel vorhanden sind, die pulsierende Gleichfehlerströme erzeugen können. Dies ist bei vielen modernen elektronischen Geräten der Standard.
