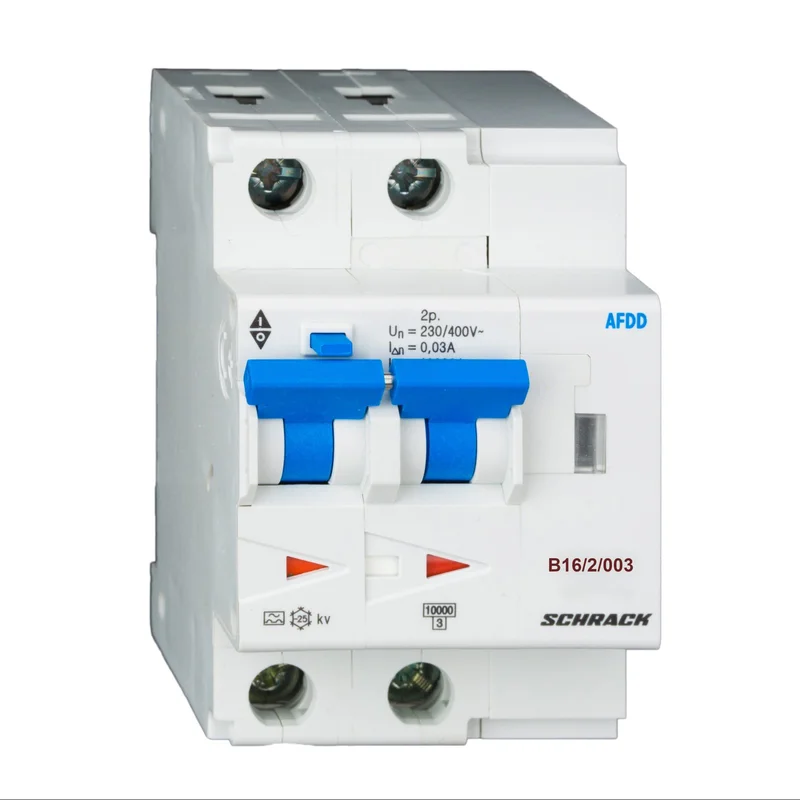

Der AFDD von Schrack aus der Serie Lisa ist ein kombinierter Brandschutzschalter mit LS-FI-Funktion, der Fehlerlichtbögen in elektrischen Anlagen zuverlässig erkennt und abschaltet. Mit einer Stromstärke von 16 A, einem Schaltvermögen von 10 kA und einer Auslösecharakteristik B bietet dieses 2-polige Gerät Schutz bei 30 mA Fehlerstrom. Die Bauart kv (kurzzeitverzögert) in Kombination mit dem Typ A gewährleistet eine hohe Betriebssicherheit gegenüber pulsstromsensitiven Fehlern. Durch die kompakten Maße von 76x54x80 mm lässt sich der Schalter platzsparend in Unterverteilungen für den Brandschutz einsetzen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 16 A – geeignet für Standard-Stromkreise in der Gebäudeinstallation.
- Schaltvermögen: 10 kA – hohe Kurzschlussfestigkeit für erhöhte Anlagensicherheit.
- Bauart: kv (kurzzeitverzögert) – verhindert Fehlauslösungen durch kurzzeitige Netzstörungen.
- Fehlerstromschutz: 30 mA – schützt Personen und Anlagen bei Fehlerströmen.
- Serie LISA: Schlankes Design für eine effiziente Platznutzung im Verteilerkasten.
Anwendungsbereiche
- Installation in Wohngebäuden zur Prävention von Wohnungsbränden durch Lichtbögen.
- Einsatz in sicherheitskritischen Bereichen wie Holzverarbeitungsbetrieben oder Archiven.
- Absicherung von Stromkreisen in öffentlichen Gebäuden und Gewerbeimmobilien.
- Nachrüstung in bestehenden Elektroinstallationen zur Erfüllung aktueller Brandschutzanforderungen.
Technische Details
| EAN | 9004840567717 |
| Max. Umgebungstemperatur | 40°C |
| Pole | 2 |
| CAD-Symbol | F |
| Stromstärke | 16A |
| Optionales Zubehör | BSB90123–; BSB90128–; BM900001–; BM900022– |
| Verlustleistung | 5,80W |
| Basisbezeichnung | LS-FI-Schalter |
| Hersteller | Schrack |
| Schaltvermögen | 10kA |
| HLief-Artikel Nummer | BA218216- |
| BEST. NR. | BA218216 |
| Nettogewicht | 0,39kg/Stk |
| Verpackungseinheit | 1Stk |
| – | Fanpackage |
| VE | 30Stk |
| Produktnorm | EN 62606:2013; EN 61009-1:2012 + A1:2014 + A2:2014; EN 61009-2-1:1994 + A11:1998 |
| LxBxH mm | 76x54x80 |
| Kennlinie | B |
| Bauart | kv (kurzzeitverzögert) |
| Serie | AFDD LISA |
| Type | A (pulsstromsensitiv) |
| Auslösestrom | 30mA |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BA218216– | EAN: 9004840567717 | Hersteller-Art.-Nr.: BA218216-
Downloads
| Foto: AFDD, Serie Lisa, B 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Datenblatt: AFDD, Serie Lisa, B 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Maßbild: AFDD, Serie Lisa, B 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Schaltbild: AFDD, Serie Lisa, B 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Montageanleitung: AFDD, Serie Lisa, B 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| CAD Zeichnung: AFDD, Serie Lisa, B 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| 3D-Daten (.stp): AFDD, Serie Lisa, B 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
Suchbegriffe
AFDD, AAFD, Fehlerlichtbogen-Schutzeinrichtung, Störlichtbogen, Arc, fault, detection, device, Fehlerlichtbogen, Fehlerlichtbogen-Schutzeinrichtungen, AFDD
Häufig gestellte Fragen
Warum ist die Bauart kv beim Schrack AFDD wichtig?
Die Ausführung kv steht für kurzzeitverzögert. Dies ist entscheidend, um unnötige Abschaltungen durch kurzzeitige Spannungsspitzen oder transiente Störungen im Netz zu vermeiden, während der Schutz bei echten Fehlerlichtbögen voll erhalten bleibt.
Was unterscheidet den AFDD von einem normalen LS-Schalter?
Während ein Leitungsschutzschalter nur vor Überlast und Kurzschluss schützt, erkennt ein AFDD (Arc Fault Detection Device) zusätzlich gefährliche Fehlerlichtbögen. Diese entstehen oft durch beschädigte Isolierungen oder lose Kontaktstellen, die von herkömmlichen Schutzschaltern nicht bemerkt werden.
Ist der Schrack AFDD Typ A für alle Geräte geeignet?
Der Typ A ist pulsstromsensitiv und damit in der Lage, sowohl Wechselströme als auch pulsierende Gleichfehlerströme sicher zu erfassen. Damit ist das Gerät für moderne elektronische Verbraucher in Haushalt und Gewerbe bestens geeignet.
Kann ich den AFDD Serie Lisa in bestehende Verteilungen nachrüsten?
Ja, der AFDD von Schrack ist für die Standard-Hutschienenmontage konzipiert. Dank seiner kompakten Abmessungen und der Kombination von LS- und FI-Schutz in einem Gehäuse lässt er sich bei ausreichendem Platz in der Verteilung effizient integrieren.
