Über dieses Produkt

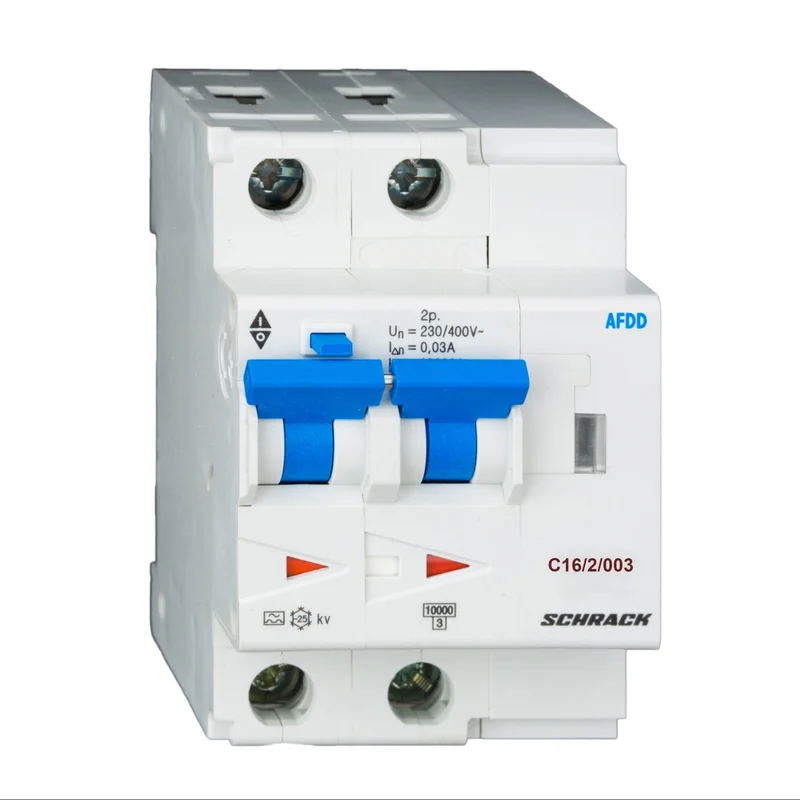

Der AFDD von Schrack aus der Serie Lisa ist ein 2-poliger Brandschutzschalter mit 16A, der Fehlerlichtbögen zuverlässig erkennt und abschaltet. Das Gerät kombiniert einen LS-FI-Schalter mit einer Auslösecharakteristik C, einem Schaltvermögen von 10 kA und einem Auslösestrom von 30 mA in der Bauart kv (kurzzeitverzögert). Dank des Typs A ist der Schalter pulsstromsensitiv und bietet Schutz bei verschiedenen Fehlerstromformen. Die kompakten Maße von 76x54x80 mm ermöglichen eine unkomplizierte Montage in der Elektroverteilung. Dieser Brandschutzschalter dient der Prävention von elektrisch gezündeten Bränden in Stromkreisen. Bei tela.at profitieren Sie von einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 16A: Ausgelegt für standardmäßige Endstromkreise.
- Bauart kv: Kurzzeitverzögerte Auslösung zur Vermeidung von Fehlabschaltungen.
- Typ A: Pulsstromsensitive Fehlerstromerkennung für erhöhte Sicherheit.
- Schaltvermögen 10 kA: Ausreichend für hohe Kurzschlussströme in der Gebäudeinstallation.
- Kompakte Bauweise: Abmessungen von 76x54x80 mm für platzsparende Installationen.
Anwendungsbereiche
- Brandschutz in privaten Wohngebäuden zur Absicherung von Endstromkreisen.
- Installation in öffentlichen Gebäuden mit hohen Anforderungen an den Brandschutz.
- Schutz von Stromkreisen in Bürogebäuden zur Fehlerlichtbogenerkennung.
- Einsatz in sensiblen Bereichen zur Vermeidung von elektrisch gezündeten Bränden.
Technische Details
| EAN | 9004840567748 |
| Max. Umgebungstemperatur | 40°C |
| Pole | 2 |
| CAD-Symbol | F |
| Stromstärke | 16A |
| Optionales Zubehör | BSB90123–; BSB90128–; BM900001–; BM900022– |
| Verlustleistung | 5,80W |
| Basisbezeichnung | LS-FI-Schalter |
| BEST. NR. | BA217216 |
| Kennlinie | C |
| Hersteller | Schrack |
| Schaltvermögen | 10kA |
| Nettogewicht | 0,39kg/Stk |
| Verpackungseinheit | 1Stk |
| – | Fanpackage |
| VE | 30Stk |
| HLief-Artikel Nummer | BA217216- |
| Produktnorm | EN 62606:2013; EN 61009-1:2012 + A1:2014 + A2:2014; EN 61009-2-1:1994 + A11:1998 |
| LxBxH mm | 76x54x80 |
| Bauart | kv (kurzzeitverzögert) |
| Serie | AFDD LISA |
| Type | A (pulsstromsensitiv) |
| Auslösestrom | 30mA |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BA217216– | EAN: 9004840567748 | Hersteller-Art.-Nr.: BA217216-
Downloads
| Foto: AFDD, Serie Lisa, C 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Datenblatt: AFDD, Serie Lisa, C 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Maßbild: AFDD, Serie Lisa, C 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Schaltbild: AFDD, Serie Lisa, C 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Montageanleitung: AFDD, Serie Lisa, C 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| CAD Zeichnung: AFDD, Serie Lisa, C 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| 3D-Daten (.stp): AFDD, Serie Lisa, C 16A, 2-polig, 30 mA, Typ A/kv, 10 kA |
Suchbegriffe
AFDD, AAFD, Fehlerlichtbogen-Schutzeinrichtung, Störlichtbogen, Arc, fault, detection, device, Fehlerlichtbogen, Fehlerlichtbogen-Schutzeinrichtungen, AFDD
Häufig gestellte Fragen
Was ist der Vorteil der Bauart kv beim Schrack AFDD Lisa?
Die Bauart kv steht für eine kurzzeitverzögerte Auslösung. Dies verhindert, dass der AFDD bei kurzzeitigen Stoßströmen oder Lastspitzen unnötig auslöst, was die Betriebssicherheit der elektrischen Anlage erhöht.
Kann der AFDD BA217216 sowohl Fehlerlichtbögen als auch Fehlerströme erkennen?
Ja, dieser Brandschutzschalter fungiert als Kombination aus AFDD und LS-FI-Schalter. Er erkennt sowohl gefährliche Fehlerlichtbögen als auch Fehlerströme, um Personen und Gebäude effektiv zu schützen.
Ist der Schrack AFDD der Serie Lisa für 16A Leitungsschutzschalter geeignet?
Ja, das Modell BA217216 ist explizit für einen Nennstrom von 16A mit der Auslösecharakteristik C ausgelegt. Er ist somit ein Standardbauteil für moderne Elektroverteilungen in Wohn- und Gewerbeobjekten.
Wofür wird ein AFDD (Arc Fault Detection Device) eingesetzt?
Ein AFDD dient der Detektion und Unterbrechung von Fehlerlichtbögen, die durch beschädigte Leitungen oder lockere Kontakte entstehen können. Diese Bögen können hohe Temperaturen erzeugen und sind eine häufige Ursache für elektrische Brände.
