Über dieses Produkt

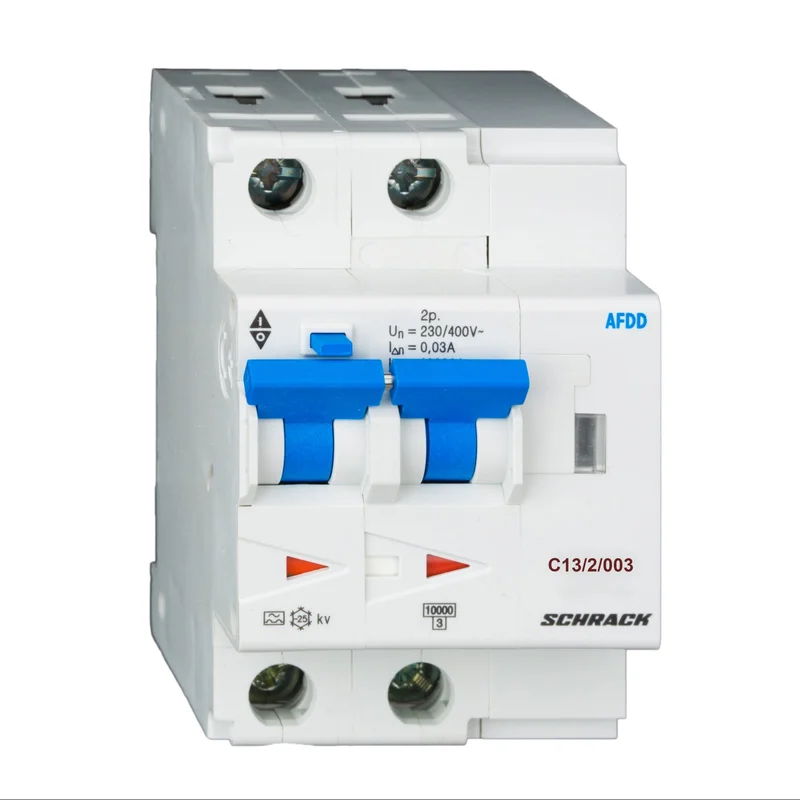

Der AFDD von Schrack aus der Serie Lisa ist ein 2-poliger Brandschutzschalter mit 13A Bemessungsstrom, der zuverlässig Fehlerlichtbögen erkennt. Das Gerät arbeitet mit einer C-Kennlinie, einem Auslösestrom von 30 mA sowie einer kurzzeitverzögerten Typ A Charakteristik bei einem Schaltvermögen von 10 kA. Mit seinen Abmessungen von 76x54x80 mm lässt sich der Schalter platzsparend in die Elektroverteilung integrieren. Der AFDD dient der aktiven Brandprävention durch die Detektion und Abschaltung von gefährlichen Störlichtbögen in Stromkreisen. Dieser Brandschutzschalter ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 13A: Ausgelegt für Standard-Stromkreise in Wohn- und Gewerbebauten.
- Kurzzeitverzögerte Bauart (kv): Verhindert Fehlauslösungen bei kurzzeitigen Stromspitzen.
- Schaltvermögen 10 kA: Bietet hohe Sicherheit bei Kurzschlüssen im elektrischen Netz.
- Typ A (pulsstromsensitiv): Erkennt zuverlässig pulsierende Fehlerströme und Lichtbögen.
- Kompakte Bauweise: 2-polige Ausführung für einfache Montage auf der Hutschiene.
Anwendungsbereiche
- Wohngebäude zum Schutz gegen durch Lichtbögen verursachte Kabelbrände.
- Schutz von Stromkreisen in Bürogebäuden mit hoher IT-Infrastruktur.
- Brandschutzsensible Bereiche wie Holzhäuser oder öffentliche Einrichtungen.
Technische Details
| EAN | 9004840567687 |
| Max. Umgebungstemperatur | 40°C |
| Pole | 2 |
| CAD-Symbol | F |
| HLief-Artikel Nummer | BA217213- |
| Optionales Zubehör | BSB90123–; BSB90128–; BM900001–; BM900022– |
| Basisbezeichnung | LS-FI-Schalter |
| Stromstärke | 13A |
| Kennlinie | C |
| Hersteller | Schrack |
| Schaltvermögen | 10kA |
| Nettogewicht | 0,39kg/Stk |
| Verpackungseinheit | 1Stk |
| – | Fanpackage |
| VE | 30Stk |
| Produktnorm | EN 62606:2013; EN 61009-1:2012 + A1:2014 + A2:2014; EN 61009-2-1:1994 + A11:1998 |
| LxBxH mm | 76x54x80 |
| Bauart | kv (kurzzeitverzögert) |
| Serie | AFDD LISA |
| BEST. NR. | BA217213 |
| Type | A (pulsstromsensitiv) |
| Auslösestrom | 30mA |
| Min. Umgebungstemperatur | -25°C |
| Verlustleistung | 5,20W |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: BA217213– | EAN: 9004840567687 | Hersteller-Art.-Nr.: BA217213-
Downloads
| Foto: AFDD, Serie Lisa, C 13A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Datenblatt: AFDD, Serie Lisa, C 13A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Maßbild: AFDD, Serie Lisa, C 13A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Schaltbild: AFDD, Serie Lisa, C 13A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| Montageanleitung: AFDD, Serie Lisa, C 13A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| CAD Zeichnung: AFDD, Serie Lisa, C 13A, 2-polig, 30 mA, Typ A/kv, 10 kA |
| 3D-Daten (.stp): AFDD, Serie Lisa, C 13A, 2-polig, 30 mA, Typ A/kv, 10 kA |
Suchbegriffe
AFDD, AAFD, Fehlerlichtbogen-Schutzeinrichtung, Störlichtbogen, Arc, fault, detection, device, Fehlerlichtbogen, Fehlerlichtbogen-Schutzeinrichtungen, AFDD
Häufig gestellte Fragen
Was ist der Vorteil der kurzzeitverzögerten kv-Bauart bei diesem AFDD?
Die kurzzeitverzögerte Bauart (kv) sorgt dafür, dass der Brandschutzschalter nicht bei harmlosen, kurzzeitigen Stromspitzen auslöst. Dies erhöht die Betriebssicherheit der Elektroanlage, da ungewollte Abschaltungen vermieden werden.
Kann dieser AFDD auch pulsierende Fehlerströme erkennen?
Ja, da das Gerät als Typ A ausgeführt ist, reagiert es sowohl auf sinusförmige Wechselfelder als auch auf pulsierende Gleichfehlerströme. Damit bietet es einen umfassenden Schutz nach dem aktuellen Stand der Technik.
Welche Aufgabe hat die C-Kennlinie bei diesem Brandschutzschalter?
Die C-Kennlinie ist für den Leitungsschutz in Stromkreisen mit höheren Einschaltströmen ausgelegt. Sie ermöglicht ein zuverlässiges Anlaufen von Motoren oder Schaltnetzteilen, ohne den Stromkreis durch eine vorzeitige Auslösung zu unterbrechen.
Ist dieser Schrack AFDD mit 13A für Standard-Steckdosenkreise geeignet?
Ja, der 13A Schalter ist ideal für die Absicherung von Endstromkreisen in Wohn- und Gewerbeinstallationen. Er schützt die angeschlossenen Leitungen und Geräte effektiv vor den Folgen eines gefährlichen Fehlerlichtbogens.
