Description
Über dieses Produkt

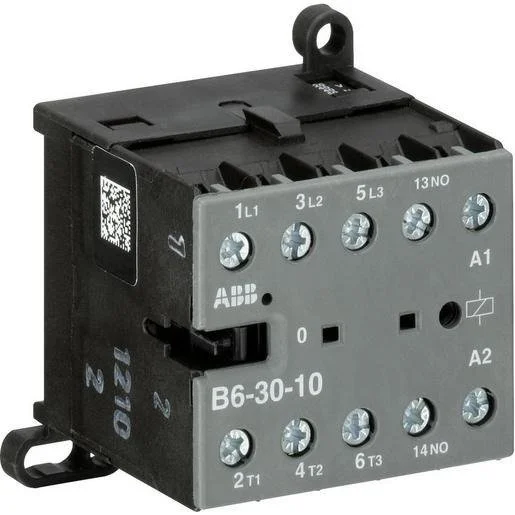

Das ABB Leistungsschütz B6-30-10 überzeugt durch seine kompakte Bauweise und eine hohe Funktionssicherheit bei der Steuerung elektrischer Anlagen. Dieses AC-schaltende Schütz ist für eine Bemessungsbetriebsleistung von 4 kW bei 400 V ausgelegt und bietet mit 20 Ampere bei AC-1 eine robuste Lösung für industrielle Anwendungen. Dank des platzsparenden Designs eignet sich das Kleinschütz hervorragend für Schaltschrankkonfigurationen, bei denen jeder Zentimeter zählt. Die Montage erfolgt einfach über den zuverlässigen Schraubanschluss für den Hauptstromkreis. Kunden schätzen die Flexibilität bei der Installation von Motorsteuerungen oder Heizungssystemen, bei denen dieses Modell seine Leistungsstärke unter Beweis stellt. Bei TELA finden Sie dieses hochwertige Elektromaterial für Ihr Projekt in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 4 kW (AC-3): Ermöglicht effizientes Schalten von Drehstrommotoren.
- Integrierter Schließer als Hilfskontakt: Ermöglicht eine flexible Steuerung und Rückmeldung im Stromkreis.
- 220-240V Steuerspannung: Vielseitig einsetzbar für gängige Netzspannungen im 50/60 Hz Betrieb.
- Kompakte Bauweise: Spart wertvollen Platz bei der Verteilung und Installation in engen Gehäusen.
Anwendungsbereiche
- Schalten von Elektromotoren und Motorsteuerungen
- Steuerung von Heizungsanlagen und Heizstromkreisen
- Einsatz als Lastabwurfschütz in industriellen Anlagen
- Installation in Schaltmodulen und Verteilereinheiten
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 Kilowatt |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsleistung NEMA | 1,5 Kilowatt |
| Bemessungssteuerspeisespannung AC 50 Hz | 220 bis 240 Volt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 Ampere |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungssteuerspeisespannung AC 60 Hz | 220 bis 240 Volt |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 8,5 Ampere |
| Spannungsart zur Betätigung | AC |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-1021966 | EAN: 4013614150647 | Hersteller-Art.-Nr.: GJL1211001R8100
Häufig gestellte Fragen
Kann das B6-30-10 für Heizungsanwendungen verwendet werden?
Ja, das Schütz ist dank seiner Spezifikationen sehr gut als Heizungsschütz einsetzbar, sofern die Lastgrenzen (AC-1: 20 A) eingehalten werden.
Ist dieses Modell für den Reiheneinbau vorgesehen?
Nein, dieses spezifische Modell ist nicht für den Reiheneinbau (Hutschienenmontage) konzipiert, sondern wird üblicherweise direkt verschraubt.
Welche Steuerspannung benötigt das Schütz?
Das ABB Leistungsschütz arbeitet mit einer Bemessungssteuerspeisespannung von 220 bis 240 Volt AC bei 50 Hz und 60 Hz.
Ist ein Hilfskontakt bei diesem Modell bereits enthalten?
Ja, das Modell verfügt über einen integrierten Schließer als Hilfskontakt.
