Description
Über dieses Produkt

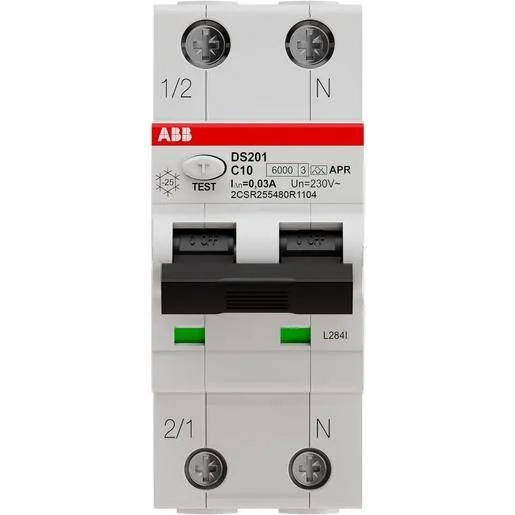

Der ABB FI/LS-Schalter DS201 C10 APR30 ist eine zuverlässige Kombination aus Fehlerstromschutzschalter und Leitungsschutzschalter für moderne Elektroinstallationen. Diese Komponente sichert Einphasenstromkreise effektiv gegen Überlast sowie Kurzschlussströme ab und schützt Personen sowie Sachwerte vor den Folgen gefährlicher Fehlerströme. Mit seiner kurzzeitverzögerten Charakteristik verhindert das Gerät unnötige Fehlauslösungen bei kurzzeitigen Störimpulsen im Netz. Das Modell deckt zudem den Brandschutz sowie den Fehlerschutz bei indirektem Berühren ab und bietet durch die kompakte Bauweise eine hohe Flexibilität in der Verteilung. Sie können dieses hochwertige Elektromaterial bequem online bei TELA kaufen und für Ihre Projekte in ganz Österreich nutzen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kurzzeitverzögerte Auslösung: Reduziert die Gefahr von Fehlauslösungen durch transiente Netzstörungen.
- Kompakte Bauweise: Benötigt lediglich 2 Teilungseinheiten Platz im Verteilerkasten.
- Typ A Ausführung: Erkennt sinusförmige Wechselströme sowie pulsierende Gleichfehlerströme sicher.
- Integrierter Neutralleiter: Mitschaltender N-Leiter ermöglicht eine platzsparende und sichere Trennung des Stromkreises.
Anwendungsbereiche
- Haushaltsinstallationen zur Absicherung von Steckdosen- und Lichtstromkreisen
- Gewerbliche Elektroverteilungen mit erhöhtem Schutzbedarf
- Industrielle Anlagen, die eine zuverlässige Fehlerstrom-Überwachung erfordern
Technische Details
| Umgebungstemperatur während des Betriebs | -25 bis 55 Grad |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 Kiloampere |
| Fehlerstrom-Typ | A |
| Spannungsart | AC |
| Bemessungsstrom | 10 Ampere |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Frequenz | 50/60 Hz |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 Kiloampere |
| Verschmutzungsgrad | 2 |
| Geeignet für Unterputz-Installation | nein |
| Mit Verriegelungsvorrichtung | nein |
| Bemessungsspannung | 230 Volt |
| Polzahl (gesamt) | 2 |
| Fehlauslöseschutz | nein |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kiloampere |
| Mitschaltender Neutralleiter | ja |
| Auslösecharakteristik | C |
| Breite in Teilungseinheiten | 2 |
| Überspannungskategorie | 3 |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Schutzart (IP) | IP2X |
| Bemessungsisolationsspannung Ui | 500 Volt |
| Einbautiefe | 69 Millimeter |
| Anzahl der abgesicherten Pole | 1 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-5252784 | EAN: 8012542399612 | Hersteller-Art.-Nr.: 2CSR255480R1104
Häufig gestellte Fragen
Was bedeutet die kurzzeitverzögerte Charakteristik (APR) beim DS201?
Die kurzzeitverzögerte Charakteristik sorgt dafür, dass der FI/LS-Schalter nicht bei kleinsten, kurzfristigen Spannungsspitzen auslöst, sondern eine hohe Störfestigkeit aufweist, was den Betrieb der Anlage deutlich zuverlässiger macht.
Kann dieser FI/LS-Schalter auch für 400V Drehstromkreise verwendet werden?
Nein, dieses Modell ist speziell für einphasige 230V Stromkreise mit einem mitschaltenden Neutralleiter konzipiert.
Wie viel Platz nimmt der Schalter im Sicherungskasten ein?
Das Gerät hat eine Breite von 2 Teilungseinheiten (TE), was etwa 36 mm entspricht und somit eine platzsparende Installation in Standard-Verteilern ermöglicht.
Was schützt der Bemessungsfehlerstrom von 30 mA?
Ein Bemessungsfehlerstrom von 30 mA (0,03 A) dient dem Personenschutz bei direktem oder indirektem Berühren von unter Spannung stehenden Teilen sowie dem Brandschutz.
