Über dieses Produkt

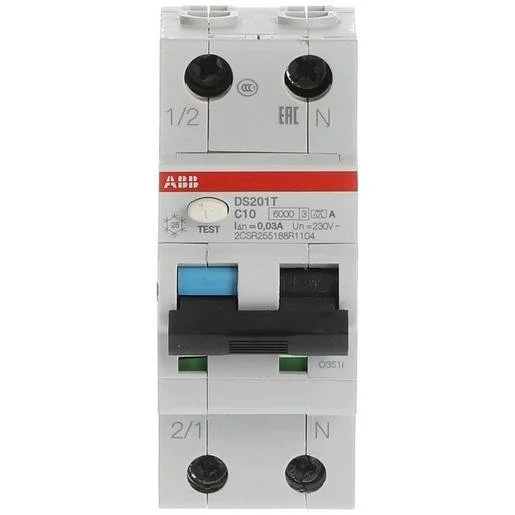

Der ABB FI/LS-Schalter DS201 C10 A30 kombiniert Fehlerstrom-Schutzschalter und Leitungsschutzschalter in einem kompakten Gerät. Diese 1+N-polige Kombination bietet zuverlässigen Personen- und Sachschutz für Einphasenstromkreise. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 10 Ampere ist das Bauteil für anspruchsvolle Installationen ausgelegt. Der Typ A Schalter erkennt sowohl sinusförmige Wechselströme als auch pulsierende Gleichfehlerströme sicher. Dank der mitschaltenden Neutralleiterfunktion wird ein vollständiges Abschalten im Fehlerfall gewährleistet. Das Gerät eignet sich für die professionelle Absicherung von Stromkreisen im Haushalts-, Gewerbe- und Industriebereich. In unserem Onlineshop für Elektromaterial in Österreich können Sie diesen Personenschutzautomaten einfach online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 10A: Ideal für die Absicherung von Standard-Endstromkreisen.
- Auslösecharakteristik C: Erlaubt höhere Einschaltströme bei induktiven Lasten ohne Fehlauslösung.
- Fehlerstrom-Typ A: Erkennt zuverlässig Fehlerströme bei Wechsel- und pulsierenden Gleichstromanteilen.
- Mitschaltender Neutralleiter: Erhöht die Sicherheit durch vollständige Trennung im Störungsfall.
Anwendungsbereiche
- Absicherung von Haushaltsstromkreisen zur Vermeidung von Brandgefahr.
- Einsatz in gewerblichen Installationen für den Fehlerschutz.
- Industrielle Anwendung zum Schutz bei indirektem Berühren.
Technische Details
| Verschmutzungsgrad | 2 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 Kiloampere |
| Geeignet für Unterputz-Installation | nein |
| Bemessungsisolationsspannung Ui | 500 Volt |
| Breite in Teilungseinheiten | 2 |
| Fehlerstrom-Typ | A |
| Fehlauslöseschutz | nein |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kiloampere |
| Bemessungsstrom | 10 Ampere |
| Bemessungsspannung | 230 Volt |
| Spannungsart | AC |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Überspannungskategorie | 3 |
| Anzahl der abgesicherten Pole | 1 |
| Frequenz | 50/60 Hz |
| Schutzart (IP) | IP2X |
| Polzahl (gesamt) | 2 |
| Umgebungstemperatur während des Betriebs | -25 bis 55 Grad |
| Einbautiefe | 69 Millimeter |
| Mitschaltender Neutralleiter | ja |
| Mit Verriegelungsvorrichtung | nein |
| Abschaltcharakteristik | unverzögert |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Auslösecharakteristik | C |
| Stoßstromfestigkeit | 0 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-5252024 | EAN: 8012542737810 | Hersteller-Art.-Nr.: 2CSR255180R1104
Häufig gestellte Fragen
Was bedeutet die Auslösecharakteristik C bei diesem FI/LS?
Die C-Charakteristik bedeutet, dass der Leitungsschutzschalter bei einem Strom, der das 5- bis 10-fache des Nennstroms beträgt, auslöst. Dies ist besonders für Stromkreise mit höheren Einschaltströmen, etwa bei Motoren oder Leuchtmitteln, geeignet.
Kann der DS201 auch für Gleichstromkreise genutzt werden?
Nein, dieses Modell ist für eine Spannungsart von AC (Wechselstrom) ausgelegt und erkennt Typ A Fehlerströme, keine reinen Gleichströme.
Wofür steht die Angabe 30mA?
Dies ist der Bemessungsfehlerstrom. Bei einem Fehlerstrom von 30 mA löst der Schalter aus, was dem Personenschutz dient, um bei indirektem Berühren oder Kurzschlüssen vor gefährlichen Körperströmen zu schützen.
Wie viel Platz benötigt der Schalter im Verteilerkasten?
Der FI/LS hat eine Breite von 2 Teilungseinheiten (TE), was etwa 36 mm entspricht.
