Über dieses Produkt

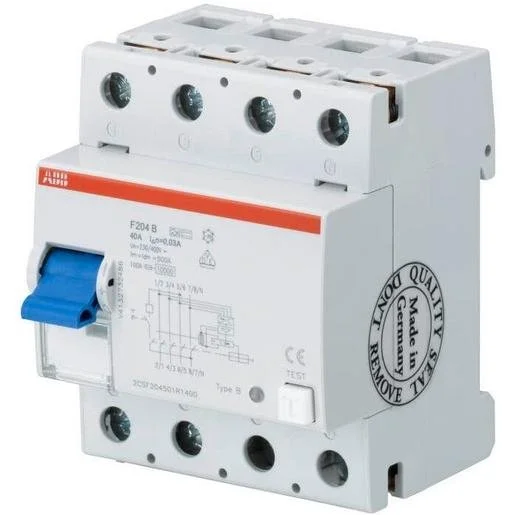

Der ABB Fehlerstrom-Schutzschalter F204B+40/0,03 sorgt in anspruchsvollen Umgebungen für zuverlässigen Personen- und Sachschutz. Als 4-poliger FI-Schutzschalter vom Typ B+ detektiert er neben sinusförmigen Wechselströmen auch pulsierende Gleichfehlerströme sowie glatte Gleichfehlerströme sicher. Mit einem Bemessungsstrom von 40 Ampere und einem Fehlerstrom von 30 mA bietet er einen effizienten Schutz bei elektrischen Anlagen, insbesondere in Gewerbe- und Industrieanwendungen. Das Gerät ist 10 ms kurzzeitverzögert und stoßstromfest bis 3 kA, was unerwünschte Auslösungen minimiert. Zusätzlich trägt er zur Brandschutzvorsorge bei und lässt sich bequem auf einer DIN-Schiene montieren. Benötigen Sie Elektromaterial in Österreich? Sie können dieses Produkt sicher und unkompliziert online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Fehlerstrom-Typ B+: Erkennt glatte Gleichfehlerströme für höchste Sicherheit.
- Kurzzeitverzögerung (10 ms): Verhindert unnötige Fehlabschaltungen bei Stoßströmen.
- Stoßstromfestigkeit 3 kA: Hohe Widerstandsfähigkeit gegen transiente Spannungsspitzen.
- 4-polige Ausführung: Geeignet für dreiphasige Stromkreise mit Neutralleiter.
Anwendungsbereiche
- Industrielle Fertigungsanlagen mit Frequenzumrichtern.
- Gewerbliche Gebäude mit komplexer Leistungselektronik.
- Elektroinstallationen mit hohem Brandschutzbedarf.
Technische Details
| Frequenz | 50/60 Hz |
| Einbautiefe | 69 Millimeter |
| Mit Verriegelungsvorrichtung | ja |
| Fehlerstrom-Typ | B+ |
| Montageart | DIN-Schiene |
| Stoßstromfestigkeit | 3 Kiloampere |
| Bemessungsisolationsspannung Ui | 500 Volt |
| Polzahl | 4 |
| Selektiver-Typ | nein |
| Bemessungsfehlerstrom | 30 Milliampere |
| Kurzschlussfestigkeit (Icw) | 1 Kiloampere |
| Verschmutzungsgrad | 2 |
| Schutzart (IP) | IP2X |
| Baugröße (nach DIN 43880) | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 bis 25 Quadratmillimeter |
| Bemessungsspannung | 400 Volt |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 4 |
| Umgebungstemperatur während des Betriebs | -25 bis 55 Grad Celsius |
| Kurzzeitverzögerter Typ | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 Quadratmillimeter |
| Bemessungsstrom | 40 Ampere |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-4475321 | EAN: 8012542042822 | Hersteller-Art.-Nr.: 2CSF204701R1400
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Typ A und einem Typ B+ FI-Schalter?
Ein FI-Schalter vom Typ A erkennt Wechsel- und pulsierende Gleichfehlerströme. Der Typ B+ ist zusätzlich in der Lage, glatte Gleichfehlerströme zu erfassen, die etwa in Frequenzumrichtern oder PV-Anlagen entstehen können.
Wofür wird die Kurzzeitverzögerung benötigt?
Die Kurzzeitverzögerung von 10 ms verhindert, dass der FI-Schutzschalter bei kurzen, unkritischen Stromspitzen (Stoßströmen) sofort abschaltet, was die Verfügbarkeit der Anlage erhöht.
Ist der Schalter für den industriellen Einsatz geeignet?
Ja, der ABB F204B+ ist aufgrund seiner Bauweise und technischen Spezifikationen speziell für den Einsatz in Industrie- und Gewerbeanlagen konzipiert.
Kann das Gerät auf einer Hutschiene montiert werden?
Ja, der FI-Schutzschalter ist für die Standard-Montageart auf einer DIN-Schiene (Hutschiene) ausgelegt.
