Über dieses Produkt

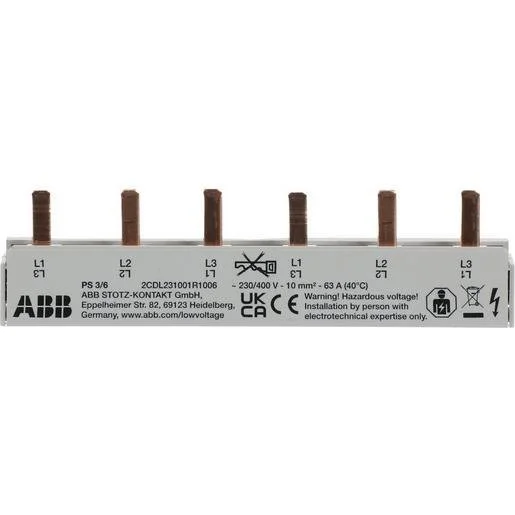

Die ABB Phasenschiene PS 3/6 ist ein essenzielles Bauteil für eine fachgerechte Energieverteilung in Schaltanlagen und Unterverteilern. Dieses dreiphasige Sammelschienensystem mit einer Länge von 106 Millimetern ermöglicht die zuverlässige Verbindung von bis zu zwei Geräten mit Stiftanschluss. Mit einem Querschnitt von 10 Quadratmillimetern und einer Bemessungsstromstärke von 63 Ampere sorgt die Schiene für eine stabile Stromführung bei einer Betriebsspannung von bis zu 690 Volt. Als isolierter Stiftkammschiene-Block reduziert das System den Verdrahtungsaufwand in elektrischen Anlagen erheblich. Das Modul ist für professionelle Elektroinstallationen konzipiert und bietet eine robuste Lösung für den Anschluss von Leistungsschutzschaltern oder anderen Reiheneinbaugeräten. Unser Onlineshop führt dieses Elektromaterial für Handwerk und Industrie direkt ab Lager. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 3-Phasen-Ausführung: Ermöglicht die effiziente Verschienung von Drehstromverbrauchern.
- 10 qmm Querschnitt: Ausgelegt für eine hohe Belastbarkeit bis 63 Ampere.
- Stiftanschluss-Design: Standardisierte Schnittstelle für eine sichere und schnelle Montage.
- Isolierte Bauweise: Erhöhte Betriebssicherheit durch Berührungsschutz im Verteiler.
Anwendungsbereiche
- Professionelle Elektroinstallation in privaten und gewerblichen Unterverteilern.
- Verdrahtung von Reiheneinbaugeräten in Schaltschränken.
- Aufbau von Verschienungssystemen für modulare Installationsgeräte.
Technische Details
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Ausführung des elektrischen Anschlusses | Stift |
| Querschnitt | 10 Quadratmillimeter |
| Bemessungskurzzeitstromfestigkeit Icw | 25 Kiloampere |
| Farbe | grau |
| Max. Bemessungsbetriebsspannung Ue | 690 Volt |
| Bemessungsdauerstrom Iu | 63 Ampere |
| Geeignet für Anzahl Geräte | 2 |
| Teilungsmaß | 17,5 Millimeter |
| Polzahl | 6 |
| Länge | 106 Millimeter |
| Geeignet für Geräte mit Hilfsschalter | nein |
| Bemessungsstoßspannung | 4 Kilovolt |
| Geeignet für Geräte mit N-Leiter | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-2165767 | EAN: 4016779463409 | Hersteller-Art.-Nr.: 2CDL231001R1006
Häufig gestellte Fragen
Kann die Phasenschiene PS 3/6 individuell gekürzt werden?
Nein, dieses Modell ist in einer fixen Länge von 106 mm ausgeführt und für den Anschluss von exakt zwei Geräten im 17,5 mm Teilungsmaß vorgesehen.
Welcher Anschlussart entspricht diese ABB Schiene?
Es handelt sich um eine Stiftkammschiene, die für den Anschluss an Geräte mit entsprechenden Stift-Aufnahmen geeignet ist.
Ist das Sammelschienensystem berührungssicher?
Ja, durch die isolierte Bauweise der ABB Phasenschiene ist ein wesentlicher Schutz gegen versehentliche Berührungen im laufenden Betrieb gegeben.
Ist diese Schiene für einphasige Anwendungen nutzbar?
Obwohl es sich um ein 3-Phasen-System handelt, ist eine Teilnutzung theoretisch möglich, sofern die technischen Gegebenheiten des Schaltgeräts dies zulassen.
