Description
Über dieses Produkt

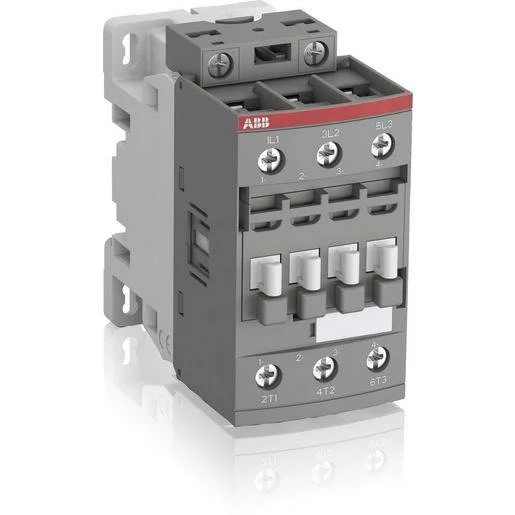

Das ABB AF38-30-00 Schütz ist ein leistungsstarkes Leistungsschütz für den professionellen Einsatz in der Elektrotechnik. Dieses AC/DC-gesteuerte Modell deckt mit einem weiten Spulenspannungsbereich von 100 bis 250 V einen großen Anwendungsbereich ab, ohne dass zusätzliche Löschglieder erforderlich sind. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V ist es für das zuverlässige Schalten von Motoren sowie induktiven und nicht-induktiven Lasten konzipiert. Die kompakte Bauweise ermöglicht eine platzsparende Montage in Schaltschränken und Verteilern. Durch die flexibel wechselbaren Spulenanschlussklemmen lässt sich das Gerät sowohl von oben als auch von unten einfach anschließen. Setzen Sie auf bewährte ABB-Qualität für Ihre Projekte und bestellen Sie das benötigte Elektromaterial bequem online bei TELA in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannungsbereich 100-250V AC/DC: Ermöglicht flexiblen Einsatz bei unterschiedlichen Steuerspannungen ohne Zusatzkomponenten.
- Bemessungsbetriebsstrom 38 A (AC-3): Sichert eine hohe Schaltleistung für anspruchsvolle Motoranwendungen.
- Schraubanschluss Hauptstromkreis: Garantiert eine dauerhafte und vibrationsfeste elektrische Verbindung.
- Kompaktes Design: Spart wertvollen Platz im Schaltschrank bei hoher Schaltleistung.
Anwendungsbereiche
- Schalten von Drehstrommotoren in Industrieanlagen.
- Steuerung von Heizungssystemen und Heizstromkreisen.
- Betrieb von nicht-induktiven Lasten in komplexen Schaltnetzen.
- Einsatz als Motorschütz in Maschinensteuerungen.
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 Kilowatt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungssteuerspeisespannung AC 50 Hz | 100 bis 250 Volt |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 bis 250 Volt |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 38 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 Ampere |
| Bemessungssteuerspeisespannung DC | 100 bis 250 Volt |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Geeignet für Reiheneinbau | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-2669021 | EAN: 3471523111530 | Hersteller-Art.-Nr.: 1SBL297001R1300
Häufig gestellte Fragen
Benötige ich für das ABB AF38 Schütz externe Löschglieder?
Nein, aufgrund der weiten Spulenspannungsbereiche und des integrierten Schutzes sind bei dieser AF-Baureihe keine externen Löschglieder erforderlich.
Ist dieses Schütz für den Reiheneinbau geeignet?
Nein, das Modell AF38-30-00 ist nicht für den klassischen Reiheneinbau im Verteiler vorgesehen, sondern für den Einbau in Schaltschränke konzipiert.
Welchen Steuerspannungsbereich deckt das AF38-30-00 ab?
Das Schütz ist für einen Steuerspannungsbereich von 100 bis 250 V AC oder DC ausgelegt.
Kann das Schütz Motoren bis 18,5 kW schalten?
Ja, bei einer Betriebsspannung von 400 V in der AC-3 Kategorie ist das Gerät für eine Bemessungsbetriebsleistung von 18,5 kW zugelassen.
