Description
Über dieses Produkt

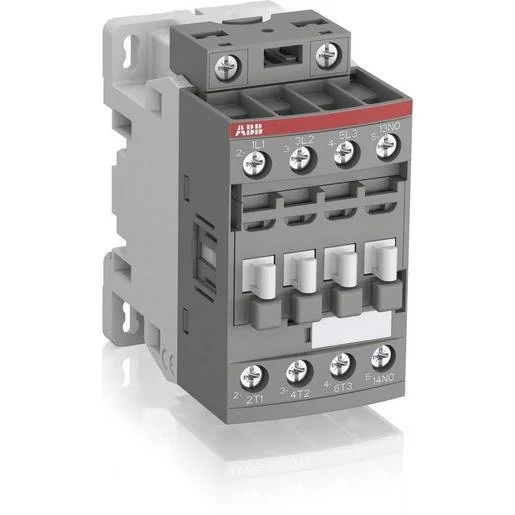

Das ABB AF16Z-30-10 Leistungsschütz ist ein zuverlässiger Baustein für die Steuerung von Leistungskreisen in anspruchsvollen elektrischen Anlagen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V AC-3 eignet sich dieses Modell optimal für das Schalten von Motoren sowie induktiven und nicht-induktiven Lasten. Dank der innovativen AC/DC-Ansteuerung deckt das Gerät weite Spulenspannungsbereiche von 20 bis 60 V DC bzw. 24 bis 60 V AC ab, was den Planungsaufwand erheblich reduziert. Durch das kompakte Design und die flexiblen Anschlussmöglichkeiten mittels Schraubklemmen lässt sich das Schütz vielseitig in Schaltschränken montieren. Profitieren Sie von einer Baureihe, die weltweit ohne zusätzliche Löschglieder einsatzfähig ist und durch ihre hohe Varianz überzeugt. Wenn Sie dieses ABB Leistungsschütz online bestellen möchten, finden Sie bei TELA eine große Auswahl an Elektromaterial für Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Weiter Spannungsbereich: 24-60 V AC / 20-60 V DC — universelle Ansteuerung ohne Zusatzmodule möglich.
- Leistungsstark: 7,5 kW bei AC-3 — zuverlässiges Schalten von Drehstrommotoren.
- Flexible Anschlussart: Schraubanschluss — sichere und dauerhafte Verbindung für Hauptstromkreise.
- Kompakte Bauweise: ABB AF-Serie — platzsparende Montage im Schaltschrank.
Anwendungsbereiche
- Steuerung von Motoren und Antrieben in der Industrieautomation.
- Schalten von nicht-induktiven Lasten in komplexen Schaltanlagen.
- Einsatz in Heizungs- und Lüftungssystemen als zuverlässiges Schaltmodul.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 Kilowatt |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 bis 60 Volt |
| Bemessungssteuerspeisespannung DC | 20 bis 60 Volt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 bis 60 Volt |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-2779897 | EAN: 3471523113817 | Hersteller-Art.-Nr.: 1SBL176001R2110
Häufig gestellte Fragen
Benötigt das ABB Schütz externe Löschglieder?
Nein, die AF-Baureihe von ABB benötigt aufgrund der weiten Spulenspannungsbereiche keine zusätzlich erforderlichen Löschglieder.
Welche Bemessungsleistung bietet das Modell bei 400 V?
Das Schütz ist für eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V AC-3 ausgelegt.
Kann das Schütz sowohl mit AC als auch DC betrieben werden?
Ja, das Modell AF16Z-30-10 unterstützt sowohl AC- als auch DC-Steuerspannungen in den angegebenen Bereichen.
Wie wird das Gerät im Hauptstromkreis angeschlossen?
Der Anschluss erfolgt über bewährte Schraubanschlüsse, die eine einfache und sichere Montage ermöglichen.
