Über dieses Produkt

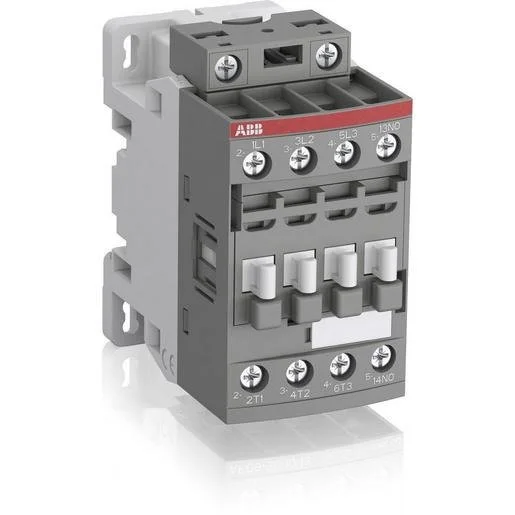

Das ABB AF12-30-10 Schütz ist ein kompaktes Leistungsschütz, das für den zuverlässigen Einsatz in anspruchsvollen Leistungskreisen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei AC-3 (400 V) deckt das Gerät einen weiten Steuerspannungsbereich von 100 bis 250 V AC/DC ab. Dank dieser flexiblen Spulentechnologie entfallen zusätzliche Löschglieder und der Variantenaufwand wird deutlich minimiert. Die Installation gestaltet sich durch die Schraubanschlüsse effizient, wobei die Anschlussklemmen eine flexible Verkabelung von oben, unten oder beidseitig ermöglichen. Dieses Gerät eignet sich hervorragend für die Schaltung von Motoren sowie für nicht-induktive Lasten in der industriellen Elektrotechnik. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Breiter Spannungsbereich: 100-250V AC/DC — Ermöglicht weltweiten Einsatz mit nur einer Spule.
- Flexibler Anschluss: Schraubklemmen — Erlaubt variable Leitungsführung von oben oder unten.
- AC-3 Bemessungsstrom: 12 Ampere — Optimale Schaltleistung für Motoren bis 5,5 kW.
- Kompaktes Design: AF-Baureihe — Platzeinsparung im Schaltschrank bei hoher Performance.
Anwendungsbereiche
- Schalten von Drehstrommotoren in Industrieanlagen
- Steuerung von Heizstromkreisen und nicht-induktiven Lasten
- Aufbau von Stern-Dreieck-Kombinationen
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 Kilowatt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungssteuerspeisespannung AC 50 Hz | 100 bis 250 Volt |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 Ampere |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | nein |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 bis 250 Volt |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsleistung NEMA | 3,7 Kilowatt |
| Bemessungssteuerspeisespannung DC | 100 bis 250 Volt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 28 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-2668742 | EAN: 3471523110335 | Hersteller-Art.-Nr.: 1SBL157001R1310
Häufig gestellte Fragen
Kann das Schütz sowohl mit Wechselstrom als auch mit Gleichstrom betrieben werden?
Ja, das ABB AF12-30-10 Schütz verfügt über einen elektronisch gesteuerten Spulenantrieb, der den Betrieb mit einem weiten Bereich von 100-250V AC oder DC ermöglicht.
Welche Motorleistung kann das Schütz bei 400V schalten?
Bei AC-3 Betrieb und einer Spannung von 400V ist das Schütz für eine Bemessungsbetriebsleistung von 5,5 Kilowatt ausgelegt.
Ist das Schütz für den Reiheneinbau in einer Unterverteilung geeignet?
Nein, dieses Modell ist primär für die Montage auf der Tragschiene im Schaltschrank vorgesehen und nicht für den standardisierten Reiheneinbau in kleinen Verteilern optimiert.
Welche Hilfskontakte sind integriert?
Das AF12-30-10 Schütz ist standardmäßig mit einem integrierten Schließer (1 S) als Hilfskontakt ausgestattet.
